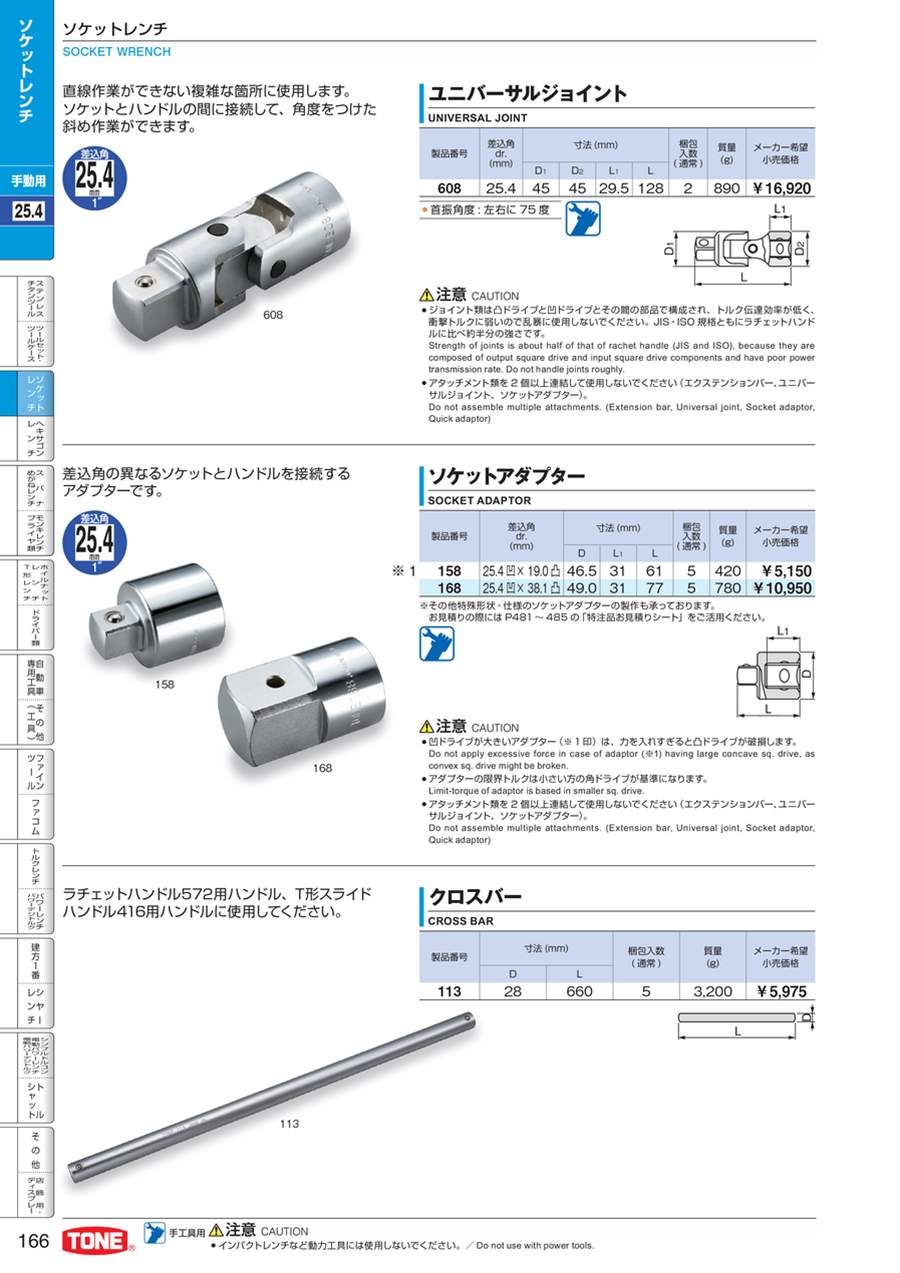

ユニバーサルジョイント 608

INDEX

直線作業ができない複雑な箇所に使用

ユニバーサルジョイント608の外観

ユニバーサルジョイント608の使用例
MAX75°

製品仕様

• ハンドルとソケットの間に装着することで角度をつけた作業を行うことができるアタッチメント。
• 75°まで角度をつけた作業が可能。

608寸法図

梱包サイズ

目指せ工具マスターへの道 アタッチメント類編

狭い所での作業で困ったというときに便利な工具を紹介します。
作業が困難でハンドル等が振りにくいときは、エクステンションバー・ユニバーサルジョイントなどのアタッチメントがあると、作業はさらに便利になります。

エクステンションバー

深くて狭い箇所の作業など、ハンドルが操作しにくい時ソケットを延長させるために使います。

スタンダードタイプ
長さが足りない時に接続して延長が可能です。

首振タイプ
凸差込角に球状加工した首振エクステンションバーです。
約10度傾けても使えます。

ユニバーサルジョイント

直線作業ができない複雑な箇所に使います。ソケットとハンドルの間に接続して、角度をつけた斜め作業ができます。

角継手式
凸部と凹部とが角駒で連結され、約45度の角度をつけた斜め作業ができます。

ボール継手式（ボールジョイント）
ボール形状の継手が1ヶ所で屈曲するので回転が非常に滑らかです。
角度は約30度です。

ソケットアダプター

ソケットアダプターの形状

差込角の異なるソケットとハンドルを接続するアタッチメントです。
小さいハンドルで大きいソケットを回すためのアダプターと、大きいハンドルで小さいソケットを回すためのアダプターがあります。
（例）差込角9.5mmから差込角12.7mmに変換することが可能です。

クイックアダプター

クイックアダプターの形状

差込角の異なるソケットとハンドルを接合するアタッチメントです。
ラチェットハンドルとソケットの間に取り付けることで指先でスピーディーな早回し作業が可能です。
【豆知識】
アタッチメント使用時もなるべく、ハンドルを斜めにしない。
傾きを極力抑えた方がスムーズに作業が可能です。
