TONE

ソケットアダプター 138

ソケットアダプター 138 138
  • 用途
    手作業用
  • ソケット形状
    ジョイント類
  • 差込角（電動ドリルの場合は、軸寸法）(mm)
    19
  • 差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)
    3/4
  • 全長(L寸法) (mm)
    46
  • 単品・セット区分
    単品 アダプター
  • 差込角 (mm)
    19.0
  • 差込角凸 (mm)
    12.7
  • 全長
    46
  • JANコード
    4953488148930
  • トラスココード
    120-8641
  • 質量(g)
    170
  • 最大外径(D1orD2寸法) (mm)
    33
  • 質量 (g)
    170

【ディージット】
探しまわる購買は
もうおしまい

型番:

138
解除
    数量：

    138の仕様・寸法情報

    用途
    手作業用
    ソケット形状
    ジョイント類
    差込角（電動ドリルの場合は、軸寸法）(mm)
    19
    差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)
    3/4
    全長(L寸法)(mm)
    46
    単品・セット区分
    単品 アダプター
    差込角(mm)
    19.0
    差込角凸(mm)
    12.7
    全長
    46
    JANコード
    4953488148930
    トラスココード
    120-8641
    質量(g)
    170
    最大外径(D1orD2寸法)(mm)
    33
    質量(g)
    170

    型番リスト

    表示件数
  • 1
    • 型番
    138
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,740円
    ( 3,014円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    手動用のアタッチメントツール。
    【特長】
    ・差込角の異なるソケットとハンドルを接続するアダプターです
    【用途】
    ・機械の組立・整備・自動車・バイク・自転車のメンテナンスに最適

    商品仕様

    製品特長・仕様

    製品の基本仕様・特長

    • 差込角：19.0mm

    規格表

    型番差込角dr.（mm）寸法（mm）
    D    		寸法（mm）
    L1    		寸法（mm）
    L    		質量（g）
    13819.0凹×12.7凸332546170

    外形図

    寸法図

    寸法図

    注意・禁止事項

    注意
    • 工具は本来の使用目的以外には使用しないでください。
    • ソケットは完全にナットがかくれるまで差し込んで使用してください。（図1）
    • 角ドライブ（凸差込角）は根元まで完全に差し込んでください。（図2）
    • 角ドライブ凹部ボール溝の規格が違うとソケット類がホールドできない時があります。
    • ショックを与えるとホールド機構が外れる時があります。
    • ジョイント類は凸ドライブと凹ドライブとその間の部品で構成され、トルク伝達効率が低く、衝撃トルクに弱いので乱暴に使用しないでください。JIS・ISO規格ともにラチェットハンドルに比べ約半分の強さです。（図3）
    • インパクトレンチなど動力工具には使用しないでください。
    • アダプターは大きいハンドルで力を入れすぎると、小さい方の凸ドライブが破損します。
    • 凹ドライブが大きいアダプターは、力を入れすぎると凸ドライブが破損します。
    • アダプターの限界トルクは小さい方の角ドライブが基準になります。
    • アタッチメント類を2個以上連結して使用しないでください。

    商品担当おすすめ

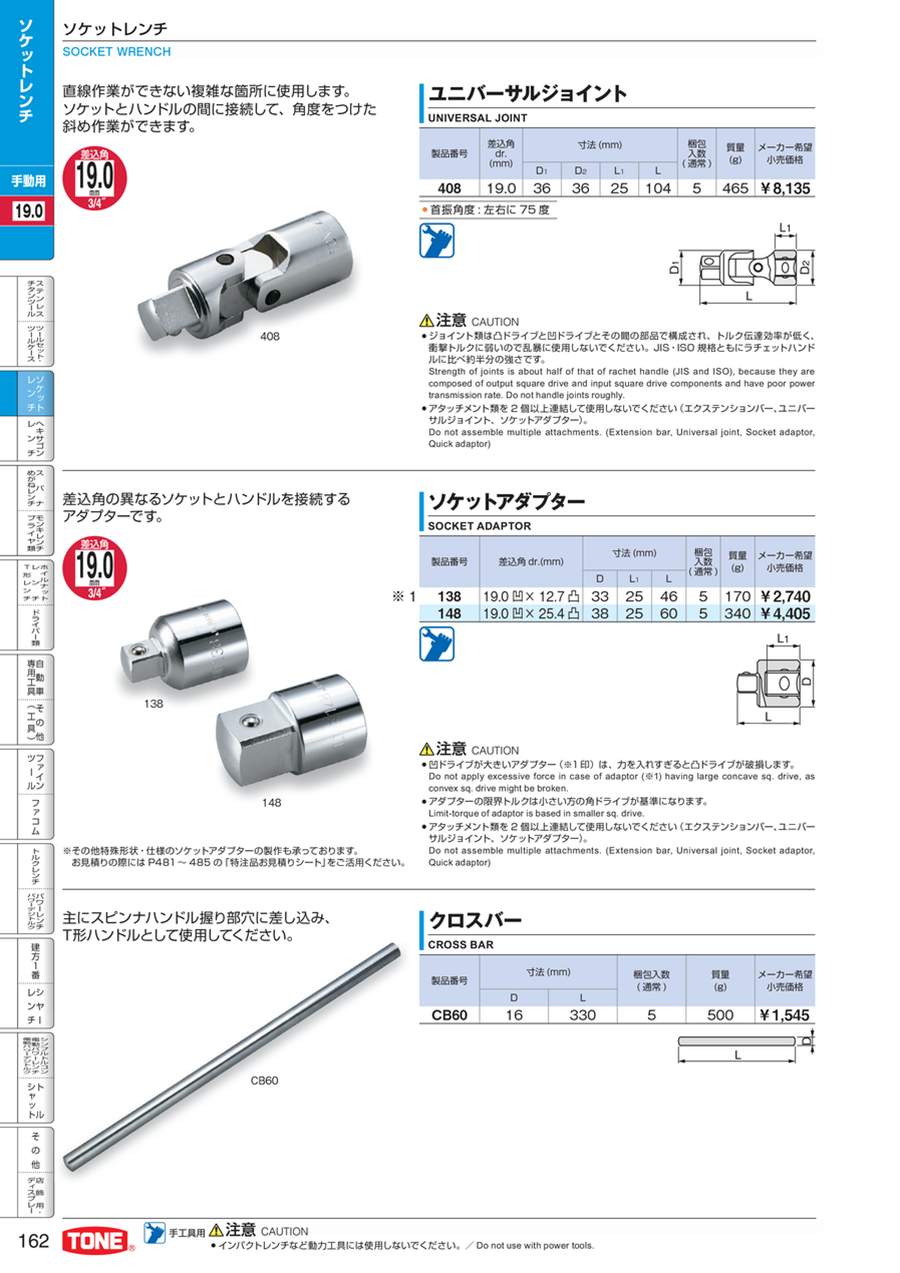

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
