クイックアダプター QA-03

INDEX

製品特長・仕様

製品の基本仕様・特長

• 梱包サイズ：W36×D36×H30mm

QA-03商品イメージ

規格表

外形図

寸法図

使用方法・使用事例

使用例

注意・禁止事項

• 工具は本来の使用目的以外には使用しないでください。
• アダプターは大きいハンドルで力を入れすぎると、小さい方の凸ドライブが破損します。
• アダプターの限界トルクは小さい方の角ドライブが基準になります。
• インパクトレンチなど動力工具には使用しないでください。
• アタッチメント類を2個以上連結して使用しないでください。

メーカー紹介

狭い所での作業で困ったというときに便利な工具を紹介します。
作業が困難でハンドル等が振りにくいときは、エクステンションバー・ユニバーサルジョイントなどのアタッチメントがあると、作業はさらに便利になります。

スタンダードタイプ
長さが足りない時に接続して延長が可能です。

首振タイプ
凸差込角に球状加工した首振エクステンションバーです。
約10度傾けても使えます。

ユニバーサルジョイント

直線作業ができない複雑な箇所に使います。ソケットとハンドルの間に接続して、角度をつけた斜め作業ができます。

角継手式
凸部と凹部とが角駒で連結され、約45度の角度をつけた斜め作業ができます。

ボール継手式（ボールジョイント）
ボール形状の継手が1ヶ所で屈曲するので回転が非常に滑らかです。
角度は約30度です。

ソケットアダプターの形状

差込角の異なるソケットとハンドルを接続するアタッチメントです。
小さいハンドルで大きいソケットを回すためのアダプターと、大きいハンドルで小さいソケットを回すためのアダプターがあります。
（例）差込角9.5mmから差込角12.7mmに変換することが可能です。

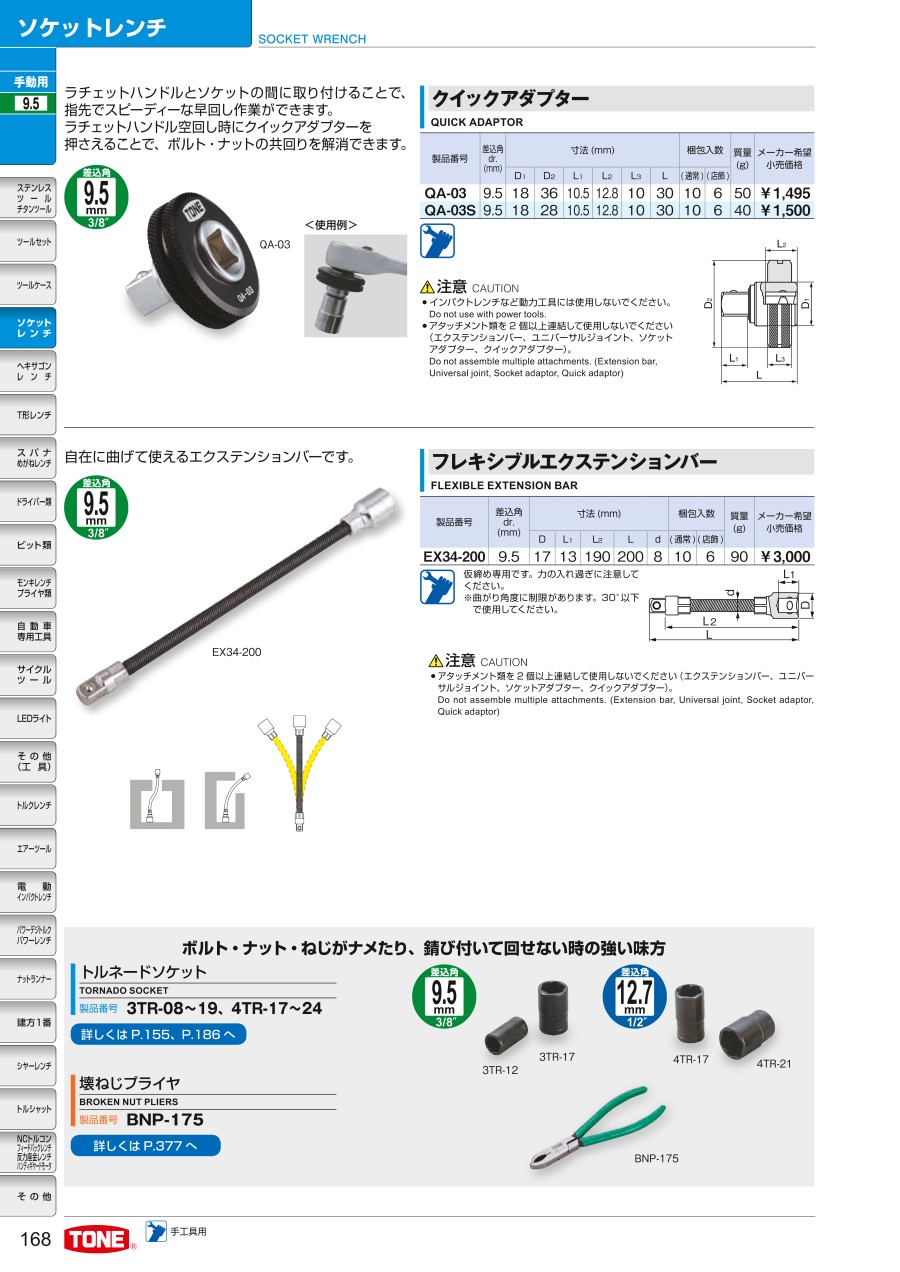

クイックアダプターの形状

差込角の異なるソケットとハンドルを接合するアタッチメントです。
ラチェットハンドルとソケットの間に取り付けることで指先でスピーディーな早回し作業が可能です。
【豆知識】
アタッチメント使用時もなるべく、ハンドルを斜めにしない。
傾きを極力抑えた方がスムーズに作業が可能です。
