TONE

インパクト用ロングソケット 3NV-L

Name: インパクト用ロングソケット 3NV-L
Brand: TONE
SKU: 223000331790
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,520円～2,065円

税込単価: 1,672円～2,272円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

六角ボルト・ナットの締付け・緩め作業用のロングタイプソケット（9.5差込）。【...

詳細情報を確認する

用途
インパクト用
ソケット形状
6角
差込角（電動ドリルの場合は、軸寸法）(mm)
9.5
差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)
3/8
全長(L寸法) (mm)
55
単品・セット区分
単品ソケット
全長
55
最大外径(D1orD2寸法) (mm)
19

未確定：候補が16型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

二面幅寸法(S寸法)

対辺寸法

(mm)

JANコード

トラスココード

質量(g)

二面幅部外径(D1寸法)

(mm)

二面幅部深さ（L1寸）

(mm)

貫通穴内径(d寸)

(mm)

質量

(g)

最小発注数量

6	6	4953488265583	387-5491	40	10.0	5	4	40	1個
7	7	4953488265590	387-5504	50	11.5	6	5	50	1個
8	8	4953488265606	356-6161	50	13	6	7	50	1個
9	9	4953488265613	387-5512	55	14.5	8	7	55	1個
10	10	4953488265620	356-6196	60	15.5	8	8	60	1個
11	11	4953488265637	387-5521	70	17	9	9	70	1個
12	12	4953488265644	356-6226	80	19	9	10	80	1個
13	13	4953488265651	356-6242	90	20	9	10	90	1個
14	14	4953488265668	356-6269	90	21	10	11	90	1個
15	15	4953488265675	387-5539	100	22	10	11	100	1個
16	16	4953488265682	387-5547	115	24	11	14	115	1個
17	17	4953488265699	356-6307	140	25	11	14	140	1個
18	18	4953488265705	387-5555	125	26	13	15	125	1個
19	19	4953488265712	356-6331	150	28	13	16	150	1個
21	21	4953488265729	356-6358	160	29	13	18	160	1個
22	22	4953488265736	387-5563	165	30	14	18	165	1個

通常単価(税別) (税込単価)	通常出荷日

1,520円 ( 1,672円 )	5日目
1,520円 ( 1,672円 )	5日目
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	5日目
1,520円 ( 1,672円 )	5日目
1,520円 ( 1,672円 )	5日目
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,545円 ( 1,700円 )	5日目
1,545円 ( 1,700円 )	5日目
1,595円 ( 1,755円 )	5日目
1,595円 ( 1,755円 )	5日目
1,595円 ( 1,755円 )	5日目
1,770円 ( 1,947円 )	5日目
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	5日目
2,065円 ( 2,272円 )	5日目

基本情報

六角ボルト・ナットの締付け・緩め作業用のロングタイプソケット（9.5差込）。
【特長】
・ロングタイプなので、奥まった狭い箇所の、六角ボルトにアクセスが可能。
・インパクトレンチ・動力工具用で、衝撃に非常に強い設計。
・外観品質と防錆力の向上を図った無電解めっき仕様のインパクト用ロングソケット。
・全長55mm。
【用途】
・機械の組立・整備・自動車・バイク・自転車のメンテナンス。

商品仕様

製品特長・仕様

製品の基本仕様・特長

6角部ストロングドライブ

※本製品は特許登録済です。

規格表

型番	二面幅寸法（mm） S	寸法（mm） D₁	寸法（mm） D₂	寸法（mm） L₁	寸法（mm） L	寸法（mm） d	質量（g）	ピン適応製品番号	Oリング適応製品番号
3NV-06L	6	10.0	19	5	55	4	40	P3016S	RINGP16S
3NV-07L	7	11.5	19	6	55	5	50	P3016S	RINGP16S
3NV-08L	8	13.0	19	6	55	7	50	P3016S	RINGP16S
3NV-09L	9	14.5	19	8	55	7	55	P3016S	RINGP16S
3NV-10L	10	15.5	19	8	55	8	60	P3016S	RINGP16S
3NV-11L	11	17.0	19	9	55	9	70	P3016S	RINGP16S
3NV-12L	12	19.0	19	9	55	10	80	P3016S	RINGP16S
3NV-13L	13	20.0	20	9	55	10	90	P3016S	RINGP16S
3NV-14L	14	21.0	21	10	55	11	90	P3016S	RINGP16S
3NV-15L	15	22.0	21	10	55	11	100	P3016S	RINGP16S
3NV-16L	16	24.0	21	11	55	14	115	P3016S	RINGP16S
3NV-17L	17	25.0	21	11	55	14	140	P3016S	RINGP16S
3NV-18L	18	26.0	21	13	55	15	125	P3016S	RINGP16S
3NV-19L	19	28.0	23	13	55	16	150	P3016S	RINGP16S
3NV-21L	21	29.0	23	13	55	18	160	P3016S	RINGP16S
3NV-22L	22	30.0	23	14	55	18	165	P3016S	RINGP16S

外形図

注意・禁止事項

警告

危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。

注意

工具は本来の使用目的以外には使用しないでください。
使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
ボルト・ナットのサイズに合ったものを使用してください。
ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
インパクトレンチを回転させながらナットに差し込まないでください。
アタッチメント類を2ヶ以上連結しないでください。
錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図4）

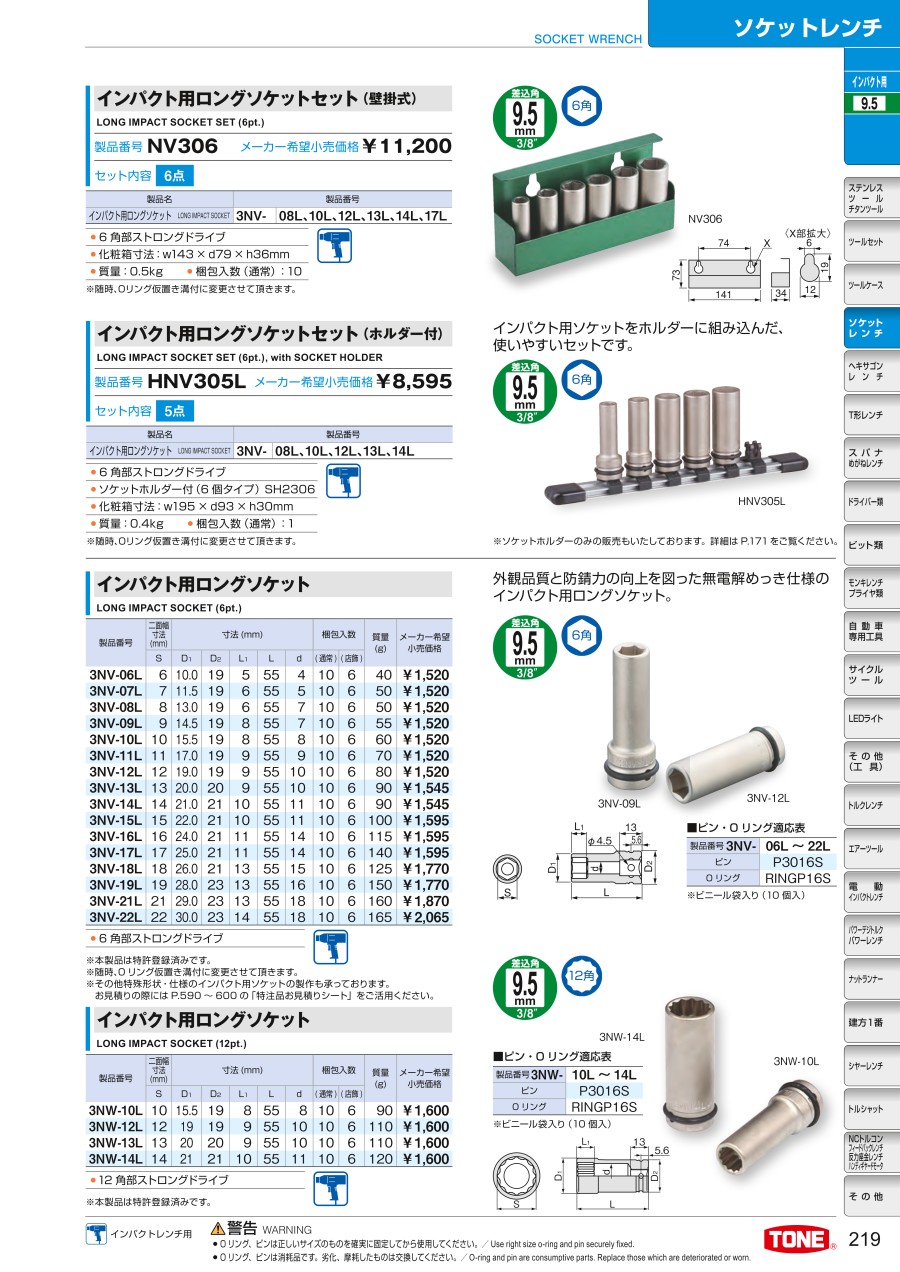

カタログ

カタログ (見開き版)

商品担当おすすめ

TONE
ヘキサゴンソケットレンチセット 400M
ヘキサゴンソケットとラチェットハンドル、エクステンションバーをコンパクトにセット。頑強なメタルケース入りで保管も安心。
TONE
ソケットレンチセット 1800M
小形機械装置などの取付け整備に必要な工具をコンパクトなケースにまとめたセット。w206× d117× h45mmのサイズで収納鬼も便利。
KTC（京都機械工具）
ソケットレンチセット（6角タイプ・差込角6.3mm）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
