ナベヤ

黒染め球面座金（SUM22）

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 580円～1,940円

税込単価: 638円～2,134円

ワーク、ボルト等の平行に影響されず常に平均安定した締付が得られます。【特長】・...

詳細情報を確認する

種類
座金・ワッシャー
材質
焼入れ鋼
材質詳細
SUM22
熱処理
焼入HRC30±5
表面処理
黒染め

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

球面座金の外観

球面座金の寸法図

オーダーNo.	型番	適合ボルト	質量g
オーダーNo.	型番	適合ボルト	質量g
903431	SW8M	M8	13
903432	SW10M	M10	19
903433	SW12M	M12	24
903434	SW14M	M14	33
903435	SW16M	M16	58
903436	SW18M	M18	50
903437	SW20M	M20	87
903438	SW22M	M22	110
903439	SW24M	M24	150

型番リスト

表示件数

型番

適合ボルト

(mm)

最小発注数量

M10	22	8	11	12	3°	1個
M12	25	8	13	14	2°	1個
M14	28	9	15	16	2°	1個
M16	35	10	17	18	2°	1個
M18	35	10	19	20	2°	1個
M20	42	12	21	22	1.5°	1個
M22	45	11	24	25	2°	1個
M24	50	12.7	27	28	3°	1個

通常単価(税別) (税込単価)	通常出荷日

580円 ( 638円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	3日目
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	1日目
1,190円 ( 1,309円 )	8日目
1,510円 ( 1,661円 )	3日目
1,940円 ( 2,134円 )	1日目

詳細情報

基本情報

基本情報

ワーク、ボルト等の平行に影響されず常に平均安定した締付が得られます。
【特長】
・凹凸セットです。
・材質はSUM22。
・熱処理は焼入HRC30±5。
【用途】
・平行が出ていない箇所の締付に便利。

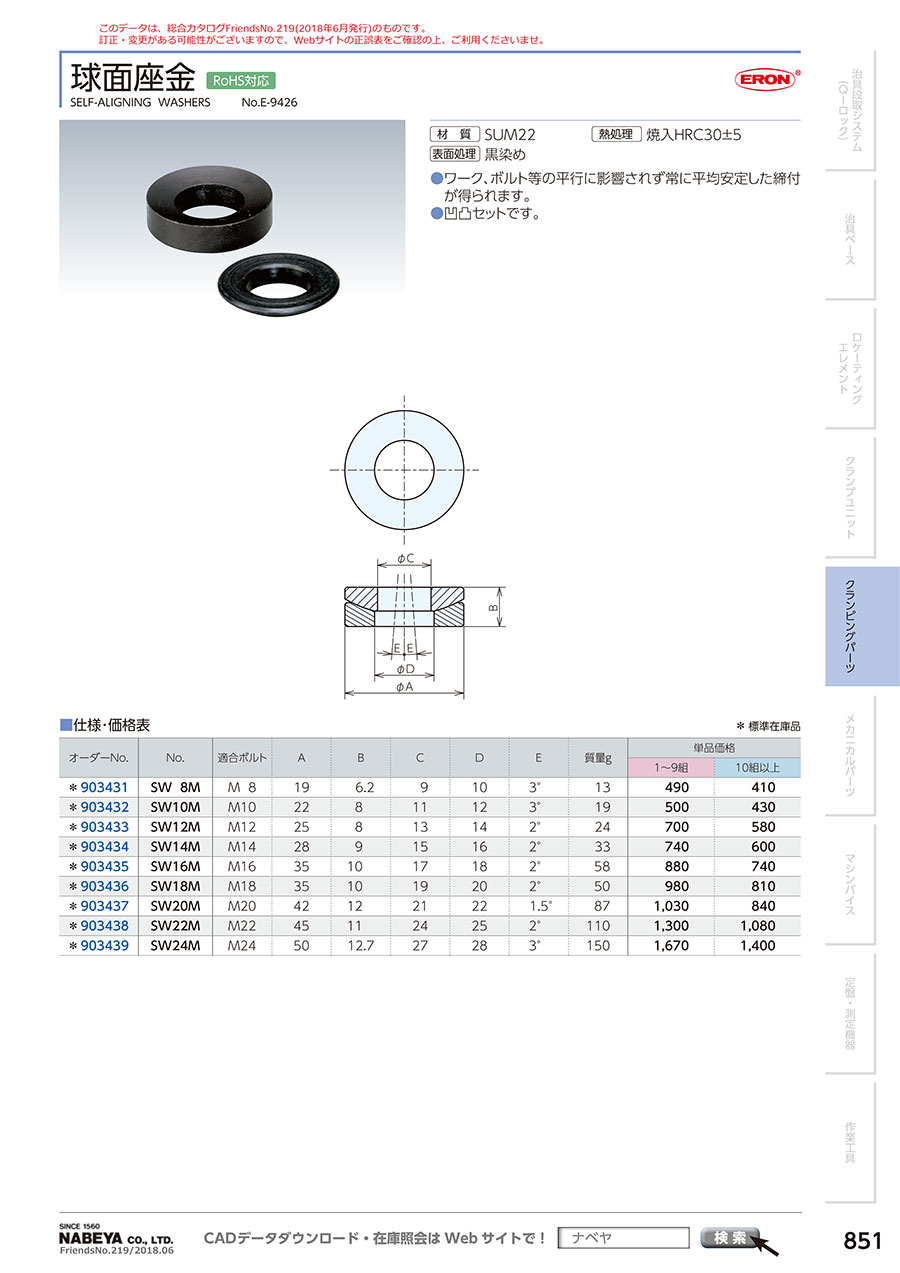

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
球面座金
ニューストロング
球面座金 M-SWシリーズ
ナベヤ
球面座金（SUS304）凸

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

黒染め球面座金（SUM22）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

傾斜な場所

満足度：4.02023/06/27

傾斜な箇所のプレート固定にボルトと共用しています。傾斜でも安定した固定ができるので良いです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qサイズのバリエーションはどのようになっていますか？

適合ボルトM8～M24です。
