TONE

インパクト用ソケットアダプター NA34

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 2,290円

税込単価: 2,519円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：在庫品1日目

凹9.5×凸12.7mmの差込角の異なるソケットとハンドルを接続するアタッチメ...

用途
インパクト用
ソケット形状
ジョイント類
差込角（電動ドリルの場合は、軸寸法）(mm)
9.5
差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)
3/8
全長(L寸法) (mm)
32
単品・セット区分
単品アダプター
差込角 (mm)
9.5
差込角凸 (mm)
12.7
全長
32
JANコード
4953488267976
トラスココード
356-8920
質量(g)
50
最大外径(D1orD2寸法) (mm)
19
質量 (g)
50

NA34の仕様・寸法情報

用途

インパクト用

ソケット形状

ジョイント類

差込角（電動ドリルの場合は、軸寸法）(mm)

9.5

差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)

3/8

全長(L寸法)(mm)

単品・セット区分

単品アダプター

差込角(mm)

9.5

差込角凸(mm)

12.7

全長

JANコード

4953488267976

トラスココード

356-8920

質量(g)

最大外径(D1orD2寸法)(mm)

質量(g)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

NA34

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

2,290円

( 2,519円 )

在庫品1日目当日出荷可能

基本情報

凹9.5×凸12.7mmの差込角の異なるソケットとハンドルを接続するアタッチメントツール。
【特長】
・インパクトレンチ、動力工具用のアタッチメント、衝撃に非常に強い設計。
・外観品質と防錆力の向上を図った無電解めっき仕様。
【用途】
・機械の組立・整備・自動車・バイク・自転車のメンテナンスに最適。

商品情報

製品特長・仕様

製品の基本仕様・特長

ピン・Oリング適応表

製品番号 NA	34
ピン	P3016S
Oリング	RINGP16S

規格表

型番	差込角dr.（mm）	寸法（mm）				質量（g）
型番	差込角dr.（mm）	D	L₁	L₂	L	質量（g）
NA34	9.5凹×12.7凸	19	13	5.6	32	50

※本製品は特許登録済みです。

外形図

寸法図

注意・禁止事項

警告

危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。

注意

工具は本来の使用目的以外には使用しないでください。
使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
ジョイントはエクステンションバーに比べると約半分の強さです。
錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図3）
アダプターの限界トルクは小さい方の角ドライブが基準になります。
アタッチメント類を2ヶ以上連結しないでください。

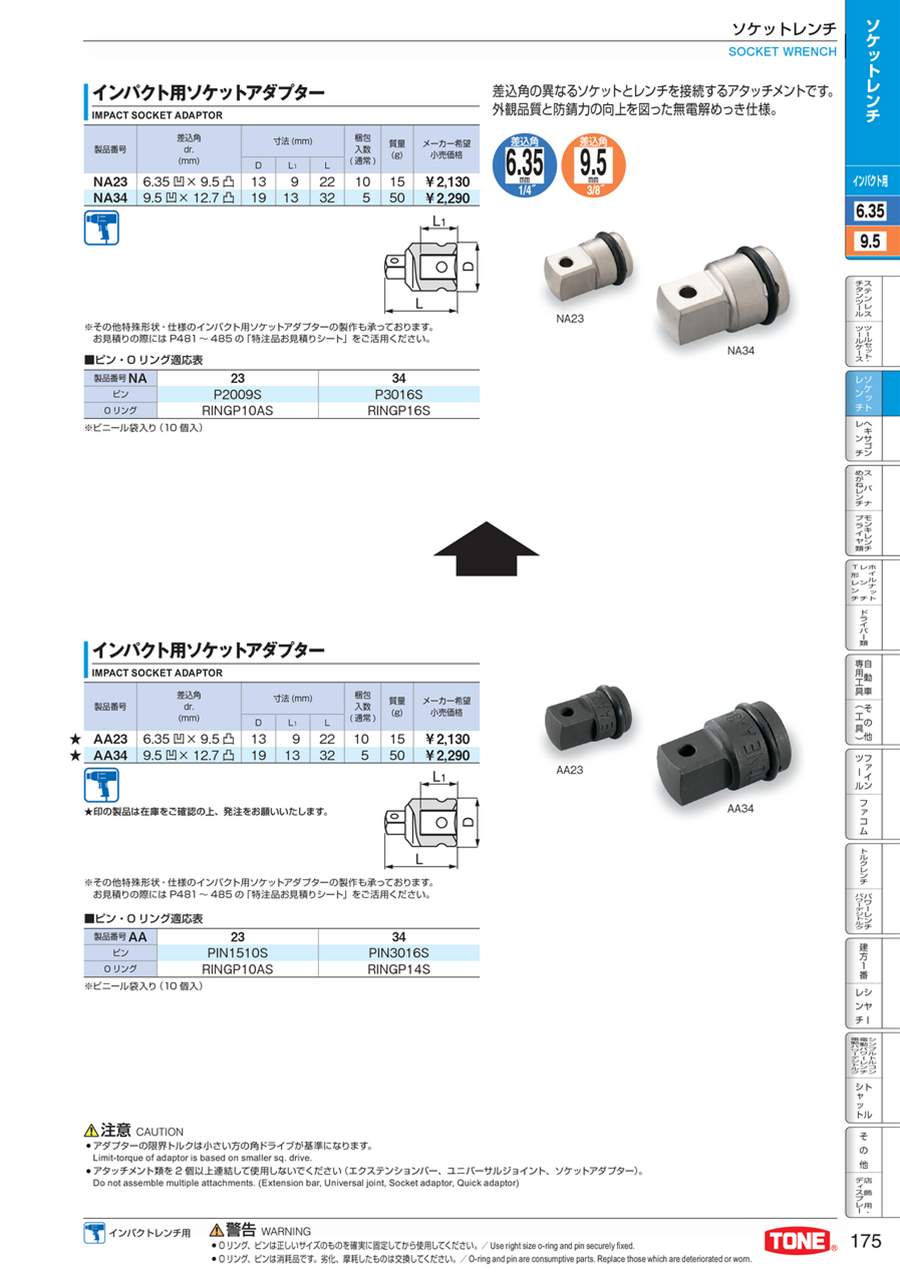

カタログ
