TONE

インパクト用ソケット 4NV

Name: インパクト用ソケット 4NV
Brand: TONE
SKU: 223000329540
Rating: 4 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 636円～2,990円

税込単価: 700円～3,289円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

無電解めっき仕様のインパクト用ソケット。【特長】・衝撃に非常に強い設計。・外観...

詳細情報を確認する

用途
インパクト用
ソケット形状
6角
差込角（電動ドリルの場合は、軸寸法）(mm)
12.7
差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)
1/2
単品・セット区分
単品ソケット

未確定：候補が26型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

二面幅寸法(S寸法)

全長(L寸法)

(mm)

JANコード

トラスココード

質量(g)

二面幅部外径(D1寸法)

(mm)

最大外径(D1orD2寸法)

(mm)

二面幅部深さ（L1寸）

(mm)

貫通穴内径(d寸)

(mm)

最小発注数量

8	38	4953488265743	356-6498	64	14.0	25	6	7	1個
9	38	4953488265750	387-5725	66	15	25	8	7	1個
10	38	4953488265767	356-6501	67	16	25	9	8	1個
11	38	4953488265774	356-6528	71	17.5	25	10	9	1個
12	38	4953488265781	356-6544	76	19.5	25	11	10	1個
13	38	4953488265798	356-6579	82	21	25	11	10	1個
14	38	4953488265804	356-6609	83	22	25	12	11	1個
15	38	4953488265811	356-6633	86	23.0	25	12	11	1個
16	38	4953488265828	356-6641	85	24	25	12	14	1個
17	38	4953488265835	356-6650	100	26	26	13	14	1個
18	40	4953488265842	356-6684	103	27	26	13	15	1個
19	40	4953488265859	356-6692	112	29	28	14	16	1個
20	40	4953488265866	387-5831	116	30	28	15	16	1個
21	40	4953488265873	356-6722	115	31	28	15	20	1個
22	40	4953488265897	356-6757	119	32	28	15	21	1個
23	40	4953488265903	356-6781	122	33	28	15	20	1個
24	42	4953488265910	356-6803	134	35	28	16	20	1個
25	44	4953488265927	387-5881	151	37	30	18	22	1個
26	44	4953488265934	356-6838	156	38	30	18	22	1個
27	44	4953488265941	356-6854	160	39	30	18	22	1個
28	45	4953488265958	387-5911	172	40	30	18	22	1個
29	45	4953488265965	387-5938	171	41	30	20	22	1個
30	46	4953488265972	356-6871	176	42	30	20	25	1個
32	46	4953488265989	356-6897	201	45	30	20	25	1個
33	48	4953488265996	387-5971	207	46.0	30	22	25	1個
36	51	4953488266009	356-6919	258	50	30	22	30	1個

通常単価(税別) (税込単価)	通常出荷日

1,020円 ( 1,122円 )	5日目
1,020円 ( 1,122円 )	5日目
636円 ( 700円 )	5日目
1,020円 ( 1,122円 )	5日目
835円 ( 919円 )	2日目
1,020円 ( 1,122円 )	5日目
1,020円 ( 1,122円 )	5日目
1,120円 ( 1,232円 )	5日目
1,120円 ( 1,232円 )	2日目
908円 ( 999円 )	在庫品1日目当日出荷可能
1,195円 ( 1,315円 )	5日目
1,195円 ( 1,315円 )	在庫品1日目当日出荷可能
1,295円 ( 1,425円 )	5日目
1,295円 ( 1,425円 )	5日目
1,295円 ( 1,425円 )	5日目
1,345円 ( 1,480円 )	5日目
1,345円 ( 1,480円 )	5日目
1,470円 ( 1,617円 )	2日目
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,178円 ( 1,296円 )	5日目
1,995円 ( 2,195円 )	11日目
1,995円 ( 2,195円 )	5日目
2,040円 ( 2,244円 )	5日目
1,669円 ( 1,836円 )	5日目
2,915円 ( 3,207円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	5日目

基本情報

無電解めっき仕様のインパクト用ソケット。
【特長】
・衝撃に非常に強い設計。
・外観品質と防錆力の向上を図った無電解めっき仕様のインパクト用ソケット。
・差込角12.7mmのスタンダードタイプソケット。
【用途】
・六角ボルト・ナットの締め付け・緩め作業用。
・インパクトレンチ・動力工具用。
・機械の整備・組み立て・自動車のメンテナンス作業に最適。

商品仕様

製品特長・仕様

製品の基本仕様・特長

・6角部ストロングドライブ

六角ボルト・ナットの締め付け・緩め作業用インパクトソケット。インパクトレンチ・動力工具用で、衝撃に非常に強い設計。外観品質と防錆力の向上を図った無電解めっき仕様。機械の整備・組み立て・自動車のメンテナンス作業に最適。

ピン・Oリング適応表

製品番号 4NV-	08～36
ピン	P3020S
Oリング	RP20S

規格表

型番	二面幅寸法（mm）	寸法（mm）					質量（g）
型番	S	D₁	D₂	L₁	L	d	質量（g）
4NV-08	8.0	14.0	25	6	38	7.0	64
4NV-09	9.0	15.0	25	8	38	7.0	66
4NV-10	10.0	16.0	25	9	38	8.0	67
4NV-11	11.0	17.5	25	10	38	9.0	71
4NV-12	12.0	19.5	25	11	38	10.0	76
4NV-13	13.0	21.0	25	11	38	10.0	82
4NV-14	14.0	22.0	25	12	38	11.0	83
4NV-15	15.0	23.0	25	12	38	11.0	86
4NV-16	16.0	24.0	25	12	38	14.0	85
4NV-17	17.0	26.0	26	13	38	14.0	100
4NV-18	18.0	27.0	26	13	40	15.0	103
4NV-19	19.0	29.0	28	14	40	16.0	112
4NV-20	20.0	30.0	28	15	40	16.0	116
4NV-21	21.0	31.0	28	15	40	20.0	115
4NV-22	22.0	32.0	28	15	40	21.0	119
4NV-23	23.0	33.0	28	15	40	20.0	122
4NV-24	24.0	35.0	28	16	42	20.0	134
4NV-25	25.0	37.0	30	18	44	22.0	151
4NV-26	26.0	38.0	30	18	44	22.0	156
4NV-27	27.0	39.0	30	18	44	22.0	160
4NV-28	28.0	40.0	30	18	45	22.0	172
4NV-29	29.0	41.0	30	20	45	22.0	171
4NV-30	30.0	42.0	30	20	46	25.0	176
4NV-32	32.0	45.0	30	20	46	25.0	201
4NV-33	33.0	46.0	30	22	48	25.0	207
4NV-36	36.0	50.0	30	22	51	30.0	258

※本製品は特許登録済みです。

外形図

注意・禁止事項

警告

危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。

注意

工具は本来の使用目的以外には使用しないでください。
使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
ボルト・ナットのサイズに合ったものを使用してください。
ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
インパクトレンチを回転させながらナットに差し込まないでください。
アタッチメント類を2ヶ以上連結しないでください。
錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図4）

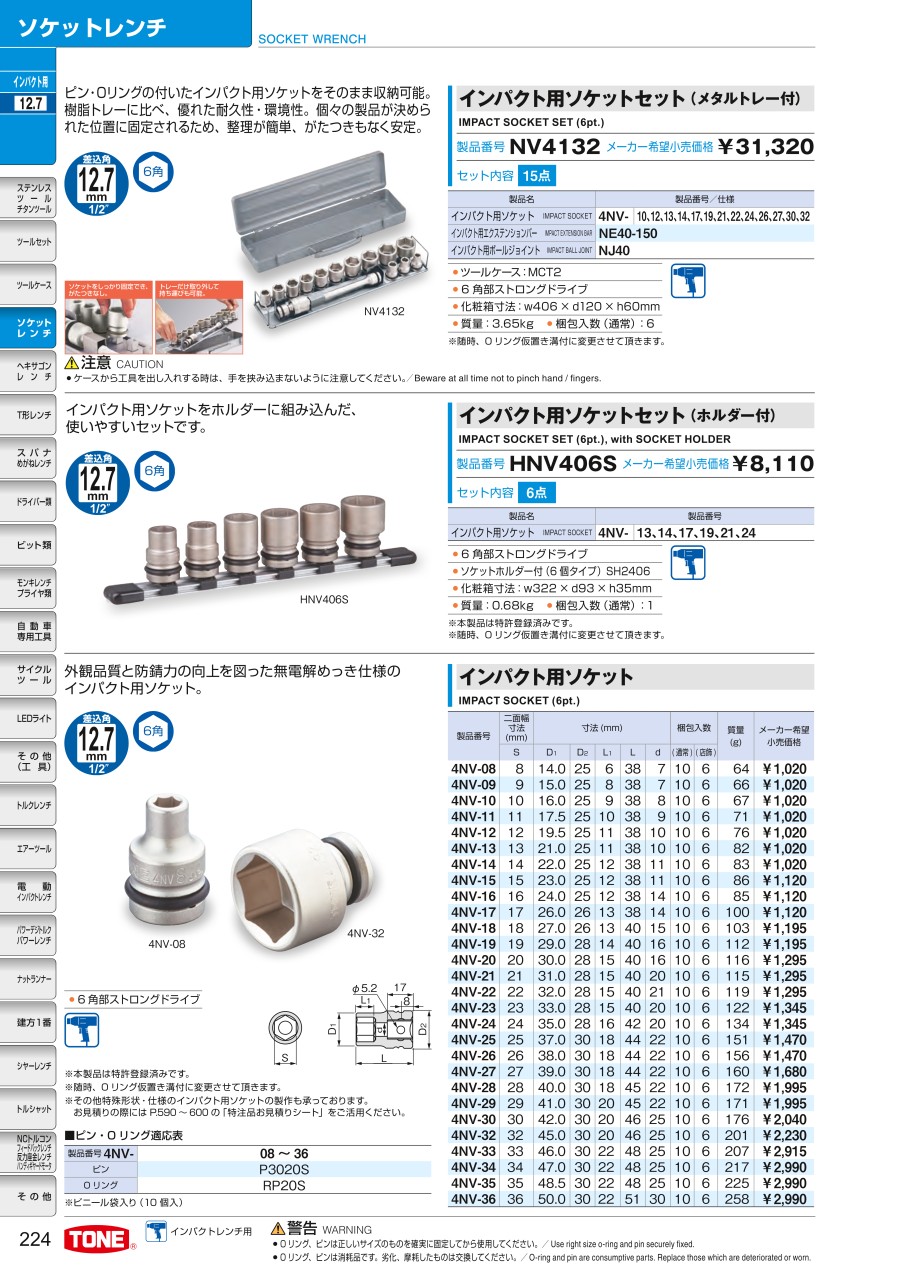

カタログ
