ナベヤ

リード型バイス（強力角胴型バイス）

リード型バイス（強力角胴型バイス）
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
34,000円～193,533円
税込単価
37,400円～212,886円

ワークの固定に使用する横バイス。【特長】・締付力が大きい。強力角胴型。・本体の...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

LEAD200は可動体がダクタイルです。LEAD250は鋳物部品は全部ダクタイルです。

リードバイスの外観

外観

部品図

リード型バイス（強力角胴型バイス） 選定サポート情報

※回転台はオプションとなります。

No. 部品名材質
（1） スピンドルSS400
（2）スプリングSUP6
（3）ワッシャーSS400
（4）ピン（スピンドル用）SS400
（5） 口金S15CK
（6） 十字ボルトSS400
（7）可動体FC250
（8） 本体FC250
（9） メネジFCD600
（10） ピン（可動体止め用） SS400
（11） スイベルベース本体FC250
（12）インターリングFC250
（13）回転台FC250
（14） 根角ボルトSS400
（15） ロックボルトSS400
（16） センターボルトSS400
（17） 六角ボルトSS400

特許・証明書情報

ISOへの取り組み

品質・環境・JISマークの認証を取得しております。
より良い製品を、より良い環境から、お届けします。

☆ISO 9001：2015 品質マネジメントシステム 認証 2007.12.17登録
☆ISO14001：2015 環境マネジメントシステム 認証 2009.12.11登録
☆JISマーク表示制度 認証 2008.9.3認証

リード型バイス（強力角胴型バイス） 特許・証明書情報

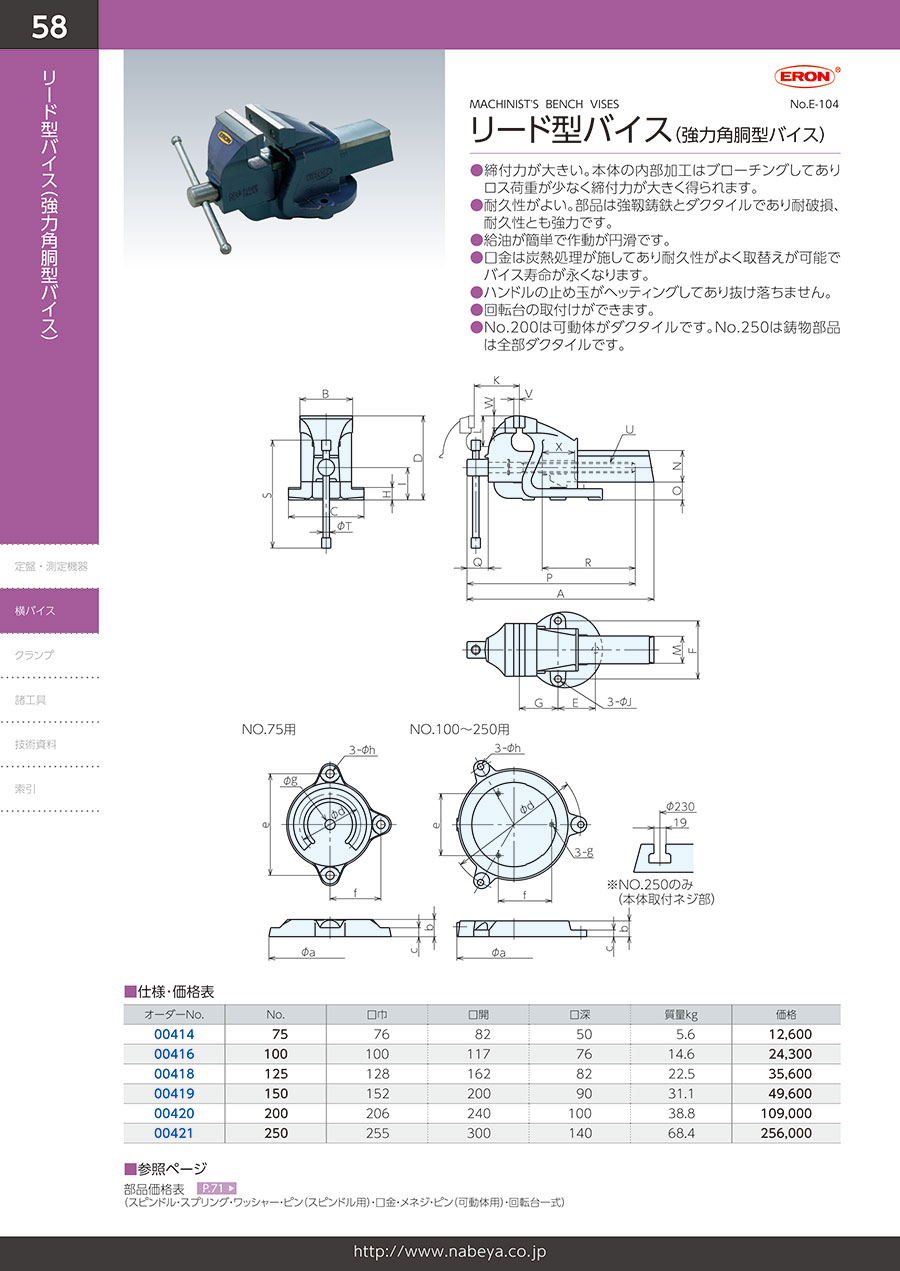

外形図

NO.75用

リード型バイス（強力角胴型バイス） 外形図

NO.100～250用

リード型バイス（強力角胴型バイス） 外形図2

型番リスト

表示件数
  • 1
    • 型番
    104-100
    104-125
    104-150
    104-200
    104-250

    口幅

    (mm)

    最大口開き

    (mm)

    口深さ

    (mm)

    質量

    (kg)

    口開

    (mm)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    K

    L

    M

    (mm)

    N

    O

    (mm)

    P

    Q

    R

    (mm)

    S

    (mm)

    T

    (mm)

    U

    (mm)

    V

    (mm)

    W

    (mm)

    X

    (mm)

    a

    (mm)

    b

    (mm)

    c

    (mm)

    d

    (mm)

    e

    (mm)

    f

    (mm)

    g

    h

    (mm)

    締付トルク

    (N/m)

    		最小発注数量
    100
    117
    76
    14.6
    117
    350
    100
    166
    172
    75
    130
    83
    18.5
    62
    15
    117
    76
    60
    65
    34
    316
    44
    200
    215
    14
    10°台形ネジΦ20×4山/吋
    9
    19
    60
    206
    29
    15
    230
    130
    75
    W1/2
    15
    -
    1個
    128
    162
    82
    22.5
    162
    450
    128
    183
    199
    90
    140
    90
    31
    76
    15
    162
    82
    67
    75
    43
    405
    50
    270
    260
    16
    10°台形ネジΦ25×4山/吋
    13.5
    29
    78
    224
    31
    15
    255
    140
    90
    W1/2
    15
    -
    1個
    152
    200
    90
    31.1
    200
    507
    152
    204
    217
    116
    155
    67
    31
    81
    15
    200
    90
    70
    79
    46
    467
    50
    300
    285
    16
    10°台形ネジΦ25×4山/吋
    13.5
    29
    78
    239
    31
    16
    280
    155
    116
    W1/2
    15
    166.7
    1個
    206
    240
    100
    38.8
    240
    570
    206
    217
    228
    132
    162
    82
    38
    81
    15
    240
    100
    80
    80
    50
    520
    60
    346
    300
    19
    10°台形ネジΦ28×4山/吋
    15
    37
    80
    267
    38
    16
    314
    162
    132
    W1/2
    15
    -
    1個
    255
    300
    140
    68.4
    300
    680
    255
    258
    297
    160
    210
    104
    45
    107
    19
    300
    140
    100
    100
    57
    690
    84
    468
    380
    22
    10°台形ネジΦ31×4山/吋
    21
    40
    74
    315
    45
    20
    350
    210
    160
    -
    18
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    34,000円
    ( 37,400円 )
    在庫品1日目当日出荷可能
    46,750円
    ( 51,425円 )
    4日目
    66,725円
    ( 73,398円 )
    4日目
    104,550円
    ( 115,005円 )
    3日目
    193,533円
    ( 212,886円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ワークの固定に使用する横バイス。
    【特長】
    ・締付力が大きい。強力角胴型。
    ・本体の内部加工はブローチングがしてありロス荷重が少なく締付力が大きく得られます。
    ・口金は炭熱処理が施してあり耐久性がよく取替えが可能でバイス寿命が永くなります。
    ・耐久性がよい。
    ・部品は強靱鋳鉄とダクタイルであり耐破損、耐久性とも強力です。
    ・給油が簡単で作動が円滑です。
    ・回転台の取付けができます。
    ・ハンドルの止め玉がヘッディングしてあり抜け落ちません。
    【用途】
    ・ワークの固定、やすり掛け等に便利。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    リード型バイス（強力角胴型バイス）のレビュー
    4.5平均満足度：4.54件のレビュー
    ワーク固定
    4
    満足度：4.02021/08/27
    ブローチング加工してあるのもあり締付力が大きく強力。 口金を取替えることも可能なので永く使えそうです。 ハンドル止め玉が...もっと読む
    1人が参考にしています。
    保全作業用
    4
    満足度：4.02022/11/02
    今まで使用していたバイスが壊れたので購入、作りもよく長く使えそうです。
    0人が参考にしています。
    板金仕上げに使用
    5
    満足度：5.02020/11/25
    計量の板金物は、手でもって仕上げるには危険な為、バイスを使用。 この様なバイス類は、作業の補助となる為、大変重宝される。
    0人が参考にしています。
    ワーク固定　
    5
    満足度：5.02019/02/28
    ワーク固定だけでなくアンビルとしてもよく使います。板金を挟んで曲げたり、ロッドを固定してハンマーでたたいてまげたりしてま...もっと読む
    0人が参考にしています。
    4件全て見る

    よくあるご質問（FAQ）

    Qサイズの種類はどれくらいですか？
    A
    口幅76mm、100mm、128mm、152mm、206mm、255mmの6種類あります。
