ヒールボルト

ヒールボルト

カタログ |

通常単価(税別): 730円～2,770円特別価格

税込単価: 803円～3,047円特別価格

一部SALE 2026.02.28まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

SUM22・焼入HRC40～45のヒールボルトです。表面処理：黒染め

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

E

(mm)

F

(mm)

G

(mm)

H

(mm)

質量

(g)

最小発注数量

M4	26	40	4	4	7	4	5	1個
M5	36	50	4	5	8	5	10	1個
M6	35	50	5	6	10	6	15	1個
M8	34	50	6	8	13	8	28	1個
M10	33.5	52	7	10	17	10	42	1個
M10	43.5	62	7	10	17	10	50	1個
M12	43.5	65	10	12	19	14	78	1個
M12	73.5	90	10	12	19	14	99	1個
M16	68.5	92	12	16	24	24	170	1個
M16	93.5	117	12	16	24	24	205	1個
M20	68.5	95	15	20	30	32	285	1個
M20	93.5	120	15	20	30	32	335	1個

通常単価(税別) (税込単価)	通常出荷日

770円 ( 847円 )	3日目
730円 ( 803円 )	3日目
740円 ( 814円 )	1日目
930円 ( 1,023円 )	3日目
1,050円 ( 1,155円 )	5日目
1,050円 ( 1,155円 )	1日目
1,510円 ( 1,661円 )	3日目
1,510円1,464円 ( 1,610円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	1日目
1,740円 ( 1,914円 )	1日目
2,430円 ( 2,673円 )	3日目
2,770円 ( 3,047円 )	3日目

詳細情報

基本情報

基本情報

SUM22・焼入HRC40～45のヒールボルトです。表面処理：黒染め

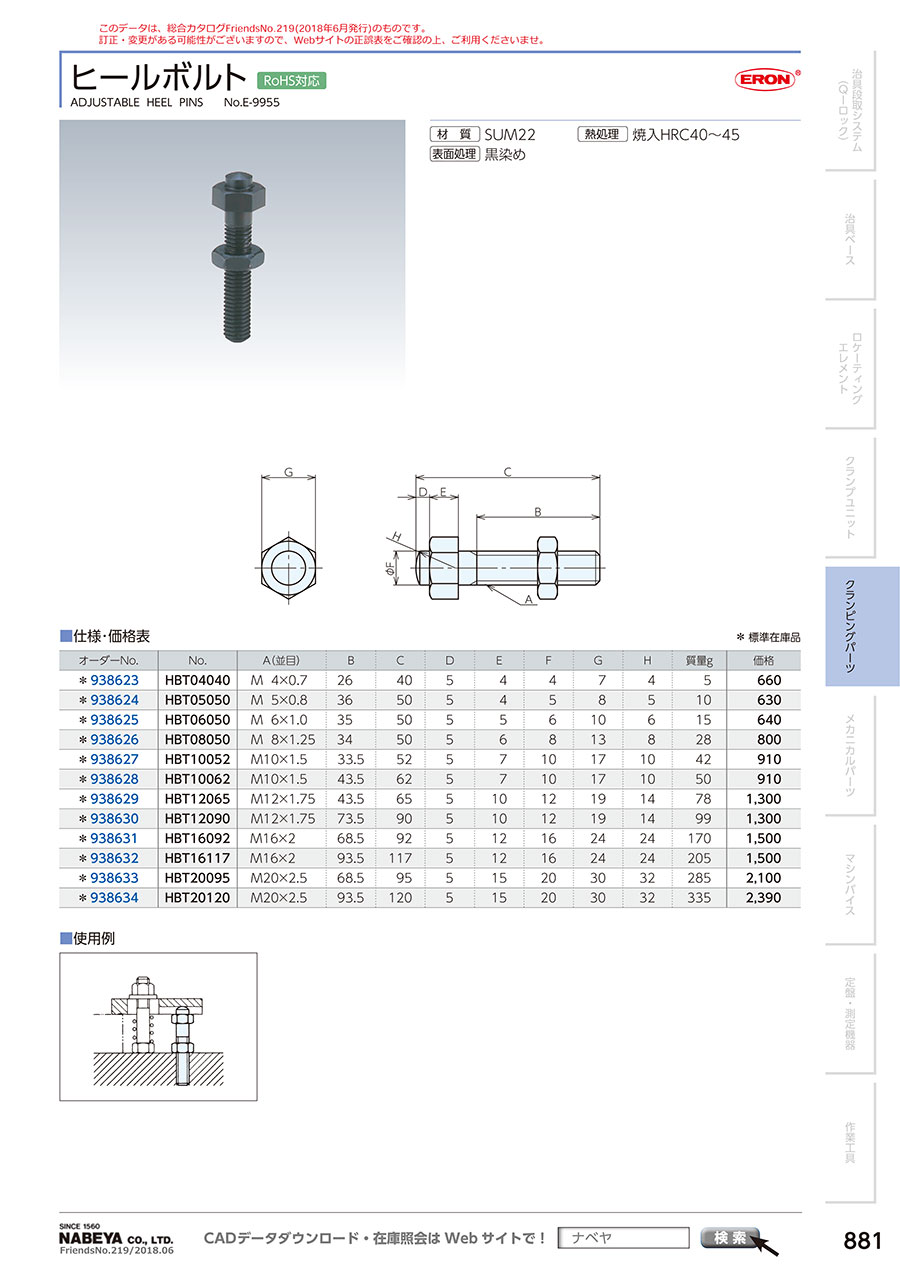

カタログ

商品TOP

カタログ (見開き版)

881

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
