ナベヤ

黒染めTスロットボルト（S45C）

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 1,070円～60,310円

税込単価: 1,177円～66,341円

Tスロットとボルトが一体になっているTスロットボルト。【特長】・Tスロットナッ...

詳細情報を確認する

種類
治具用ボルト
材質
焼入れ鋼
仕様
並目
材質詳細
S45C
熱処理
焼入HRC30±5
表面処理
黒染め

未確定：候補が62型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

Tスロットボルトの外観

Tスロットボルトの外形図

規格表

型番	適合T溝巾	A（並目）	B	C	D	E	F	質量g
BT06025M	6	M6×1.0	25	15	5.7	10	4	9
BT06040M	6	M6×1.0	40	28	5.7	10	4	12
BT08032M	8	M8×1.25	32	22	7.7	13	6	20
BT08050M	8	M8×1.25	50	35	7.7	13	6	25
BT08080M	8	M8×1.25	80	50	7.7	13	6	30
BT10040M	10	M10×1.5	40	30	9.7	15	6	30
BT10063M	10	M10×1.5	63	45	9.7	15	6	50
BT10100M	10	M10×1.5	100	60	9.7	15	6	70
BT12050M	12	M12×1.75	50	35	11.7	18	7	60
BT12063M	12	M12×1.75	63	40	11.7	18	7	65
BT12080M	12	M12×1.75	80	55	11.7	18	7	75
BT12125M	12	M12×1.75	125	75	11.7	18	7	110
BT12200M	12	M12×1.75	200	120	11.7	18	7	160
BT12050T	14	M12×1.75	50	35	13.7	22	8	70
BT12063T	14	M12×1.75	63	45	13.7	22	8	80
BT12080T	14	M12×1.75	80	55	13.7	22	8	100
BT12125T	14	M12×1.75	125	75	13.7	22	8	120
BT12200T	14	M12×1.75	200	120	13.7	22	8	180
BT14063T	16	M14×2	63	45	15.7	25	9	115
BT14100T	16	M14×2	100	65	15.7	25	9	150
BT14160T	16	M14×2	160	100	15.7	25	9	220
BT14250T	16	M14×2	250	150	15.7	25	9	300
BT16160M	16	M16×2	160	100	15.7	25	9	270
BT16200M	16	M16×2	200	125	15.7	25	9	315
BT16250M	16	M16×2	250	150	15.7	25	9	380
BT16100T	18	M16×2	100	65	17.7	28	10	203
BT16160T	18	M16×2	160	100	17.7	28	10	280
BT16250T	18	M16×2	250	150	17.7	28	10	430
BT20080M	20	M20×2.5	80	55	19.7	32	12	290
BT20100M	20	M20×2.5	100	65	19.7	32	12	340
BT20160M	20	M20×2.5	160	110	19.7	32	12	470
BT20250M	20	M20×2.5	250	150	19.7	32	12	670
BT20080T	22	M20×2.5	80	55	21.7	35	14	330
BT20100T	22	M20×2.5	100	65	21.7	35	14	400
BT20125T	22	M20×2.5	125	85	21.7	35	14	428
BT20160T	22	M20×2.5	160	110	21.7	35	14	500
BT20200T	22	M20×2.5	200	125	21.7	35	14	570
BT20250T	22	M20×2.5	250	150	21.7	35	14	680
BT20315T	22	M20×2.5	315	190	21.7	35	14	820
BT24100M	24	M24×3	100	70	23.7	40	16	540
BT24200M	24	M24×3	200	125	23.7	40	16	900
BT24250M	24	M24×3	250	150	23.7	40	16	960
BT24315M	24	M24×3	315	190	23.7	40	16	1270
BT24400M	24	M24×3	400	240	23.7	40	16	1410
BT24125T	28	M24×3	125	85	27.7	44	18	720
BT24200T	28	M24×3	200	125	27.7	44	18	950
BT24250T	28	M24×3	250	150	27.7	44	18	1120
BT24315T	28	M24×3	315	190	27.7	44	18	1350
BT24400T	28	M24×3	400	240	27.7	44	18	1490
BT30125T	36	M30×3.5	125	80	35.6	54	22	1250
BT30160T	36	M30×3.5	160	110	35.6	54	22	1440
BT30200T	36	M30×3.5	200	135	35.6	54	22	1630
BT30250T	36	M30×3.5	250	150	35.6	54	22	1920
BT30315T	36	M30×3.5	315	200	35.6	54	22	2300
BT30500T	36	M30×3.5	500	300	35.6	54	22	3300
BT36160T	42	M36×4	160	100	41.6	65	26	2200
BT36250T	42	M36×4	250	175	41.6	65	26	2820
BT36400T	42	M36×4	400	250	41.6	65	26	3930
BTM16075	18	M16×2	75	40	17.5	29	10	190
BTM16100	18	M16×2	100	65	17.5	29	10	225
BTM16150	18	M16×2	150	100	17.5	29	10	300

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

適合T溝巾

(mm)

質量

(g)

最小発注数量

M6	15	29	6	25	5.7	10	4	9	1個
M6	28	44	6	40	5.7	10	4	12	1個
M8	22	38	8	32	7.7	13	6	20	1個
M8	35	56	8	50	7.7	13	6	25	1個
M8	50	86	8	80	7.7	13	6	30	1個
M10	30	46	10	40	9.7	15	6	30	1個
M10	45	69	10	63	9.7	15	6	50	1個
M10	60	106	10	100	9.7	15	6	70	1個
M12	35	57	12	50	11.7	18	7	60	1個
M12	35	58	14	50	13.7	22	8	70	1個
M12	40	70	12	63	11.7	18	7	65	1個
M12	45	71	14	63	13.7	22	8	80	1個
M12	55	87	12	80	11.7	18	7	75	1個
M12	55	88	14	80	13.7	22	8	100	1個
M12	75	132	12	125	11.7	18	7	110	1個
M12	75	133	14	125	13.7	22	8	120	1個
M12	120	207	12	200	11.7	18	7	160	1個
M12	120	208	14	200	13.7	22	8	180	1個
M14	45	72	16	63	15.7	25	9	115	1個
M14	65	109	16	100	15.7	25	9	150	1個
M14	100	169	16	160	15.7	25	9	220	1個
M14	150	259	16	250	15.7	25	9	300	1個
M16	65	110	18	100	17.7	28	10	203	1個
M16	100	169	16	160	15.7	25	9	270	1個
M16	100	170	18	160	17.7	28	10	280	1個
M16	125	209	16	200	15.7	25	9	315	1個
M16	150	259	16	250	15.7	25	9	380	1個
M16	150	260	18	250	17.7	28	10	430	1個
M20	55	92	20	80	19.7	32	12	290	1個
M20	55	94	22	80	21.7	35	14	330	1個
M20	65	112	20	100	19.7	32	12	340	1個
M20	65	114	22	100	21.7	35	14	400	1個
M20	85	137	20	125	19.7	32	12	390	1個
M20	85	139	22	125	21.7	35	14	428	1個
M20	110	172	20	160	19.7	32	12	470	1個
M20	110	174	22	160	21.7	35	14	500	1個
M20	125	214	22	200	21.7	35	14	570	1個
M20	150	262	20	250	19.7	32	12	670	1個
M20	150	264	22	250	21.7	35	14	680	1個
M20	190	329	22	315	21.7	35	14	820	1個
M24	70	116	24	100	23.7	40	16	540	1個
M24	85	143	28	125	27.7	44	18	720	1個
M24	125	216	24	200	23.7	40	16	900	1個
M24	125	218	28	200	27.7	44	18	950	1個
M24	150	266	24	250	23.7	40	16	960	1個
M24	150	268	28	250	27.7	44	18	1120	1個
M24	190	331	24	315	23.7	40	16	1270	1個
M24	190	333	28	315	27.7	44	18	1350	1個
M24	240	416	24	400	23.7	40	16	1410	1個
M24	240	418	28	400	27.7	44	18	1490	1個
M30	80	147	36	125	35.6	54	22	1250	1個
M30	110	182	36	160	35.6	54	22	1440	1個
M30	135	222	36	200	35.6	54	22	1630	1個
M30	150	272	36	250	35.6	54	22	1920	1個
M30	200	337	36	315	35.6	54	22	2300	1個
M30	300	522	36	500	35.6	54	22	3300	1個
M36	100	186	42	160	41.6	65	26	2200	1個
M36	175	276	42	250	41.6	65	26	2820	1個
M36	250	426	42	400	41.6	65	26	3930	1個
M16	40	85	18	75	17.5	29	10	190	1個

通常単価(税別) (税込単価)	通常出荷日

2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,810円 ( 3,091円 )	5日目
2,510円 ( 2,761円 )	3日目
2,610円 ( 2,871円 )	3日目
2,910円 ( 3,201円 )	3日目
2,490円 ( 2,739円 )	3日目
2,560円 ( 2,816円 )	3日目
2,670円 ( 2,937円 )	3日目
2,320円 ( 2,552円 )	3日目
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	3日目
2,440円 ( 2,684円 )	3日目
2,590円 ( 2,849円 )	3日目
2,590円 ( 2,849円 )	3日目
2,810円 ( 3,091円 )	在庫品1日目当日出荷可能
3,040円 ( 3,344円 )	3日目
3,770円 ( 4,147円 )	3日目
3,560円 ( 3,916円 )	在庫品1日目当日出荷可能
2,960円 ( 3,256円 )	3日目
3,290円 ( 3,619円 )	3日目
3,700円 ( 4,070円 )	3日目
4,771円 ( 5,248円 )	3日目
3,560円 ( 3,916円 )	3日目
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能
4,056円 ( 4,462円 )	3日目
4,368円 ( 4,805円 )	3日目
5,050円 ( 5,555円 )	3日目
5,150円 ( 5,665円 )	3日目
4,539円 ( 4,993円 )	1日目
4,540円 ( 4,994円 )	8日目
4,770円 ( 5,247円 )	3日目
4,771円 ( 5,248円 )	3日目
4,910円 ( 5,401円 )	3日目
4,870円 ( 5,357円 )	8日目
5,300円 ( 5,830円 )	3日目
5,699円 ( 6,269円 )	90日目
6,475円 ( 7,123円 )	3日目
7,142円 ( 7,856円 )	3日目
7,142円 ( 7,856円 )	3日目
7,864円 ( 8,650円 )	3日目
6,765円 ( 7,442円 )	在庫品1日目当日出荷可能
7,259円 ( 7,985円 )	3日目
8,229円 ( 9,052円 )	3日目
8,503円 ( 9,353円 )	3日目
9,052円 ( 9,957円 )	3日目
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
11,595円 ( 12,755円 )	在庫品1日目当日出荷可能
11,908円 ( 13,099円 )	3日目
14,089円 ( 15,498円 )	3日目
14,178円 ( 15,596円 )	在庫品1日目当日出荷可能
16,542円 ( 18,196円 )	在庫品1日目当日出荷可能
17,723円 ( 19,495円 )	1日目
20,790円 ( 22,869円 )	3日目
22,607円 ( 24,868円 )	3日目
24,668円 ( 27,135円 )	3日目
32,015円 ( 35,217円 )	3日目
41,946円 ( 46,141円 )	3日目
42,173円 ( 46,390円 )	3日目
60,310円 ( 66,341円 )	3日目
1,070円 ( 1,177円 )	3日目

基本情報

基本情報

Tスロットとボルトが一体になっているTスロットボルト。
【特長】
・Tスロットナットにボルトをねじ込む必要がない
・S45C・焼入HRC30±5
【用途】
・ワークの固定に便利

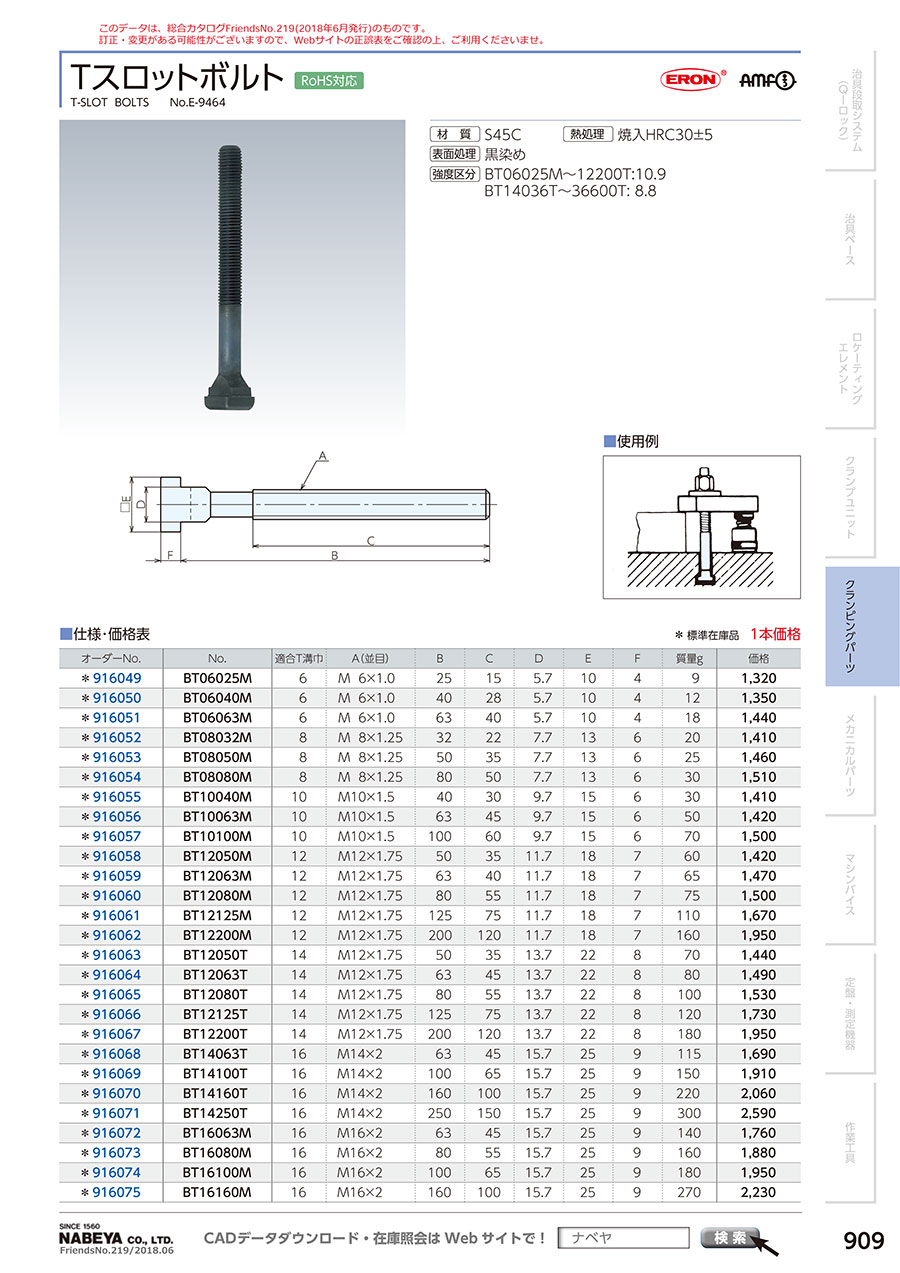

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
Ｔスロットボルト
スーパーツール
Tスロットボルト TBM1250～TBM24200
ニューストロング
T-スロットボルト

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

黒染めTスロットボルト（S45C）のレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

治具用

満足度：3.02023/04/26

自社で使用している加工用の治具に使っています。サイズ的にもちょうど良く、問題もないです。

0人が参考にしています。

加工時の固定に

満足度：5.02022/01/13

治具や被削材の固定にしようしています。サイズも豊富で色々なものを固定でき重宝しています。

0人が参考にしています。

製品に使用しています

満足度：5.02021/04/12

顧客より組立を依頼されている製品に使用しています。この商品は、客先からの部品指定でした。購入に当たって、メーカー指定の場...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q強度区分はなんですか？

BT06025M～12200Tは10.9。BT14036T～36600Tは8.8です。
