ナベヤ

Tスロットナット（S45C）T溝破損防止仕様

カタログ |

4.4

平均満足度4.4

この商品のレビューをみる（18件）

この商品のFAQをみる（1件）

通常単価(税別): 420円～7,726円

税込単価: 462円～8,499円

【特長】・ボルトのとび出しによるT溝破損を防ぐため、ボルトが貫通しない仕様にな...

詳細情報を確認する

種類
Tスロットナット
材質
焼入れ鋼
仕様
並目
材質詳細
S45C
熱処理
焼入HRC30±5
表面処理
黒染め

未確定：候補が29型番あります。

商品仕様
型番リスト
詳細情報

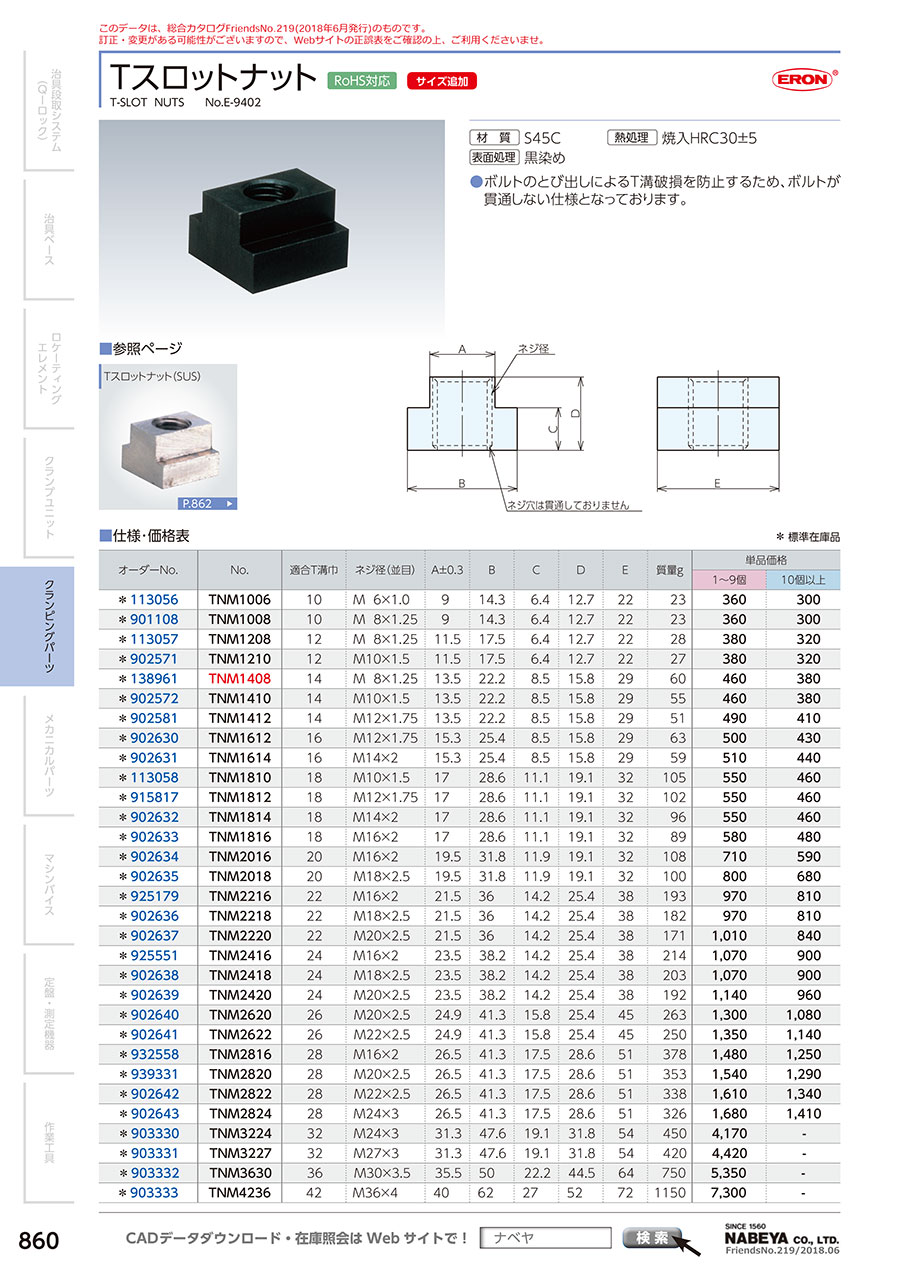

カタログ

商品仕様

外形図

Tスロットナット（S45C）T溝破損防止仕様:関連画像

型番の見方

Tスロットナット（S45C）T溝破損防止仕様:関連画像

※ 適合T溝幅：10mm、ネジ径：M8の場合の型番表記は TNM1008 となります。

製品仕様

※ 下表青字の部分をクリックするとすぐにご注文いただけます。

型番	適合T溝幅(mm)	ネジ径（並目）	A±0.3	B	C	D	E	質量(g)	適合定盤
TNM1008	10	M 8×1.25	9	14.3	6.4	12.7	22	23	－
TNM1210	12	M10×1.5	11.5	17.5	6.4	12.7	22	27	－
TNM1410	14	M10×1.5	13.5	22.2	8.5	15.8	29	55	－
TNM1412	14	M12×1.75	13.5	22.2	8.5	15.8	29	51	－
TNM1612	16	M12×1.75	15.3	25.4	8.5	15.8	29	63	テストワーク取付ブロック(TMT3045B)
TNM1614	16	M14×2	15.3	25.4	8.5	15.8	29	59	テストワーク取付ブロック(TMT3045B)
TNM1812	18	M12×1.75	17	28.6	11.1	19.1	32	102	－
TNM1814	18	M14×2	17	28.6	11.1	19.1	32	96	－
TNM1816	18	M16×2	17	28.6	11.1	19.1	32	89	－
TNM2016	20	M16×2	19.5	31.8	11.9	19.1	32	108	－
TNM2018	20	M18×2.5	19.5	31.8	11.9	19.1	32	100	－
TNM2216	22	M16×2	21.5	36	14.2	25.4	38	193	レール定盤(DK-1000) 工作用定盤（全種）
TNM2218	22	M18×2.5	21.5	36	14.2	25.4	38	182	レール定盤(DK-1000) 工作用定盤（全種）
TNM2220	22	M20×2.5	21.5	36	14.2	25.4	38	171	レール定盤(DK-1000) 工作用定盤（全種）
TNM2416	24	M16×2	23.5	38.2	14.2	25.4	38	214	－
TNM2418	24	M18×2.5	23.5	38.2	14.2	25.4	38	203	－
TNM2420	24	M20×2.5	23.5	38.2	14.2	25.4	38	192	－
TNM2620	26	M20×2.5	24.9	41.3	15.8	25.4	45	263	－
TNM2622	26	M22×2.5	24.9	41.3	15.8	25.4	45	250	－
TNM2816	28	M16×2	26.5	41.3	17.5	28.6	51	378	－
TNM2820	28	M20×2.5	26.5	41.3	17.5	28.6	51	353	－
TNM2822	28	M22×2.5	26.5	41.3	17.5	28.6	51	338	－
TNM2824	28	M24×3	26.5	41.3	17.5	28.6	51	326	－
TNM3224	32	M24×3	31.3	47.6	19.1	31.8	54	450	レール定盤(DK-2000,DK-3000M) 角定盤
TNM3227	32	M27×3	31.3	47.6	19.1	31.8	54	420	レール定盤(DK-2000,DK-3000) 角定盤
TNM3630	36	M30×3.5	35.5	50	22.2	44.5	64	750	－
TNM4236	42	M36×4	40	62	27	52	72	1150	－
TNM1408	14	M8×1.25	13.5	22.2	8.5	15.8	29	60	－

設置例

ボルト設置前

ボルト設置後

Tスロットナット（S45C）T溝破損防止仕様　適合定盤（ナベヤ製品）例

	【テストワーク取付ブロック (TMT3045B)】 Tスロットは任意のところでワーククランプができます。適合Tスロットナット型番は、TNM1612とTNM1614です。
	【レール定盤】　治具などはT溝（鋳放し）を利用して固定が可能です。　　　　　　　　　　　設備間隔（T溝ピッチ）も任意に設定可能です。　　　　　　　　　　　レール定盤 DK-1000 に適合するTスロットナット型番は、TNM2216、TNM2218、TNM2220です。　　　　　　　　　　　レール定盤 DK-2000、DK-3000 に適合するTスロットナット型番は、TNM3224、TNM3227です。
	【工作用定盤】　　治具などはT溝を利用して位置決めや固定が可能です。　　　　　　　　　　　適合Tスロットナット型番は、TNM2216、TNM2218、TNM2220です。
	【角定盤】　　フロアー型中ぐり盤用、ラジアルボール盤用として広範囲にご利用いただけます。適合Tスロットナット型番は、TNM3224、TNM3227です。

型番リスト

表示件数

型番

ネジ径

適合T溝巾

(mm)

A±0.3

(mm)

質量

(g)

最小発注数量

M8	10	14.3	6.4	12.7	22	9	23	1個
M10	12	17.5	6.4	12.7	22	11.5	27	1個
M8	14	22.2	8.5	15.8	29	13.5	60	1個
M10	14	22.2	8.5	15.8	29	13.5	55	1個
M12	14	22.2	8.5	15.8	29	13.5	51	1個
M12	16	25.4	8.5	15.8	29	15.3	63	1個
M14	16	25.4	8.5	15.8	29	15.3	59	1個
M10	18	28.6	11.1	19.1	32	-	105	1個
M12	18	28.6	11.1	19.1	32	17	102	1個
M14	18	28.6	11.1	19.1	32	17	96	1個
M16	18	28.6	11.1	19.1	32	17	89	1個
M16	20	31.8	11.9	19.1	32	19.5	108	1個
M18	20	31.8	11.9	19.1	32	19.5	100	1個
M16	22	36	14.2	25.4	38	21.5	193	1個
M18	22	36	14.2	25.4	38	21.5	182	1個
M20	22	36	14.2	25.4	38	21.5	171	1個
M16	24	38.2	14.2	25.4	38	23.5	214	1個
M18	24	38.2	14.2	25.4	38	23.5	203	1個
M20	24	38.2	14.2	25.4	38	23.5	192	1個
M20	26	41.3	15.8	25.4	45	24.9	263	1個
M22	26	41.3	15.8	25.4	45	24.9	250	1個
M16	28	41.3	17.5	28.6	51	26.5	378	1個
M20	28	41.3	17.5	28.6	51	26.5	353	1個
M22	28	41.3	17.5	28.6	51	26.5	338	1個
M24	28	41.3	17.5	28.6	51	26.5	326	1個
M24	32	47.6	19.1	31.8	54	31.3	450	1個
M27	32	47.6	19.1	31.8	54	31.3	420	1個
M30	36	50	22.2	44.5	64	35.5	750	1個
M36	42	62	27	52	72	40	1150	1個

通常単価(税別) (税込単価)	通常出荷日

420円 ( 462円 )	3日目
450円 ( 495円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	1日目
540円 ( 594円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	8日目
680円 ( 748円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	8日目
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	8日目
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	1日目
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	3日目
1,570円 ( 1,727円 )	8日目
1,720円 ( 1,892円 )	8日目
1,780円 ( 1,958円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	8日目
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
4,550円 ( 5,005円 )	3日目
4,765円 ( 5,242円 )	在庫品1日目当日出荷可能
5,669円 ( 6,236円 )	3日目
7,726円 ( 8,499円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ボルトのとび出しによるT溝破損を防ぐため、ボルトが貫通しない仕様になっています
【用途】
・定盤等のT溝でのボルト固定
【材質】S45C
【熱処理】焼入
【硬度】HRC30±5
【表面処理】黒染め
【ネジ径】M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Tスロットナット（S45C）T溝破損防止仕様のレビュー

4.4平均満足度：4.418件のレビュー

星5
56%
星4
33%
星3
11%
星2
0%
星1
0%

治具の固定に

満足度：5.02018/06/05

機上の治具を固定するのに使用しました。安心の品質ですので選びました。

1人が参考にしています。

プレス金型をプレス機に固定する目的

満足度：5.02017/08/21

プレス機に金型を取り付けるために購入しました。従来のＴスロナットはタップが貫通しているためにボルトの位置が定まらず、下...もっと読む

1人が参考にしています。

プレス型の固定用

満足度：5.02023/09/14

プレス金型を固定するナットが傷んだので代替えとして購入以前と変わりなく使用できています。

0人が参考にしています。

バイスの固定

満足度：3.02023/06/27

バイスの固定に使っています。様々なTスロに使えて便利なナットです。

0人が参考にしています。

ﾌﾟﾚｽの金型固定に使用

満足度：5.02022/08/26

使用している物がネジ山がつぶれしまったのでこの商品を頼みましたが、翌日に入荷して助かりました。

0人が参考にしています。

18件全て見る

よくあるご質問（FAQ）

Q寸法：A 以外の部分の公差はいくつになりますか?

それぞれの寸法公差は次のとおりとなります。
Ｂ：±0.3mm、Ｃ：±0.3mm、Ｄ：±0.3mm、E±：1.5mm
