インパクト用ソケット 8NV

Name: インパクト用ソケット 8NV
Brand: TONE
SKU: 223000324983
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 3,995円～38,511円特別価格

税込単価: 4,395円～42,362円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～6日目一部当日出荷可能

衝撃に強く大型の産業機械などのメンテナンスに最適なソケット。【特長】・六角ボルト・ナットの締付け・緩め...

詳細を確認

55.0

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

二面幅寸法(S寸法)

全長(L寸法)

(mm)

JANコード

トラスココード

質量(g)

二面幅部外径(D1寸法)

(mm)

最大外径(D1orD2寸法)

(mm)

二面幅部深さ（L1寸）

(mm)

貫通穴内径(d寸)

(mm)

最小発注数量

17	58	4953488267006	356-7397	462	33	48	13	14	1個
19	58	4953488267013	356-7401	453	33.5	48	14	16	1個
21	58	4953488267020	356-7419	461	36	48	15	18	1個
22	58	4953488267037	361-6568	471	37.5	48	15	18	1個
23	58	4953488267044	356-7427	476	39	48	15	20	1個
24	58	4953488267051	356-7435	478	40	48	17	20	1個
26	58	4953488267068	356-7451	487	42.5	48	17	22	1個
27	58	4953488267075	356-7478	509	45	48	17	22	1個
28	58	4953488267082	361-6576	539	48	48	17	22	1個
29	58	4953488267099	356-7494	532	48	48	17	22	1個
30	58	4953488267105	356-7508	530	49	50	17	25	1個
32	65	4953488267112	356-7524	645	52.5	50	21	25	1個
33	65	4953488267129	810-9677	636	53.0	50	23	25	1個
34	65	4953488267136	810-9678	645	54	50	23	25	1個
35	65	4953488267143	356-7541	655	55	52	23	25	1個
36	65	4953488267150	356-7567	666	57	54	23	30	1個
38	70	4953488267167	361-6584	730	58.0	55	25	30	1個
41	70	4953488267174	356-7583	765	62.0	55	25	35	1個
46	75	4953488267181	356-7605	982	69	55	27	35	1個
50	78	4953488267198	356-7621	1073	74	55	30	38	1個
54	78	4953488267204	361-6606	1131	78	55	30	41	1個
55	78	4953488267211	356-7648	1189	80	55	30	41	1個
58	78	4953488267228	356-7664	1241	84.0	55	30	-	1個
60	80	4953488267235	356-7672	1361	87.0	55	30	-	1個
63	82	4953488267242	356-7699	1383	90	60	36.5	-	1個
65	85	4953488267259	356-7702	1660	90	60	38.5	-	1個
67	87	4953488267266	387-6241	1943	97	60	38.5	39	1個
70	90	4953488267273	356-7711	1805	100	60	41.5	-	1個
71	90	4953488267280	387-6276	1855	101.0	60	42.0	39	1個
75	95	4953488267297	387-6284	2162	104	60	42.0	39	1個
77	97	4953488267303	387-6314	2312	107	60	43	39	1個
80	100	4953488267310	387-6331	2541	111	60	43	39	1個
85	105	4953488267327	387-6357	2963	118	60	46	39	1個
90	110	4953488267334	387-6373	3338	124	60	49	39	1個
95	115	4953488267341	387-6390	3831	130	60	52	39	1個

通常単価(税別) (税込単価)	通常出荷日

3,995円3,875円 ( 4,263円 )	在庫品1日目当日出荷可能
3,995円3,875円 ( 4,263円 )	在庫品1日目当日出荷可能
3,995円 ( 4,395円 )	2日目
3,995円 ( 4,395円 )	5日目
4,080円 ( 4,488円 )	5日目
4,080円 ( 4,488円 )	5日目
4,080円 ( 4,488円 )	5日目
4,080円3,957円 ( 4,353円 )	在庫品1日目当日出荷可能
4,080円 ( 4,488円 )	5日目
4,080円 ( 4,488円 )	5日目
4,080円 ( 4,488円 )	在庫品1日目当日出荷可能
4,080円 ( 4,488円 )	6日目
4,380円4,248円 ( 4,673円 )	在庫品1日目当日出荷可能
4,380円 ( 4,818円 )	6日目
4,455円 ( 4,901円 )	6日目
4,530円 ( 4,983円 )	在庫品1日目当日出荷可能
4,680円3,269円 ( 3,596円 )	5日目
5,100円3,562円 ( 3,918円 )	5日目
4,390円 ( 4,829円 )	2日目
6,285円5,682円 ( 6,250円 )	5日目
7,709円6,602円 ( 7,262円 )	5日目
6,623円 ( 7,285円 )	1日目
8,989円 ( 9,888円 )	5日目
9,489円 ( 10,438円 )	5日目
9,731円 ( 10,704円 )	5日目
11,781円11,223円 ( 12,345円 )	5日目
17,721円15,484円 ( 17,032円 )	2日目
13,758円 ( 15,134円 )	5日目
14,721円 ( 16,193円 )	5日目
19,701円18,404円 ( 20,244円 )	5日目
24,651円21,347円 ( 23,482円 )	在庫品1日目当日出荷可能
24,651円21,581円 ( 23,739円 )	5日目
21,458円 ( 23,604円 )	5日目
33,561円28,080円 ( 30,888円 )	5日目
38,511円33,061円 ( 36,367円 )	5日目

基本情報

衝撃に強く大型の産業機械などのメンテナンスに最適なソケット。
【特長】
・六角ボルト・ナットの締付け・緩め作業用インパクトソケット。
・インパクトレンチ・動力工具用で、衝撃に非常に強い設計。
・外観品質と防錆力の向上を図った無電解めっき仕様のインパクト用ソケット。
【用途】
・大型の産業機械・自動車の組み立て・メンテナンスに最適。

商品仕様

製品特長・仕様

製品の基本仕様・特長

・6角部ストロングドライブ（8NV-17～50まで）

・差込角：25.4mm

※本製品は特許登録済です。

規格表

製品番号	二面幅寸法（mm） S	寸法（mm） D₁	寸法（mm） D₂	寸法（mm） L₁	寸法（mm） L	寸法（mm） d	質量（g）	ピン適応製品番号	Oリング適応製品番号
8NV-17	17	33	48	13	58	14	462	P4040S	RAS326S
8NV-19	19	33.5	48	14	58	16	453	P4040S	RAS326S
8NV-21	21	36	48	15	58	18	461	P4040S	RAS326S
8NV-22	22	37.5	48	15	58	18	471	P4040S	RAS326S
8NV-23	23	39	48	15	58	20	476	P4040S	RAS326S
8NV-24	24	40	48	17	58	20	478	P4040S	RAS326S
8NV-26	26	42.5	48	17	58	22	487	P4040S	RAS326S
8NV-27	27	45	48	17	58	22	509	P4040S	RAS326S
8NV-28	28	48	48	17	58	22	539	P4040S	RAS326S
8NV-29	29	48	48	17	58	22	532	P4040S	RAS326S
8NV-30	30	49	50	17	58	25	530	P4040S	RAS326S
8NV-32	32	52.5	50	21	65	25	645	P4040S	RAS326S
8NV-33	33	53	50	23	65	25	636	P4040S	RAS326S
8NV-34	34	54	50	23	65	25	645	P4040S	RAS326S
8NV-35	35	55	52	23	65	25	655	P4040S	RAS326S
8NV-36	36	57	54	23	65	30	666	P4040S	RAS326S
8NV-38	38	58	55	25	70	30	730	P4040S	RAS326S
8NV-41	41	62	55	25	70	35	765	P4040S	RAS326S
8NV-46	46	69	55	27	75	35	982	P4040S	RAS326S
8NV-50	50	74	55	30	78	38	1,073	P4040S	RAS326S
8NV-54	54	78	55	30	78	41	1,131	P4040S	RAS326S
8NV-55	55	80	55	30	78	41	1,189	P4040S	RAS326S
8NV-58	58	84	55	30	78	―	1,241	P4040S	RAS326S
8NV-60	60	87	55	30	80	―	1,361	P4040S	RAS326S
8NV-63	63	90	60	36.5	82	―	1,383	P4040S	RAS326S
8NV-65	65	90	60	38.5	85	―	1,660	P4040S	RAS326S
8NV-67	67	97	60	38.5	87	39	1,943	P4040S	RAS326S
8NV-70	70	100	60	41.5	90	―	1,805	P4040S	RAS326S
8NV-71	71	101	60	42	90	39	1,855	P4040S	RAS326S
8NV-75	75	104	60	42	95	39	2,162	P4040S	RAS326S
8NV-77	77	107	60	43	97	39	2,312	P4040S	RAS326S
8NV-80	80	111	60	43	100	39	2,541	P4040S	RAS326S
8NV-85	85	118	60	46	105	39	2,963	P4040S	RAS326S
8NV-90	90	124	60	49	110	39	3,338	P4040S	RAS326S
8NV-95	95	130	60	52	115	39	3,831	P4040S	RAS326S

外形図

注意・禁止事項

警告

危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
Oリングとピンは消耗品です。劣化、摩耗したものは交換してください。

注意

工具は本来の使用目的以外には使用しないでください。
使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
ボルト・ナットのサイズに合ったものを使用してください。
ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
インパクトレンチを回転させながらナットに差し込まないでください。
ジョイントはエクステンションバーに比べると約半分の強さです。
アタッチメント類を2ヶ以上連結しないでください。
錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図4）

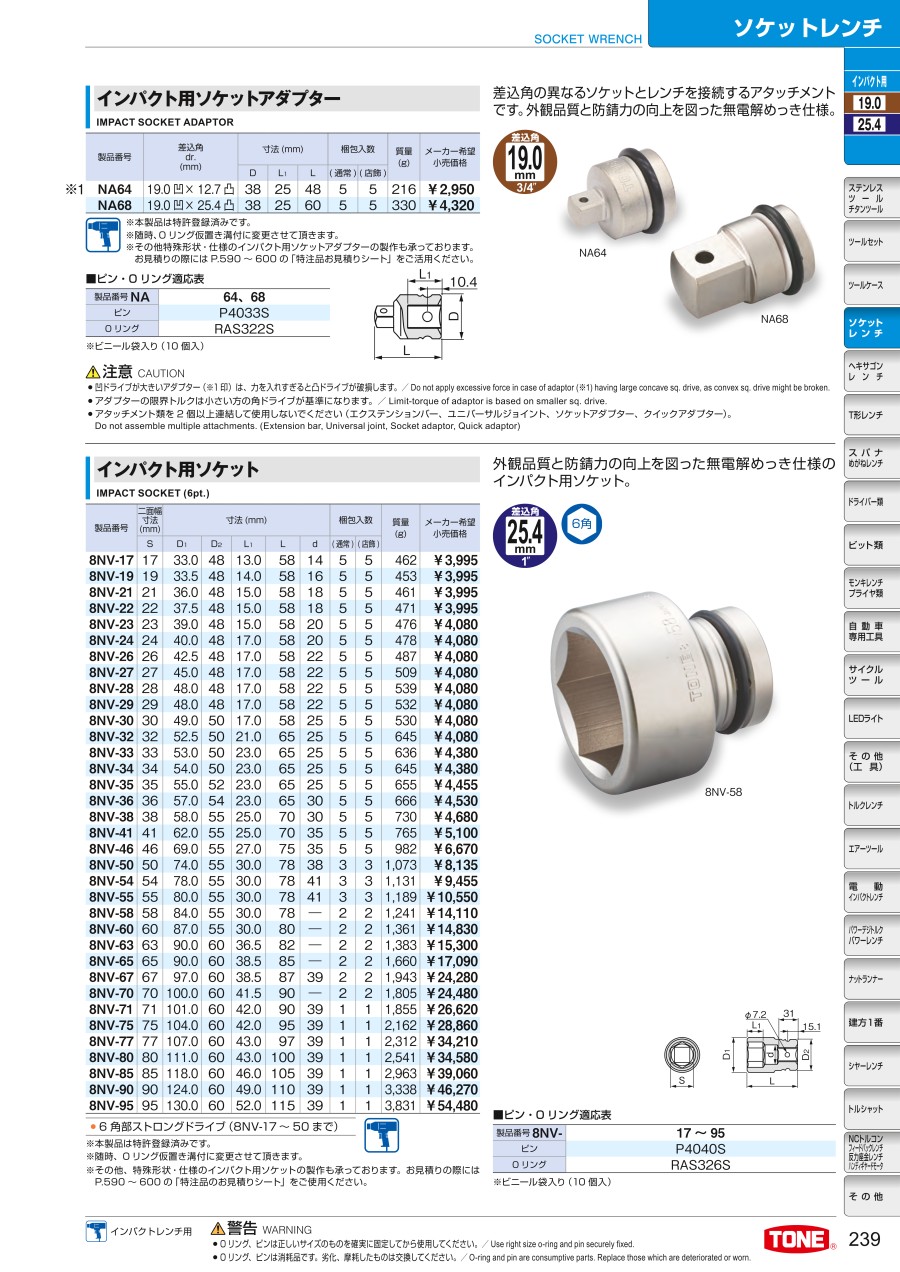

カタログ

カタログ (見開き版)

商品担当おすすめ

TONE
ヘキサゴンソケットレンチセット 400M
ヘキサゴンソケットとラチェットハンドル、エクステンションバーをコンパクトにセット。頑強なメタルケース入りで保管も安心。
TONE
ソケットレンチセット 1800M
小形機械装置などの取付け整備に必要な工具をコンパクトなケースにまとめたセット。w206× d117× h45mmのサイズで収納鬼も便利。
KTC（京都機械工具）
ソケットレンチセット（6角タイプ・差込角6.3mm）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
