ナベヤ

黒染め球面座付フランジナット（S45C）

カタログ |

通常単価(税別): 970円～2,890円

税込単価: 1,067円～3,179円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

球面座金とセットになったフランジナット。【特長】・ワーク、ボルト等の平行に影響されず常に平均安定した締...

詳細を確認

33.0

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

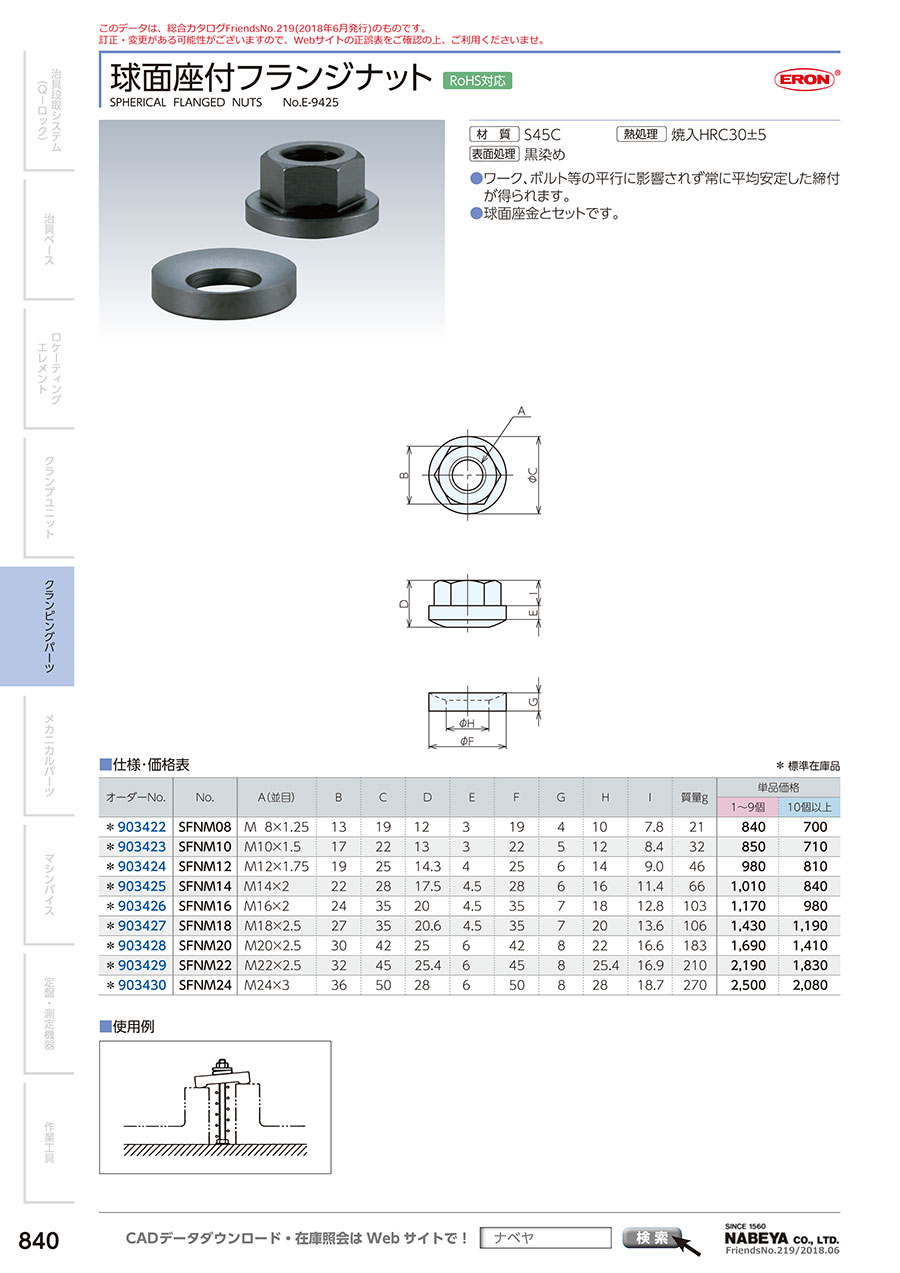

球面座付フランジナットの外観

球面座付フランジナットの寸法図

型番	A（並目）	B	C	D	E	F	G	H	I	質量g
SFNM08	M8×1.25	13	19	12	3	19	4	10	7.8	21
SFNM10	M10×1.5	17	22	13	3	22	5	12	8.4	32
SFNM12	M12×1.75	19	25	14.3	4	25	6	14	9.0	46
SFNM14	M14×2	22	28	17.5	4.5	28	6	16	11.4	66
SFNM16	M16×2	24	35	20	4.5	35	7	18	12.8	103
SFNM18	M18×2.5	27	35	20.6	4.5	35	7	20	13.6	106
SFNM20	M20×2.5	30	42	25	6	42	8	22	16.6	183
SFNM22	M22×2.5	32	45	25.4	6	45	8	25.4	16.9	210
SFNM24	M24×3	36	50	28	6	50	8	28	18.7	270

型番リスト

表示件数

型番

ネジ径

(mm)

最小発注数量

M8	13	19	12	3	19	4	10	7.8	1個
M10	17	22	13	3	22	5	12	8.4	1個
M12	19	25	14.3	4	25	6	14	9	1個
M14	22	28	17.5	4.5	28	6	16	11.4	1個
M16	24	35	20	4.5	35	7	18	12.8	1個
M18	27	35	20.6	4.5	35	7	20	13.6	1個
M20	30	42	25	6	42	8	22	16.6	1個
M22	32	45	25.4	6	45	8	25.4	16.9	1個
M24	36	50	28	6	50	8	28	18.7	1個

通常単価(税別) (税込単価)	通常出荷日

970円 ( 1,067円 )	3日目
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	3日目
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	3日目
1,960円 ( 2,156円 )	8日目
2,540円 ( 2,794円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

球面座金とセットになったフランジナット。
【特長】
・ワーク、ボルト等の平行に影響されず常に平均安定した締付が得られます。
・材質はS45C。
・熱処理は焼入HRC30±5。
・表面処理は黒染め。
【用途】
・平行が出ていない箇所のワークの締付に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

黒染め球面座付フランジナット（S45C）のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

加工冶具のクランプ固定用に

満足度：3.02019/11/13

客先から設計を含み製作を依頼された加工冶具のクランプ固定用に使いました。加工冶具にクランプで固定する物のばらつきが大きい...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qサイズのバリエーションの種類はどのようになっていますか？

M8～M24まであります。
