ナベヤ

U型クランプ

カタログ |

数量スライド割引

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 3,130円～83,725円

税込単価: 3,443円～92,098円

ワークの固定に使用するクランピングパーツ。【特長】・U型なので、ナットを外さな...

詳細情報を確認する

材質詳細
S45C

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

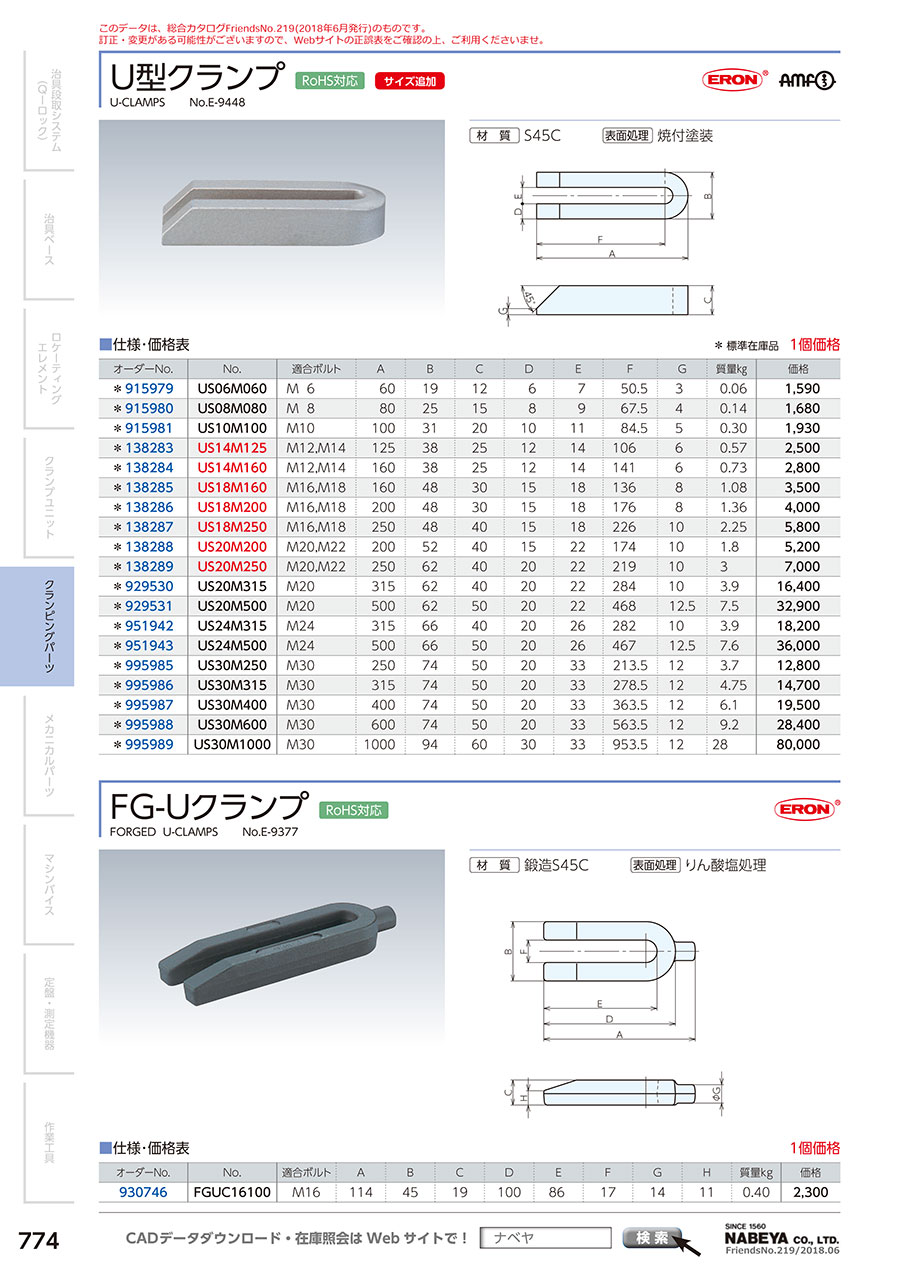

U型クランプの外観

U型クランプの使用例A

U型クランプの使用例B

型番リスト

表示件数

型番

種類

全長

(mm)

全幅

(mm)

適合ボルト

本体材質

(mm)

質量

(kg)

表面処理

最小発注数量

クランプ単品	60	19	M6	一般鋼・鋳鉄	-	-	12	6	7	50.5	3	0.06	焼付塗装	1個
クランプ単品	80	25	M8	一般鋼・鋳鉄	-	-	15	8	9	67.5	4	0.14	焼付塗装	1個
クランプ単品	100	31	M10	一般鋼・鋳鉄	-	-	20	10	11	84.5	5	0.3	焼付塗装	1個
クランプ単品	125	38	M12、M14	一般鋼・鋳鉄	-	-	25	12	14	106	6	0.57	焼付塗装	1個
クランプ単品	160	38	M12、M14	一般鋼・鋳鉄	-	-	25	12	14	141	6	0.73	焼付塗装	1個
クランプ単品	160	48	M16、M18	一般鋼・鋳鉄	-	-	30	15	18	136	8	1.08	焼付塗装	1個
クランプ単品	200	48	M16、M18	一般鋼・鋳鉄	-	-	30	15	18	176	8	1.36	焼付塗装	1個
クランプ単品	250	48	M16、M18	一般鋼・鋳鉄	-	-	40	15	18	226	10	2.25	焼付塗装	1個
クランプ単品	200	52	M20、M22	一般鋼・鋳鉄	-	-	40	15	22	174	10	1.8	焼付塗装	1個
クランプ単品	250	62	M20、M22	一般鋼・鋳鉄	-	-	40	20	22	219	10	3	焼付塗装	1個
クランプ単品	315	62	M20	一般鋼・鋳鉄	-	-	40	20	22	284	10	3.9	焼付塗装	1個
クランプ単品	500	62	M20	一般鋼・鋳鉄	-	-	50	20	22	468	12.5	7.5	焼付塗装	1個
クランプ単品	315	66	M24	一般鋼・鋳鉄	-	-	40	20	26	282	10	3.9	焼付塗装	1個
クランプ単品	500	66	M24	一般鋼・鋳鉄	-	-	50	20	26	467	12.5	7.6	焼付塗装	1個
クランプ単品	1000	94	M30	一般鋼・鋳鉄	-	-	60	30	33	953.5	12	28	焼付塗装	1個
クランプ単品	250	74	M30	一般鋼・鋳鉄	-	-	50	20	33	213.5	12	3.7	焼付塗装	1個
クランプ単品	315	74	M30	一般鋼・鋳鉄	-	-	50	20	33	278.5	12	4.75	焼付塗装	1個

通常単価(税別) (税込単価)	通常出荷日

3,130円 ( 3,443円 )	5日目
3,180円 ( 3,498円 )	3日目
3,730円 ( 4,103円 )	3日目
4,239円 ( 4,663円 )	3日目
4,840円 ( 5,324円 )	3日目
6,050円 ( 6,655円 )	3日目
7,033円 ( 7,736円 )	3日目
9,098円 ( 10,008円 )	3日目
8,367円 ( 9,204円 )	3日目
11,180円 ( 12,298円 )	3日目
17,141円 ( 18,855円 )	3日目
34,516円 ( 37,968円 )	3日目
19,045円 ( 20,950円 )	3日目
37,686円 ( 41,455円 )	3日目
83,725円 ( 92,098円 )	3日目
17,705円 ( 19,476円 )	3日目
20,135円 ( 22,149円 )	3日目

詳細情報

基本情報

基本情報

ワークの固定に使用するクランピングパーツ。
【特長】
・U型なので、ナットを外さなくても、クランプの脱着が可能
・材質：S45C
・表面処理：焼付塗装
【用途】
・ワークの固定に便利

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

U型クランプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ワーククランプ用

満足度：5.02023/04/20

一般的なU字クランプです。ナットをゆるめるだけで取り外しができて非常に扱いやすいです。作りもしっかりしていて安心して使...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q一番大きい物の長さはいくつですか？

全長250mmです。
