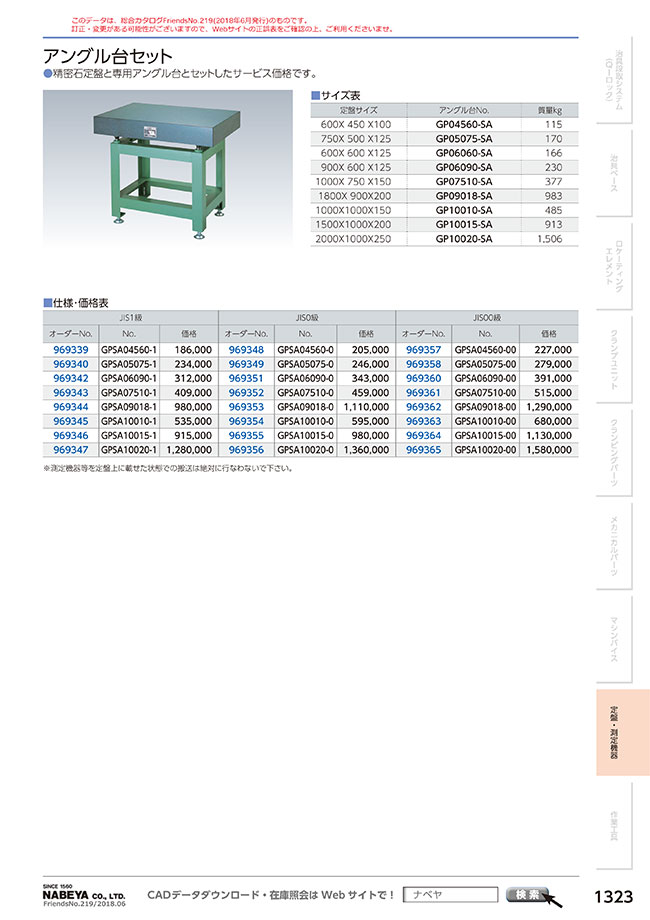

石定盤アングル台セット（JIS1級）

• 精密石定盤と専用アングル台とセット。
• 定盤のズレ、脱落は内蔵のレベルジャッキにより最小に抑えます。
• 石定盤の専用台です。
• 定盤設置時の高さ寸法はおおよそ800mmとなります。

（1）目的・用途を確認する

まず最初に定盤を何に使用するのか目的や用途を明確にする必要がございます。
検査を行うのためなのか、測定や工作など汎用的な使い方をしたいのか明確にすることで定盤の選定ができます。

（2）サイズを確認する

搭載物の寸法から必要な定盤のサイズを検討します。搭載物が大きい場合や大きな面積を有する場合は定盤を複数枚並べて使用することもご検討ください。

（3）許容荷重を確認する

搭載物の重量が定盤の許容荷重以内か確認ください。許容荷重を超える場合は定盤のサイズを大きくし、より許容荷重が高い定盤を選定するなどご検討ください。
（デジタルカタログ上の許容荷重と耐荷重は同意語としています。また許容荷重は平面度を保証するものではございません。）

（4）平面度を確認する

定盤の「平面度」は測定値の信用性に影響します。特に検査・測定用定盤の場合は平面度が目的の精度かどうか確認が必要です。

t：全面の平面度の許容差
l：最も近い上の100mm に丸めた定盤の対角線の呼び長さ(mm)

C1・C2：定盤の等級に対する定数

※対角線の長さは、最も近い上の100mmに丸めた値。0・00級は0.5μm、1級は1μmに近い方の値に丸めてあります。

定盤は一般的に鋳鉄製と石製が多く用いられています。
鋳鉄製は落下などの衝撃に強いため、搭載物やジグの固定を行う、定盤の移動がある、搭載物を設置の際に強い衝撃が予想される場合におすすめです。
また、鋳鉄製は石製と比較し、安価に追加工することができます。石製はより高い精度、耐摩耗性、温度変化の影響がされにくいなど測定作業に優れた定盤です。ただし衝撃荷重に弱いため細心の注意が必要です。

各定盤の特長

定盤使用面の傾きは検査・測定値の信頼性に影響します。
据付作業ではその傾きを最小限に抑えるためレベル出しを行います。定盤の調整ポイント（調整ねじ、又はレベリングブロックなどで定盤を受ける部位）は主要ポイントと補助ポイントに分けてレベル出しを行います。

定盤の調整ポイント

アングル台付定盤の水準器の配置例
