	ナベヤ製缶用蜂ノ巣定盤
	ナベヤ箱型定盤（摺合A級）
	ナベヤ Tスロットナット（S45C）T溝破損防止仕様

カタログ |

ナベヤ

工作用定盤

通常単価(税別): 193,800円～4,590,000円

税込単価: 213,180円～5,049,000円

通常出荷日：62日目

機械、機器の組付け、調整等の作業に使用する定盤。【特長】・T溝付き。・治具などはT溝を利用して位置決め...

詳細を確認

商品タイプ
定盤
材質
FC250
本体/オプション
本体

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品仕様

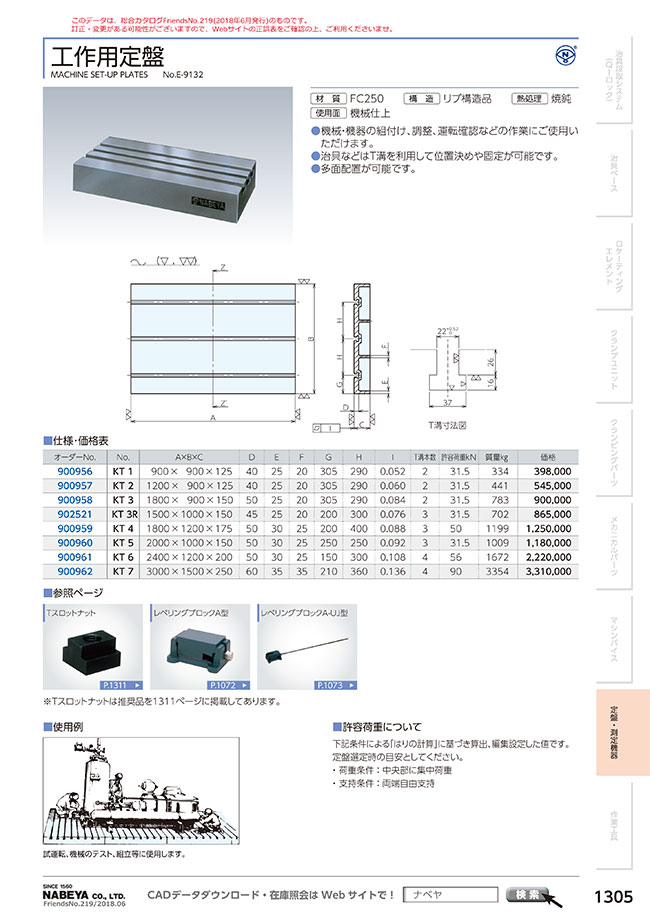

工作用定盤の外観

工作用定盤の寸法図

オーダーNo.	型番	サイズ			T溝本数	許容荷重kN	質量kg
900956	KT1	900	900	125	2	31.5	334
900957	KT2	1200	900	125	2	31.5	441
900958	KT3	1800	900	150	2	31.5	783
902521	KT3R	1500	1000	150	3	31.5	702
900959	KT4	1800	1200	175	3	50	1199
900960	KT5	2000	1000	150	3	31.5	1009
900961	KT6	2400	1200	200	4	56	1672
900962	KT7	3000	1500	250	4	90	3354

商品TOP

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

平面精度(μm)
- 52
- 60
- 76
- 84
- 88
- 92
- 108
- 136
A(mm)
- 900
- 1200
- 1500
- 1800
- 2000
- 2400
- 3000
B(mm)
- 900
- 1000
- 1200
- 1500
C(mm)
- 125
- 150
- 175
- 200
- 250
質量(kg)
- 334
- 441
- 702
- 783
- 1009
- 1199
- 1672
- 3354
T溝本数(本)
- 2
- 3
- 4
タイプ
- KT
出荷日
すべて
62日以内

型番リスト

表示件数

型番

平面精度

(μm)

(mm)

質量

(kg)

T溝本数

(本)

(mm)

最小発注数量

52	900	900	125	334	2	40	25	20	305	290	1個
60	1200	900	125	441	2	40	25	20	305	290	1個
84	1800	900	150	783	2	50	25	20	305	290	1個
76	1500	1000	150	702	3	45	25	20	200	300	1個
88	1800	1200	175	1199	3	50	30	25	200	400	1個
92	2000	1000	150	1009	3	50	30	25	250	250	1個
108	2400	1200	200	1672	4	50	30	25	150	300	1個
136	3000	1500	250	3354	4	60	35	35	210	360	1個

通常単価(税別) (税込単価)	通常出荷日

590,750円 ( 649,825円 )	62日目
807,500円 ( 888,250円 )	62日目
1,190,000円 ( 1,309,000円 )	62日目
1,173,000円 ( 1,290,300円 )	62日目
193,800円 ( 213,180円 )	62日目
1,470,500円 ( 1,617,550円 )	62日目
2,609,500円 ( 2,870,450円 )	62日目
4,590,000円 ( 5,049,000円 )	62日目

詳細情報

基本情報

機械、機器の組付け、調整等の作業に使用する定盤。
【特長】
・T溝付き。
・治具などはT溝を利用して位置決めや固定が可能。
・多面配置が可能。
【用途】
・組付け、調整等、工作作業に便利。

商品担当おすすめ

ナベヤ
箱型定盤（機械仕上）,六面加工
六面加工あり。検査・測定から工作・組立まで幅広くご使用可能な箱型定盤（機械仕上）。
ナベヤ
箱型定盤（摺合A級）
新潟精機（SK）
精密T型石定盤

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

工作用定盤のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q許容荷重は何KNですか？

サイズにより異なりますが、31.5～90KNです。
