	ナベヤ Tスロットナット（S45C）T溝破損防止仕様
	サカエ RKラック（均等耐荷重：250kg/段・5段タイプ）
	ミスミＴスロットナット

カタログ |

ナベヤ

レール型定盤機械仕上

通常単価(税別): 91,800円～368,900円特別価格

税込単価: 100,980円～405,790円特別価格

一部SALE 2026.03.31まで

通常出荷日：3日目～62日目

フロアーに敷き詰め使用するレール型定盤。【特長】・材質：FC250。熱処理：焼鈍。使用面：機械仕上げ。...

詳細を確認

商品タイプ
定盤
材質
FC250
本体/オプション
本体

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

DK1000

DK2000～4000

IS3300

MS3300

製品仕様

レール定盤の外観

レール定盤の外形図

商品TOP

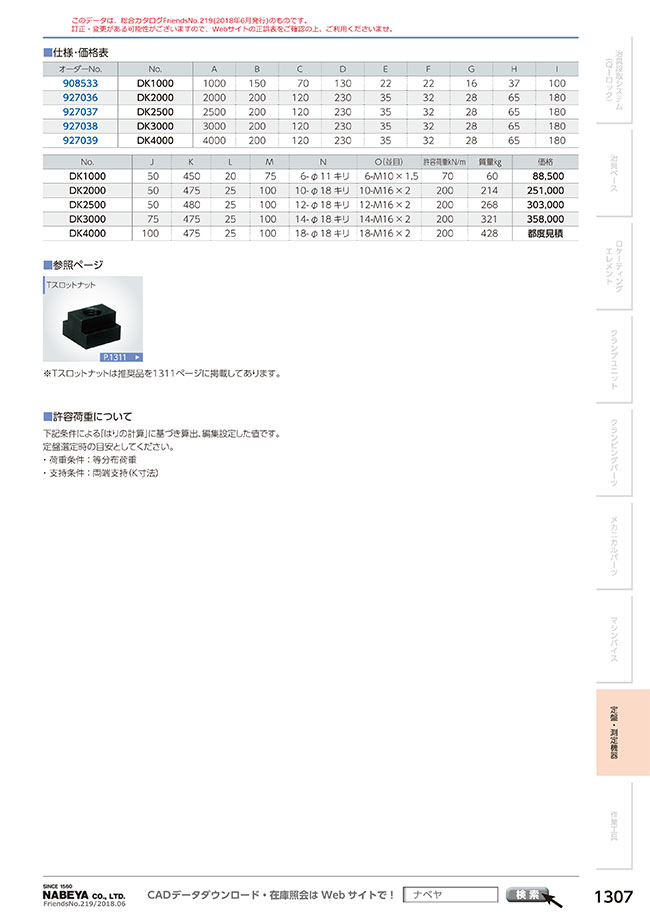

カタログ (見開き版)

絞り込み条件：17 項目の仕様が未選択です

A(mm)
- 1000
- 2000
- 2500
- 3000
B(mm)
- 150
- 200
C(mm)
- 70
- 120
D(mm)
- 130
- 230
E(mm)
- 22
- 35
F(mm)
- 22
- 32
G(mm)
- 16
- 28
H(mm)
- 37
- 65
I(mm)
- 100
- 180
J(mm)
- 50
- 75
K(mm)
- 450
- 475
- 480
L(mm)
- 20
- 25
M(mm)
- 75
- 100
N(mm)
- 6-φ11キリ
- 10-φ18キリ
- 12-φ18キリ
- 14-φ18キリ
O
- 6-M10
- 10-M16
- 12-M16
- 14-M16
質量(kg)
- 60
- 214
- 268
- 321
耐荷重(kN)
- 70
- 200
タイプ
- DK
出荷日
すべて
3日以内
4日以内
62日以内

型番リスト

表示件数

型番

(mm)

質量

(kg)

耐荷重

(kN)

最小発注数量

1000	150	70	130	22	22	16	37	100	50	450	20	75	6-φ11キリ	6-M10	60	70	1個
2000	200	120	230	35	32	28	65	180	50	475	25	100	10-φ18キリ	10-M16	214	200	1個
2500	200	120	230	35	32	28	65	180	50	480	25	100	12-φ18キリ	12-M16	268	200	1個
3000	200	120	230	35	32	28	65	180	75	475	25	100	14-φ18キリ	14-M16	321	200	1個

通常単価(税別) (税込単価)	通常出荷日

91,800円 ( 100,980円 )	4日目
258,400円250,105円 ( 275,116円 )	3日目
311,950円 ( 343,145円 )	62日目
368,900円357,058円 ( 392,764円 )	3日目

詳細情報

基本情報

フロアーに敷き詰め使用するレール型定盤。
【特長】
・材質：FC250。熱処理：焼鈍。使用面：機械仕上げ。
・大型製品、設備の試験以外に組立などにもご使用いただけます。
・複数で使用して自由な作業スペースの確保が可能です。
・治具などはT溝（鋳放し）を利用して固定が可能です。
・設置間隔（T溝ピッチ）も任意に設定可能です。
・基礎固定、埋め戻しを行うことで強固にできます。
【用途】
・大型製品、設備、組み立て等に便利。

商品担当おすすめ

ナベヤ
箱型定盤（機械仕上）,六面加工
六面加工あり。検査・測定から工作・組立まで幅広くご使用可能な箱型定盤（機械仕上）。
ナベヤ
箱型定盤（摺合A級）
新潟精機（SK）
精密T型石定盤

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レール型定盤機械仕上のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q設置方法はなんですか？

調整ボルトで芯出し、アンカーボルトで基礎と固定した後、コンクリートで埋めます。
