ナベヤ

ドロークランプ

ドロークランプ
通常単価(税別)
5,989円～7,953円
税込単価
6,588円～8,748円

ワークを下から引き込んで固定します。刃物への干渉が少なく、5軸加工機・複合機の...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

商品情報





製品特長・仕様

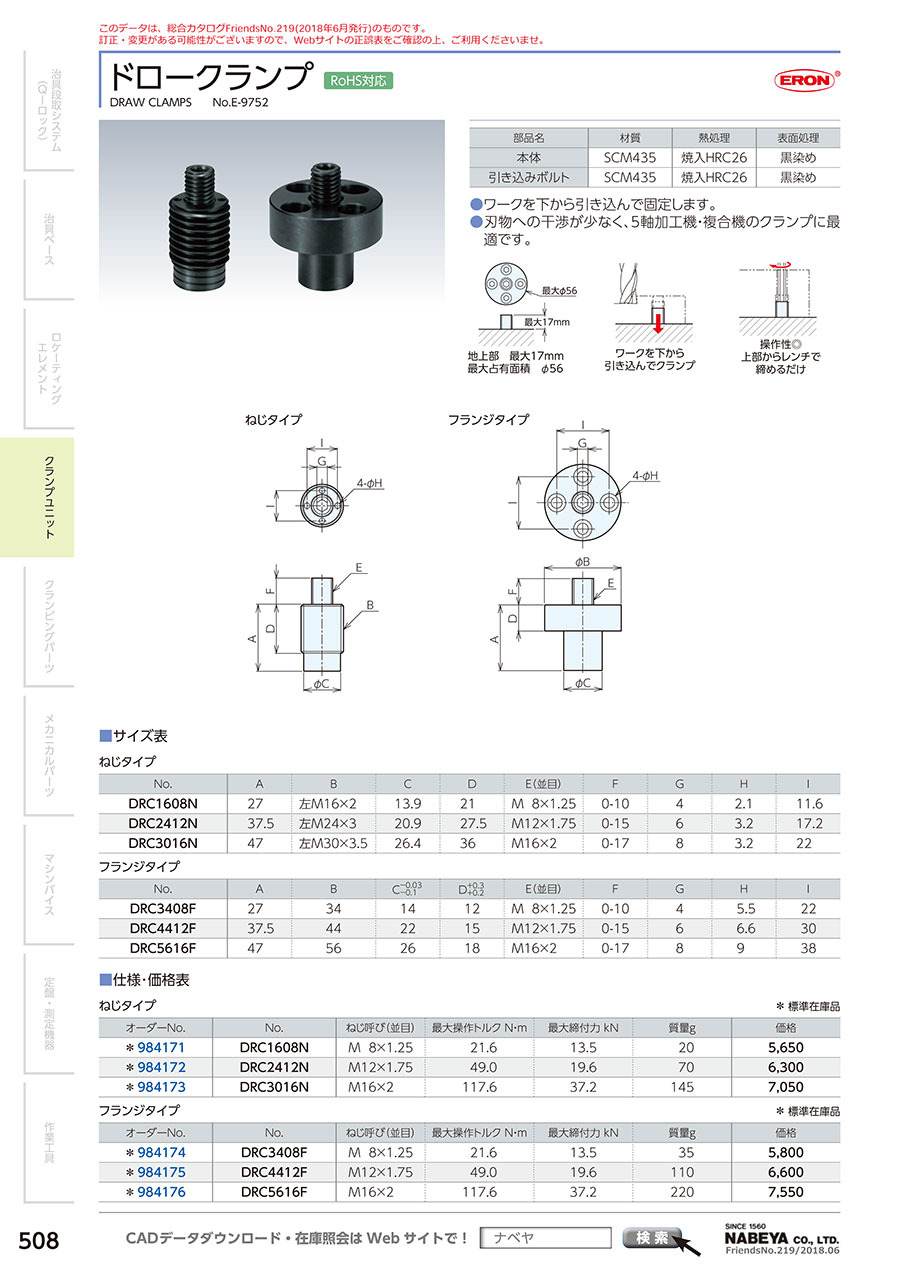

製品の基本仕様・特長

部品構成

ドロークランプ 部品構成1

ねじタイプ

ドロークランプ 部品構成2

フランジタイプ

No.部品構成
（1）引き込みボルト
（2）本体
（3）引き込みボルト
（4）本体



外形図

ねじタイプ
ドロークランプ 外形図1
フランジタイプ
ドロークランプ 外形図2



使用方法・使用事例

使用方法

ねじタイプの取り付けは、緩み止めが必要です。
クランプ本体、取付プレートのねじ部にネジロックを塗布してください。
締付には六角レンチなど、外形寸法のH寸にあった棒などを使用してねじ込んで下さい。
引き込みボルトは内蔵されたばねによって飛び出しています。
安全の為、ワークをセットする前に、引き込みボルトを本体にねじ込んで固定してください。

引き込みボルトの先端の六角穴にレンチを挿し、底に当たるまで押して、底部のねじ穴にセットしてください。

ワークセット後、六角レンチを使用して、左（反時計回り）に回して、引き込みボルトをワークのねじと嵌合させ、締付けます。

1個のワークに対し、複数のドロークランプを使用する場合は、引き込みボルトを均等に締付けてください。
アンクランプする前に、切屑の除去を行ってください。クランプ内部への切屑の侵入を防止できます。

ドロークランプ 使用方法1
ドロークランプ 使用方法2

取り付加工寸法

ドロークランプ 取り付加工寸法1
No.AB+0.1/0C+2/0D±0.3E
DRC1608N左M16X214.22228C1
DRC2412N左M24X321.228.538.5C1.5
DRC3016N左M30X3.526.83748C2
ドロークランプ 取り付加工寸法2
No.A±0.2B+0.1/0C±0.2D±0.3E
（並目）		F
DRC3408F34.51412.515.5M5X0.822
DRC4412F44.52215.523M6X1.030
DRC5616F56.52618.529.5M8X1.2538

使用事例

ドロークランプ 使用事例

注意・禁止事項

注意・禁止事項

最大操作トルクを超える力を加えないで下さい。製品の故障、破損する恐れがあります。
引き込みボルトはワークセット時のみ、本体にねじ込んでください。
切屑やゴミが内部に進入すると故障の原因となります。

型番リスト

表示件数
  • 1
    • 型番
    DRC-1608N
    DRC-2412N
    DRC-3016N
    DRC-3408F
    DRC-4412F
    DRC-5616F

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    質量

    (kg)

    		最小発注数量
    27
    左M16×2
    13.9
    21
    M8×1.25
    0～10
    4
    2.1
    11.6
    0.02
    1個
    37.5
    左M24×3
    20.9
    27.5
    M12×1.75
    0～15
    6
    3.2
    17.2
    0.07
    1個
    47
    左M30×3.5
    26.4
    36
    M16×2
    0～17
    8
    3.2
    22
    0.145
    1個
    27
    34
    14
    12
    M8×1.25
    0～10
    4
    5.5
    22
    0.035
    1個
    37.5
    44
    22
    15
    M12×1.75
    0～15
    6
    6.6
    30
    0.11
    1個
    47
    56
    26
    18
    M16×2
    0～17
    8
    9
    38
    0.22
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,989円
    ( 6,588円 )
    3日目
    6,674円
    ( 7,341円 )
    3日目
    7,408円
    ( 8,149円 )
    3日目
    6,172円
    ( 6,789円 )
    3日目
    6,995円
    ( 7,695円 )
    3日目
    7,953円
    ( 8,748円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ワークを下から引き込んで固定します。刃物への干渉が少なく、5軸加工機・複合機のクランプに最適です。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
