ナベヤ

スイングクランプセットS型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 5,577円～13,800円

税込単価: 6,135円～15,180円

【特長】・自在に旋回させられるので、ワークの脱着が容易に行える。・小型で省スペ...

詳細情報を確認する

種類
クランプユニット・用品
クランプユニット/オプション
ユニット
クランプ方法
上面ネジ固定式
本体材質
焼入れ鋼
材質詳細
S45C
熱処理
焼入
表面処理
黒染め

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

小型で省スペース
ワークサイズの治具プレートでも配置する事ができ、コスト削減につながります。

クランプ方向自在
スイング時のガイド溝がないので、自由に動かしてクランプできます。

内蔵スプリングで
アンクランプ時に自動上昇

治具に組み込んで薄物ワークに
低い位置をクランプするのに最適です。

豊富なサイズ
小物対応M4から大物対応M16まで。

・RoHS対応

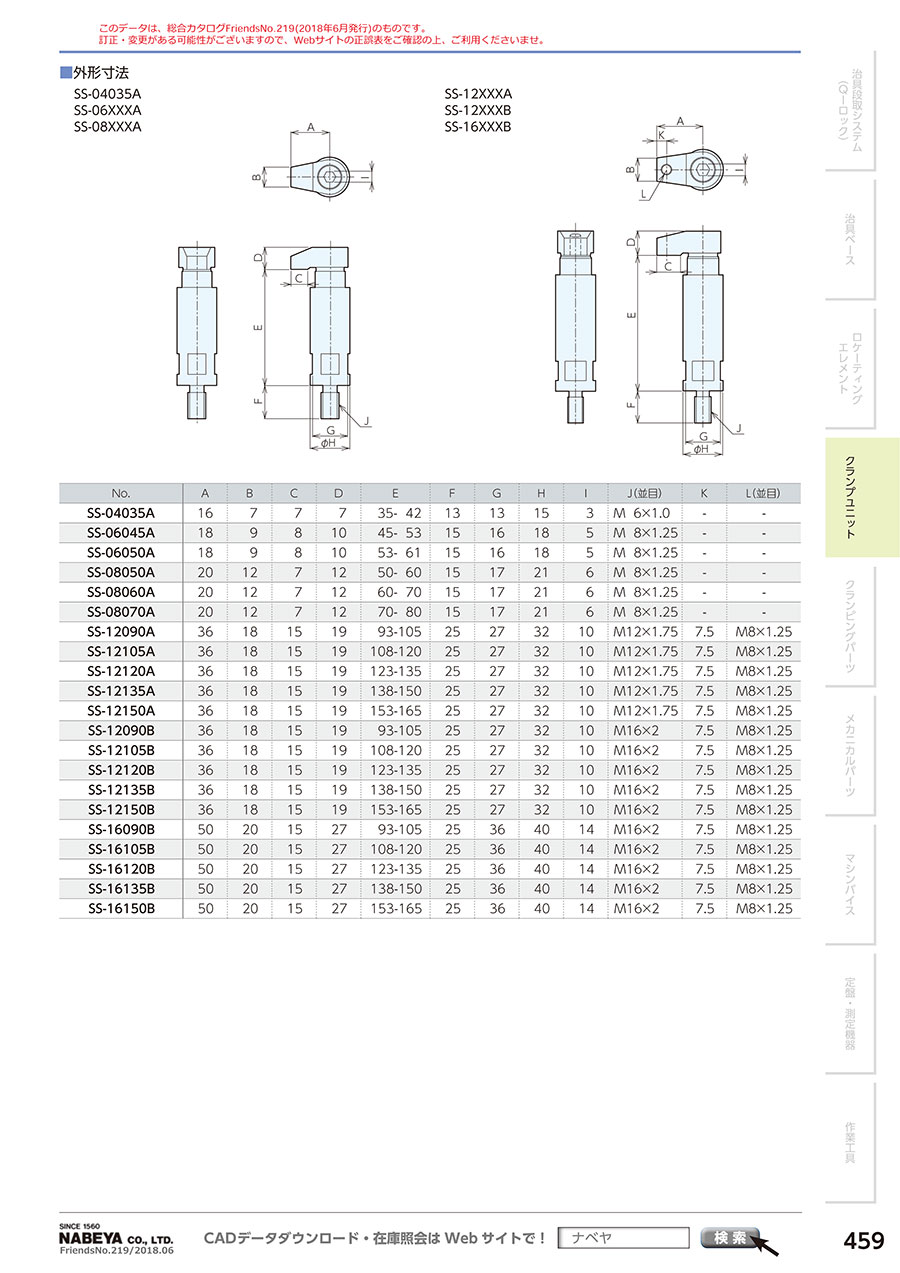

外形図

使用方法・使用事例

使用方法

部品構成

-	部品構成
（1）	スイングクランプS型
（2）	スイングクランプホルダーS型

選定サポート情報

製品ラインナップ

注意・禁止事項

最大トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用下さい。
クランプストロークを超える範囲でご使用されますと、スイングヘッドまたはシリンダの損傷の原因になります。

型番リスト

表示件数

型番

クランプストロークMIN

(mm)

クランプストロークMAX

(mm)

質量

(kg)

H min

(mm)

H max

(mm)

最小発注数量

35	42	16	7	22	6	35	13	15	M6	13	7	3	-	-	0.04	35	42	1個
45	53	18	9	26	9	45	15	18	M8	16	10	5	-	-	0.11	45	53	1個
53	61	18	9	26	9	53	15	18	M8	16	10	5	-	-	0.12	53	61	1個
50	60	20	12	30	11	50	15	21	M8	17	12	6	-	-	0.16	50	60	1個
60	70	20	12	30	11	60	15	21	M8	17	12	6	-	-	0.19	60	70	1個
70	80	20	12	30	11	70	15	21	M8	17	12	6	-	-	0.22	70	80	1個
93	105	36	18	50	17	90	25	32	M12	27	19	10	7.5	M8	0.63	93	105	1個
93	105	36	18	50	17	90	25	32	M16	27	19	10	7.5	M8	0.63	93	105	1個
108	120	36	18	50	17	105	25	32	M12	27	19	10	7.5	M8	0.73	108	120	1個
108	120	36	18	50	17	105	25	32	M16	27	19	10	7.5	M8	0.73	108	120	1個
123	135	36	18	50	17	120	25	32	M12	27	19	10	7.5	M8	0.83	123	135	1個
123	135	36	18	50	17	120	25	32	M16	27	19	10	7.5	M8	0.82	123	135	1個
138	150	36	18	50	17	135	25	32	M12	27	19	10	7.5	M8	0.92	138	150	1個
138	150	36	18	50	17	135	25	32	M16	27	19	10	7.5	M8	0.92	138	150	1個
153	165	36	18	50	17	150	25	32	M12	27	19	10	7.5	M8	1.01	153	165	1個
153	165	36	18	50	17	150	25	32	M16	27	19	10	7.5	M8	1.01	153	165	1個
93	105	50	20	68	25	90	25	40	M16	36	27	14	7.5	M8	1.08	93	105	1個
108	120	50	20	68	25	105	25	40	M16	36	27	14	7.5	M8	1.23	108	120	1個
123	135	50	20	68	25	120	25	40	M16	36	27	14	7.5	M8	1.38	123	135	1個
138	150	50	20	68	25	135	25	40	M16	36	27	14	7.5	M8	1.53	138	150	1個
153	165	50	20	68	25	150	25	40	M16	36	27	14	7.5	M8	1.68	153	165	1個

通常単価(税別) (税込単価)	通常出荷日

6,721円 ( 7,393円 )	3日目
7,544円 ( 8,298円 )	3日目
7,863円 ( 8,649円 )	1日目
5,577円 ( 6,135円 )	3日目
5,715円 ( 6,287円 )	3日目
5,851円 ( 6,436円 )	3日目
8,044円 ( 8,848円 )	3日目
8,044円 ( 8,848円 )	5日目
8,408円 ( 9,249円 )	3日目
8,408円 ( 9,249円 )	1日目
9,998円 ( 10,998円 )	3日目
9,998円 ( 10,998円 )	3日目
10,362円 ( 11,398円 )	3日目
10,362円 ( 11,398円 )	3日目
11,167円 ( 12,284円 )	3日目
11,167円 ( 12,284円 )	1日目
10,907円 ( 11,998円 )	3日目
11,349円 ( 12,484円 )	3日目
12,620円 ( 13,882円 )	在庫品1日目当日出荷可能
13,346円 ( 14,681円 )	1日目
13,800円 ( 15,180円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・自在に旋回させられるので、ワークの脱着が容易に行える。
・小型で省スペース。
・クランプヘッドは360°旋回。
・材質：S45C。
・熱処理：焼入HRC30。
・表面処理：黒染め。
【用途】
・ワークの押さえに最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
