ナベヤ

ダブルスクリュー

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 1,290円～4,095円

税込単価: 1,419円～4,505円

既存のタップ穴の径が変えられるクランピングパーツ。【特長】・ゆるみ止めつき【用...

詳細情報を確認する

種類
治具用ボルト
仕様
並目

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ダブルスクリューの外観

ダブルスクリューの外形図

規格表

型番	A（並目）	B（並目）	C	質量g
DS0603	M6×1.0	M3×0.5	6.5	1
DS0804	M8×1.25	M4×0.7	7.5	1.5
DS1006	M10×1.5	M6×1.0	10.5	3
DS1208	M12×1.75	M8×1.25	12.5	5
DS1610	M16×2	M10×1.5	17	13
DS1612	M16×2	M12×1.75	17	9
DS2014	M20×2.5	M14×2	18	18
DS2416	M24×3	M16×2	20	30
DS0603S	M6×1.0	M3×0.5	6.5	1
DS0804S	M8×1.25	M4×0.7	7.5	1.5
DS0805S	M8×1.25	M5×0.8	7.5	1.5
DS1006S	M10×1.5	M6×1.0	10.5	3
DS1208S	M12×1.75	M8×1.25	12.5	5
DS1612S	M16×2	M12×1.75	17	9
DS2416S	M24×3	M16×2	20	30

型番リスト

表示件数

型番

ネジ径

全長

(mm)

材質

(mm)

質量

(g)

材質詳細

表面処理

最小発注数量

M6	6.5	一般鋼・鋳鉄	M3×0.5	1	SUM22L	黒染め	1個
M6	6.5	ステンレス	M3×0.5	1	SUS303	-	1個
M8	7.5	一般鋼・鋳鉄	M4×0.7	1.5	SUM22L	黒染め	1個
M8	7.5	ステンレス	M4×0.7	1.5	SUS303	-	1個
M8	7.5	ステンレス	M5×0.8	1.5	SUS303	-	1個
M10	10.5	一般鋼・鋳鉄	M6×1.0	3	SUM22L	黒染め	1個
M10	10.5	ステンレス	M6×1.0	3	SUS303	-	1個
M12	12.5	一般鋼・鋳鉄	M8×1.25	5	SUM22L	黒染め	1個
M12	12.5	ステンレス	M8×1.25	5	SUS303	-	1個
M16	17	一般鋼・鋳鉄	M10×1.5	13	SUM22L	黒染め	1個
M16	17	一般鋼・鋳鉄	M12×1.75	9	SUM22L	黒染め	1個
M16	17	ステンレス	M12×1.75	9	SUS303	-	1個
M20	18	一般鋼・鋳鉄	M14×2	18	SUM22L	黒染め	1個
M24	20	一般鋼・鋳鉄	M16×2	30	SUM22L	黒染め	1個
M24	20	ステンレス	M16×2	30	SUS303	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
2,070円 ( 2,277円 )	3日目
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
2,070円 ( 2,277円 )	3日目
2,190円 ( 2,409円 )	15日目
1,370円 ( 1,507円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	3日目
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	3日目
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	3日目
2,530円 ( 2,783円 )	3日目
2,690円 ( 2,959円 )	3日目
4,095円 ( 4,505円 )	3日目

詳細情報

基本情報

基本情報

既存のタップ穴の径が変えられるクランピングパーツ。
【特長】
・ゆるみ止めつき
【用途】
・タップ穴径の変更に便利
・タップ穴不具合の修正に便利

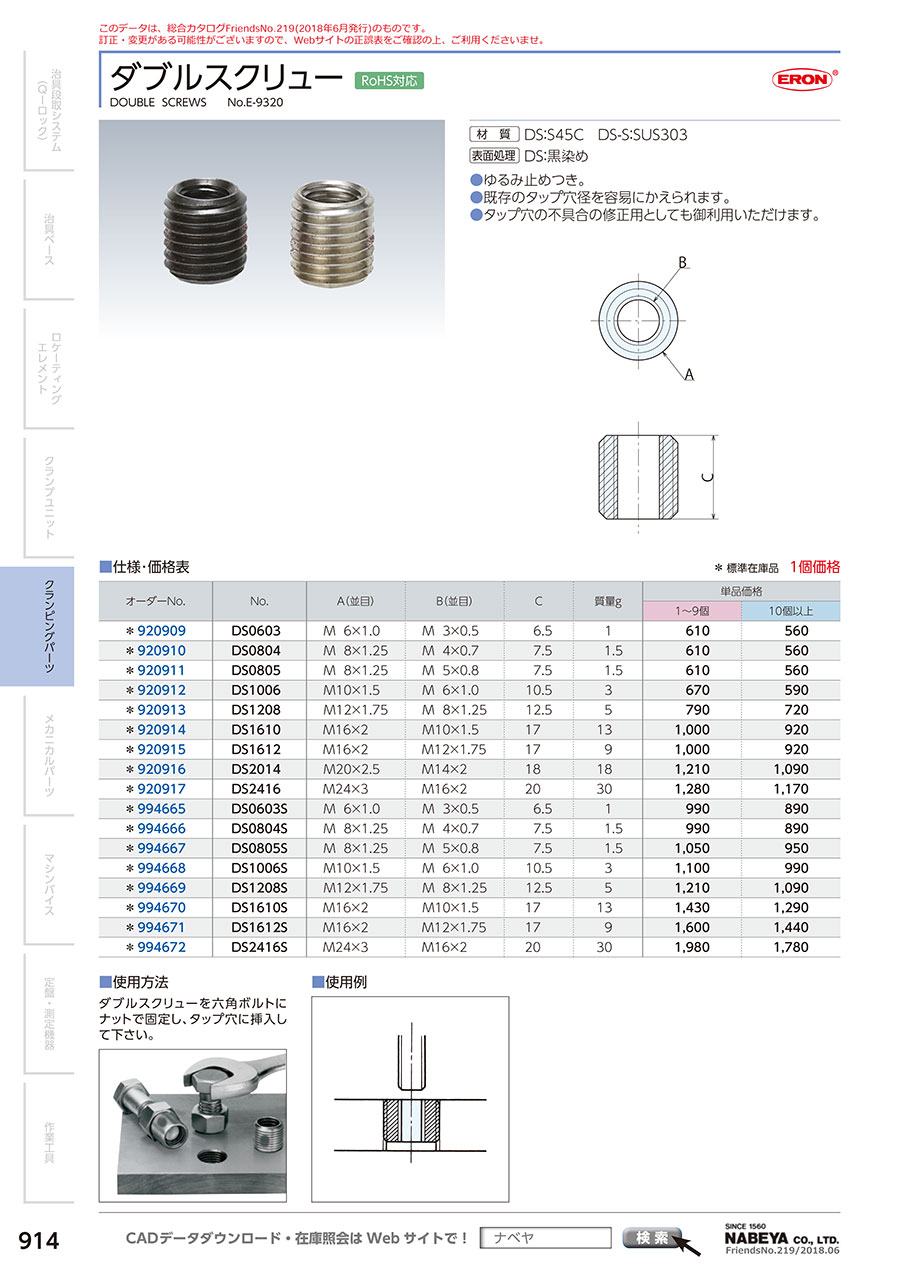

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルスクリューのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

下穴が大きくなりすぎたネジ穴修理

満足度：5.02016/06/16

　すでに、へたくそな誰かが修理したらしく、元のネジ穴位置からずれてリコイル（ヘリサート？）が入っていて、それも外れてしま...もっと読む

2人が参考にしています。

アイデア商品

満足度：4.02019/05/31

アイデアはいいのですが、少し高い、治具等改造に使いましたが、問題なく使えました、

0人が参考にしています。

連結棒のネジ径変更用として

満足度：5.02019/03/27

両端メネジ連結棒のM4が必要だったのですが、商品がなかったため、M8の連結棒とM4-M8のダブルスクリューで対応しました...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qナイロンロック（ゆるみ止め）は、ストッパーとして機能するのでしょうか。それともナイロンロックごとねじ込んでいき、抵抗を増して緩みにくくするのでしょうか。

ナイロンロックごとねじ込んでいき、相手のメネジ側との間で抵抗を増して緩みにくくするものです。
