ナベヤ

ストッパボルト（SSB-B）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 370円～950円

税込単価: 407円～1,045円

【特長】・球面部は焼入れ済み。耐摩耗性にすぐれています。・材質はS45C。・熱...

詳細情報を確認する

種類
治具用ボルト
材質
焼入れ鋼
仕様
並目
材質詳細
S45C
熱処理
球面部焼入HRC45以上
表面処理
黒染め

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ストッパボルトの外観

ストッパボルトの使用例

※ ロックナットは力を受ける反対側で使用

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

質量

(g)

最小発注数量

M6	27	34	30	10	11.5	4	R10	8.7	1個
M6	37	44	40	10	11.5	4	R10	11	1個
M6	47	54	50	10	11.5	4	R10	13	1個
M8	26.3	35.5	30	13	15	5.5	R12	16	1個
M8	36.3	45.5	40	13	15	5.5	R12	20	1個
M8	46.3	55.5	50	13	15	5.5	R12	24	1個
M8	56.3	65.5	60	13	15	5.5	R12	32.3	1個
M10	25.5	37	30	17	19.6	7	R16	29	1個
M10	35.5	47	40	17	19.6	7	R16	35	1個
M10	45.5	57	50	17	19.6	7	R16	41	1個
M10	55.5	67	60	17	19.6	7	R16	47	1個
M10	65.5	77	70	17	19.6	7	R16	54	1個
M12	34.8	48	-	19	21.9	8	R20	63	1個
M12	44.8	58	50	19	21.9	8	R20	59	1個
M12	54.8	68	60	19	21.9	8	R20	68	1個
M12	64.8	78	70	19	21.9	8	R20	77	1個
M16	44	60	50	24	27.7	10	R25	108	1個
M16	54	70	-	24	27.7	10	R25	123	1個
M16	64	80	-	24	27.7	10	R25	139	1個
M16	74	90	-	24	27.7	10	R25	155	1個

通常単価(税別) (税込単価)	通常出荷日

370円 ( 407円 )	8日目
370円 ( 407円 )	3日目
370円 ( 407円 )	5日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
460円 ( 506円 )	8日目
460円 ( 506円 )	3日目
460円 ( 506円 )	8日目
460円 ( 506円 )	3日目
460円 ( 506円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
950円 ( 1,045円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	3日目
950円 ( 1,045円 )	3日目
950円 ( 1,045円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・球面部は焼入れ済み。耐摩耗性にすぐれています。
・材質はS45C。
・熱処理は球面部焼入HRC45以上。
・表面処理は黒染め。
【用途】
・ワークの位置ぎめ、ストッパなどの用途に。

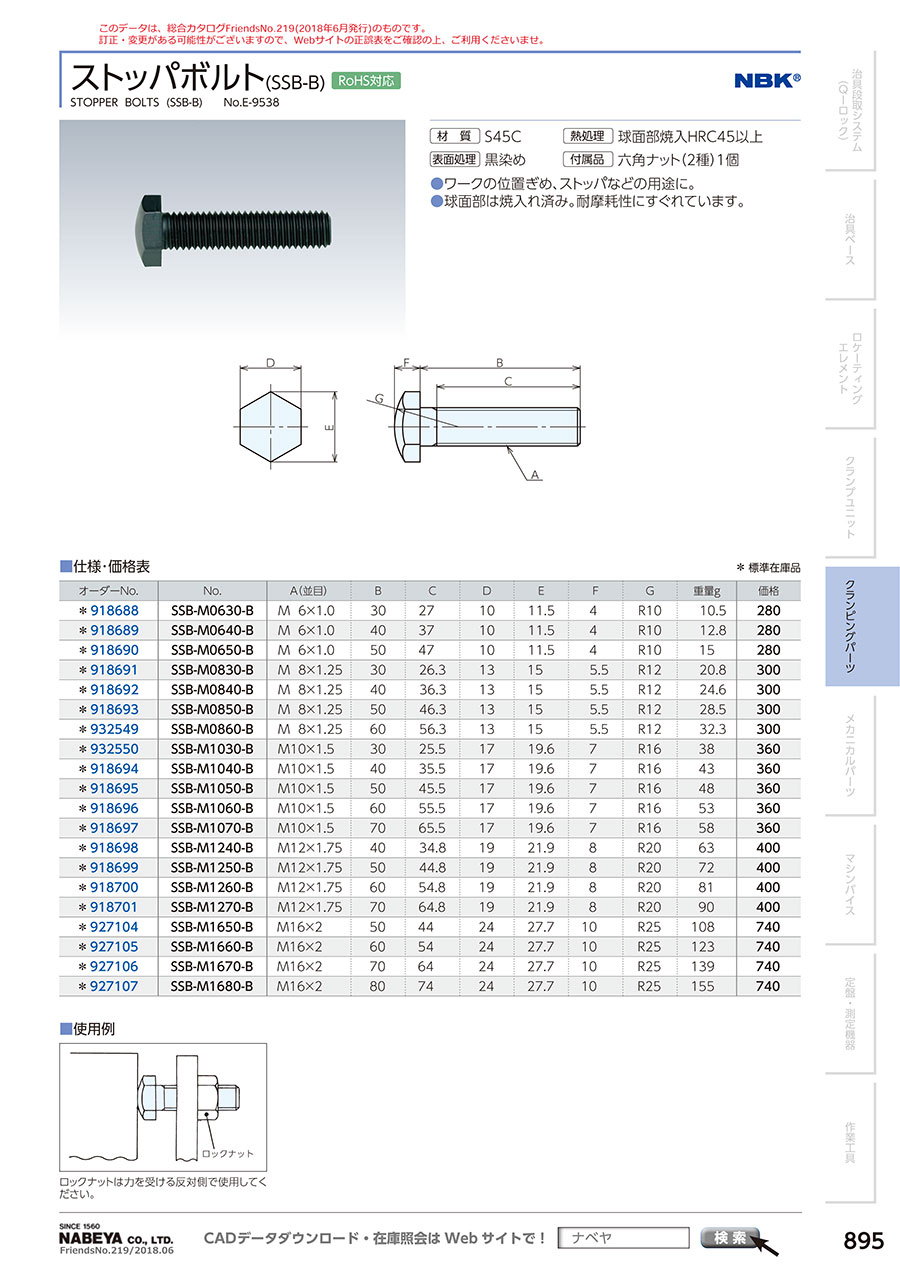

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストッパボルト（SSB-B）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qボルトサイズの種類はどのようになっていますか？

Ｍ6、Ｍ8、Ｍ10、Ｍ12、Ｍ16とご用意しております。
