ナベヤ

ストッパボルト（SSB-A）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 370円～910円

税込単価: 407円～1,001円

【特長】・球面部は焼入れ済み。・耐摩耗性にすぐれています。【用途】・ワークの位...

詳細情報を確認する

種類
治具用ボルト
材質
焼入れ鋼
仕様
並目
材質詳細
S45C
熱処理
球面部焼入HRC45
表面処理
黒染め

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ストッパボルト（SSB-A）の外観

ストッパボルト（SSB-A）の外形図

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

質量

(g)

最小発注数量

M6	23.5	34	30	3.5	10	11.5	4	4.5	R4	8.9	1個
M6	33.5	44	40	3.5	10	11.5	4	4.5	R4	11	1個
M6	43.5	54	50	3.5	10	11.5	4	4.5	R4	13	1個
M8	21.3	35.5	30	5	13	15	5.5	6	R5	17	1個
M8	31.3	45.5	40	5	13	15	5.5	6	R5	21	1個
M8	41.3	55.5	50	5	13	15	5.5	6	R5	25	1個
M8	51.3	65.5	60	5	13	15	5.5	6	R5	29	1個
M10	20	37	30	5.5	17	19.6	7	7	R5	30	1個
M10	30	47	40	5.5	17	19.6	7	7	R5	36	1個
M10	40	57	50	5.5	17	19.6	7	7	R5	42	1個
M10	50	67	60	5.5	17	19.6	7	7	R5	49	1個
M10	60	77	70	5.5	17	19.6	7	7	R5	55	1個
M12	27.8	48	40	7	19	21.9	8	9	R8	52	1個
M12	37.8	58	50	8	19	21.9	8	9	R8	72	1個
M12	47.8	68	60	8	19	21.9	8	9	R8	81	1個
M12	57.8	78	70	7	19	21.9	8	9	R8	79	1個
M16	35	60	50	9	24	27.7	10	12	R10	111	1個
M16	45	70	60	9	24	27.7	10	12	R10	-	1個
M16	65	90	80	9	24	27.7	10	12	R10	158	1個

通常単価(税別) (税込単価)	通常出荷日

370円 ( 407円 )	3日目
370円 ( 407円 )	3日目
370円 ( 407円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
460円 ( 506円 )	3日目
460円 ( 506円 )	3日目
453円 ( 498円 )	5日目
460円 ( 506円 )	3日目
460円 ( 506円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
910円 ( 1,001円 )	3日目
910円 ( 1,001円 )	3日目
910円 ( 1,001円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・球面部は焼入れ済み。
・耐摩耗性にすぐれています。
【用途】
・ワークの位置ぎめ、ストッパなどの用途に。

カタログ

商品TOP

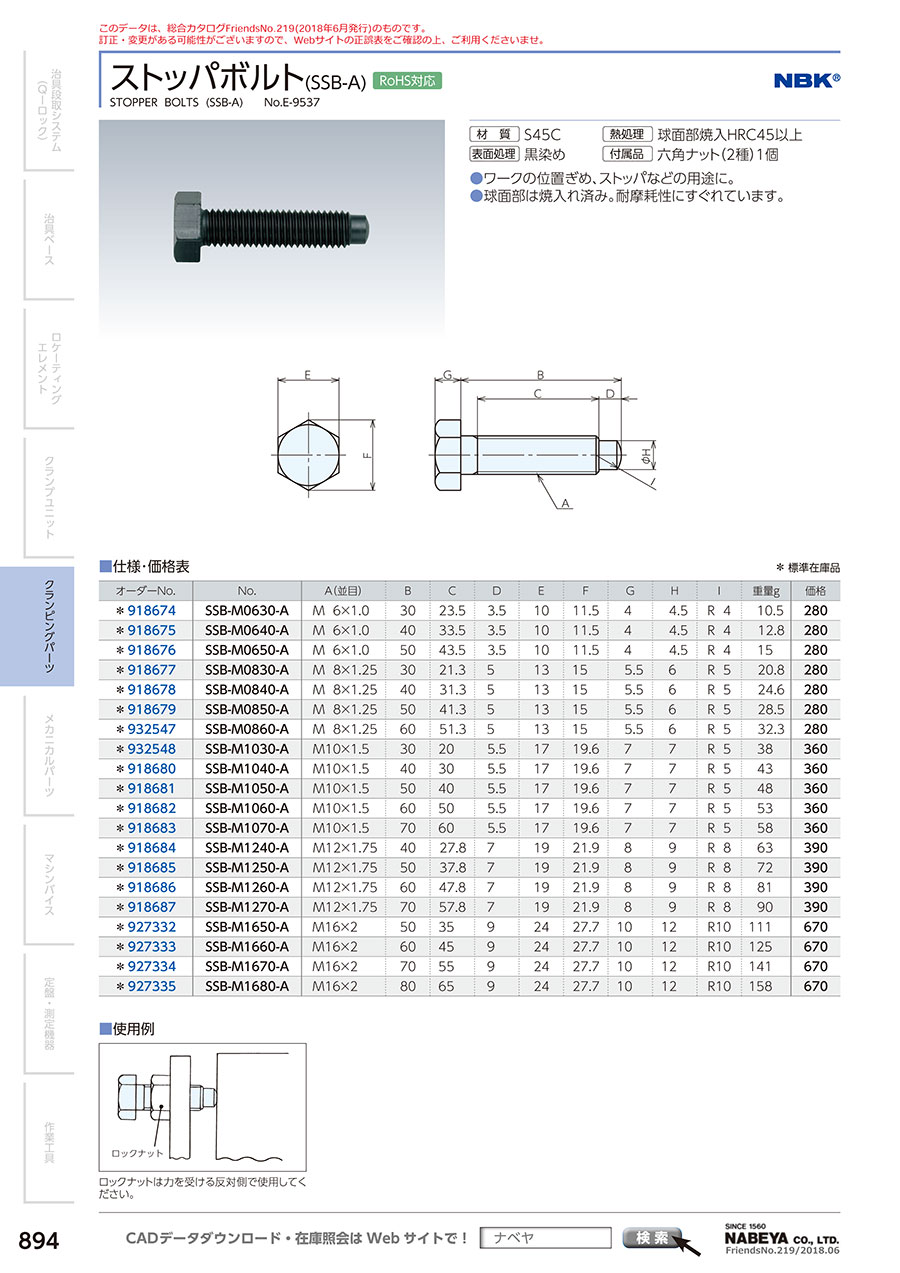

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストッパボルト（SSB-A）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q付属品はありますか？

六角ナット（2種）が1個付属しています。
