ナベヤ

黒染めステップクランプ（S45C）

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 2,470円～6,038円

税込単価: 2,717円～6,642円

ステップブロックとペアで使います。【特長】・材質：S45C。・熱処理：焼入HR...

詳細情報を確認する

材質詳細
S45C
熱処理
焼入HRC30±5
表面処理
黒染め

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

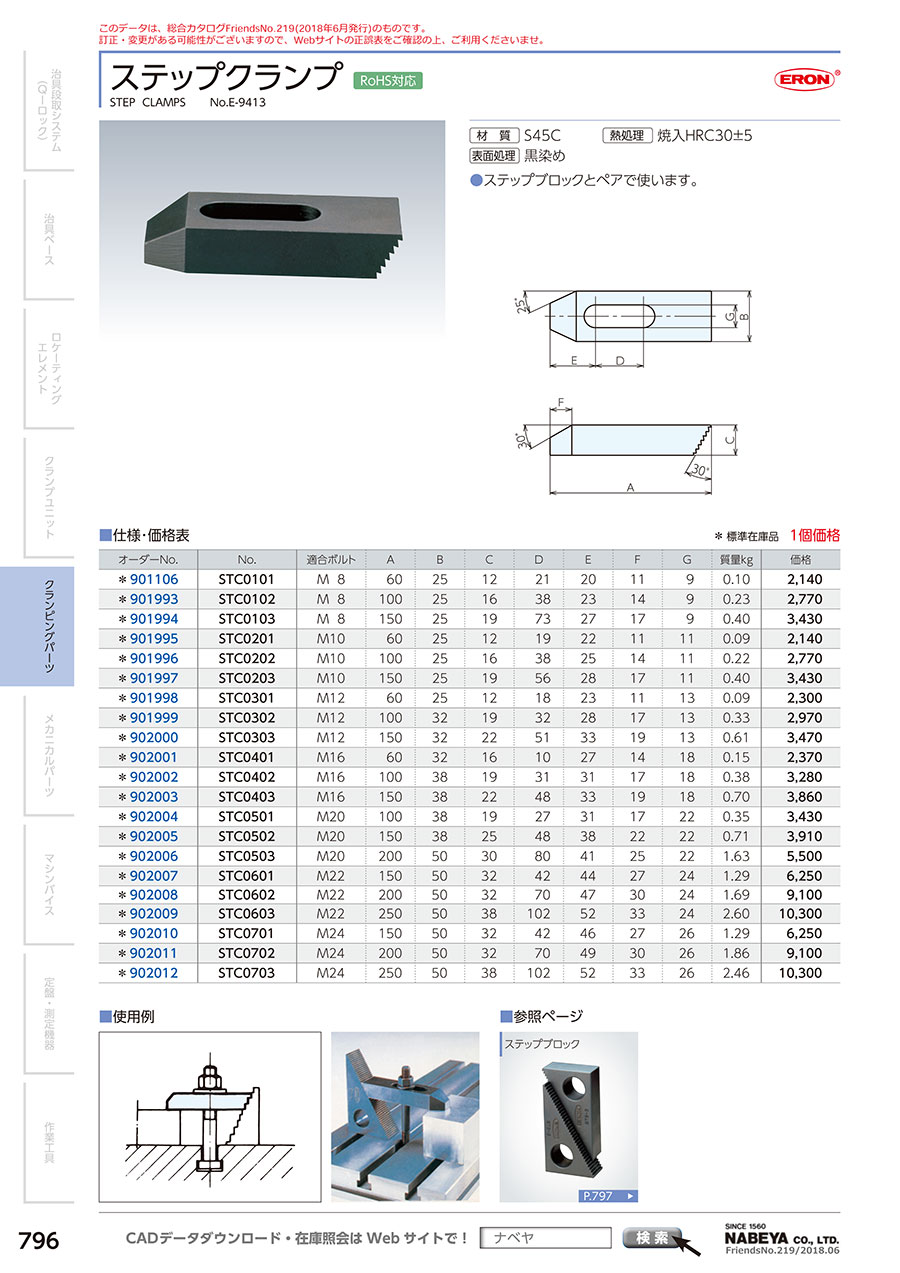

ステップクランプの外観

ステップクランプの外形図

ステップクランプの使用例

型番	適合ボルト	全長	全巾	厚み	質量kg
STC0101	M8	60	25	12	0.1
STC0102	M8	100	25	16	0.23
STC0103	M8	150	25	19	0.4
STC0201	M10	60	25	12	0.09
STC0202	M10	100	25	16	0.22
STC0203	M10	150	25	19	0.4
STC0301	M12	60	25	12	0.09
STC0302	M12	100	32	19	0.33
STC0303	M12	150	32	22	0.61
STC0401	M16	60	32	16	0.15
STC0402	M16	100	38	19	0.38
STC0403	M16	150	38	22	0.7
STC0501	M20	100	38	19	0.35
STC0502	M20	150	38	25	0.71
STC0503	M20	200	50	30	1.63
STC0601	M22	150	50	32	1.29
STC0602	M22	200	50	32	1.69
STC0603	M22	250	50	38	2.6
STC0701	M24	150	50	32	1.29
STC0702	M24	200	50	32	1.86
STC0703	M24	250	50	38	2.46

型番リスト

表示件数

型番

注文停止中

種類

全長

(mm)

全幅

(mm)

適合ボルト

本体材質

(mm)

質量

(g)

最小発注数量

クランプ単品	60	25	M8	焼入れ鋼	-	-	12	21	20	11	9	100	1個
クランプ単品	100	25	M8	焼入れ鋼	-	-	16	38	23	14	9	230	1個
クランプ単品	150	25	M8	焼入れ鋼	-	-	19	73	27	17	9	400	1個
クランプ単品	60	25	M10	焼入れ鋼	-	-	12	19	22	11	11	90	1個
クランプ単品	100	25	M10	焼入れ鋼	-	-	16	38	25	14	11	220	1個
クランプ単品	150	25	M10	焼入れ鋼	-	-	19	56	28	17	11	400	1個
クランプ単品	60	25	M12	焼入れ鋼	-	-	12	18	23	11	13	90	1個
クランプ単品	100	32	M12	焼入れ鋼	-	-	19	32	28	17	13	330	1個
クランプ単品	150	32	M12	焼入れ鋼	-	-	22	51	33	19	13	610	1個
クランプ単品	60	32	M16	焼入れ鋼	-	-	16	10	27	14	18	150	1個
クランプ単品	100	38	M16	焼入れ鋼	-	-	19	31	31	17	18	380	1個
クランプ単品	150	38	M16	焼入れ鋼	-	-	22	48	33	19	18	700	1個
クランプ単品	100	38	M20	焼入れ鋼	-	-	19	27	31	17	22	350	1個
クランプ単品	150	38	M20	焼入れ鋼	-	-	25	48	38	22	22	710	1個
クランプ単品	200	50	M20	焼入れ鋼	-	-	30	80	41	25	22	1630	1個
クランプ単品	150	50	M22	焼入れ鋼	-	-	32	42	44	27	24	1290	1個

通常単価(税別) (税込単価)	通常出荷日

2,470円 ( 2,717円 )	3日目
3,210円 ( 3,531円 )	3日目
3,960円 ( 4,356円 )	1日目
2,470円 ( 2,717円 )	5日目
3,210円 ( 3,531円 )	3日目
3,960円 ( 4,356円 )	在庫品1日目当日出荷可能
2,660円 ( 2,926円 )	8日目
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
4,020円 ( 4,422円 )	3日目
2,750円 ( 3,025円 )	3日目
3,800円 ( 4,180円 )	1日目
4,323円 ( 4,755円 )	3日目
3,960円 ( 4,356円 )	3日目
4,355円 ( 4,791円 )	3日目
5,851円 ( 6,436円 )	在庫品1日目当日出荷可能
6,038円 ( 6,642円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ステップブロックとペアで使います。
【特長】
・材質：S45C。
・熱処理：焼入HRC30±5。
・表面処理：黒染め。
・クランプに段差（ステップ）があり、ステップブロックと組合せて使用し高さ調整が可能。
【用途】
・ワークのクランプに便利。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

黒染めステップクランプ（S45C）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

バイス固定

満足度：5.02019/08/02

安いのならば他にもありますが、安心して使えるのはこちらです。あとは元々あるのがこれなので揃えた方が使いやすい。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q適合ボルト径はどのような種類がありますか？

M8、M10、M12、M16、M20、M22、M24用があります。
