ナベヤ

クランピングセットアップキット

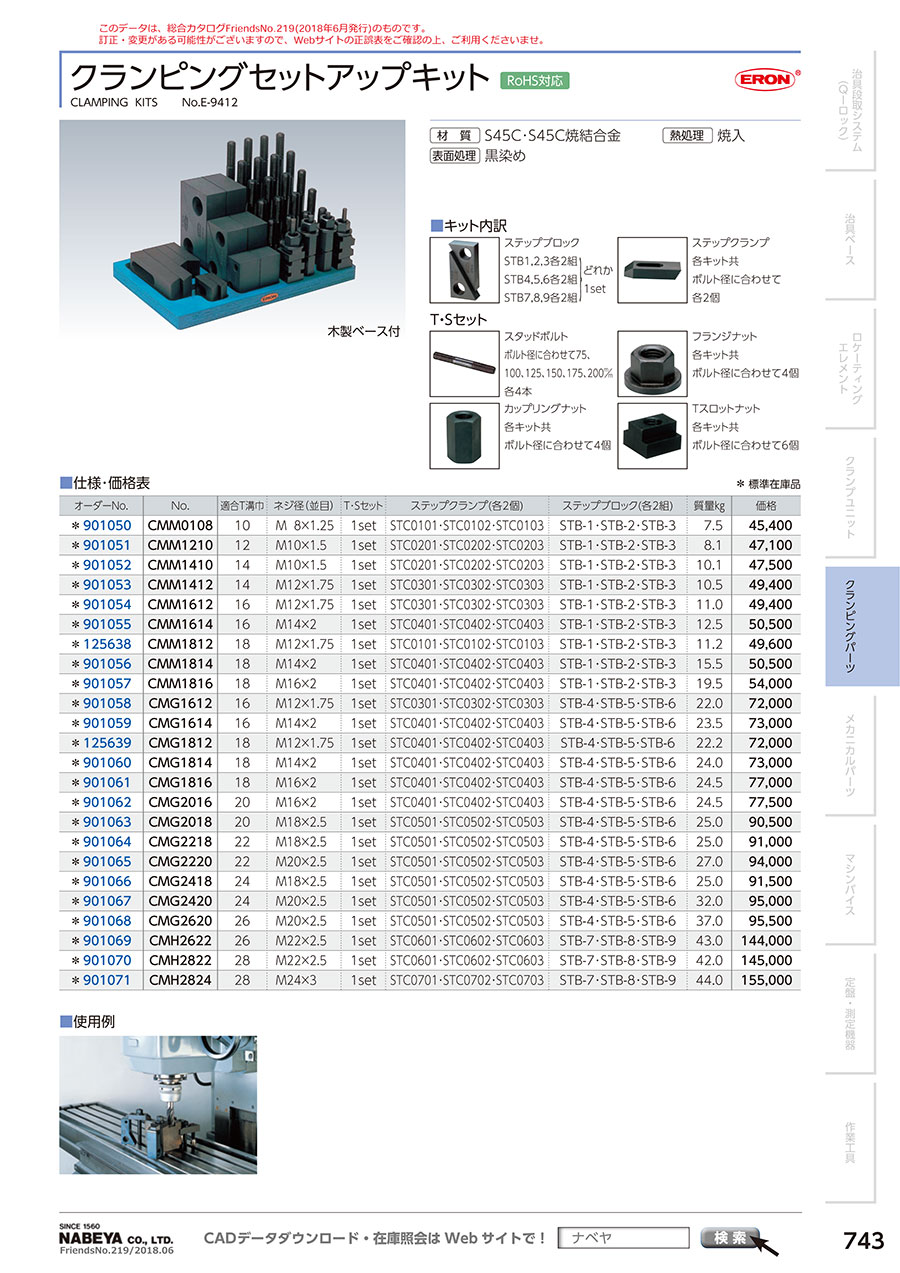

カタログ |

通常単価(税別): 44,625円～94,350円

税込単価: 49,088円～103,785円

通常出荷日：1日目～3日目

ワーク締付に使用するクランプ、ボルト、ナット等のセット。【特長】・木製ベース付・表面処理：黒染め・S4...

詳細を確認

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

使用方法・使用事例

選定サポート情報

使用方法・使用事例

使用方法

選定サポート情報

キット内訳

ステップブロック
STB1,2,3 各2組
STB4,5,6 各2組
STB7,8,9 各2組
上記、どれか1set

ステップクランプ
各キット共
ボルト径に合せて各2個

T・Sセット

スタッドボルト
ボルト径に合せて
75,100,125,150,175,200m/m
各4本

フランジナット
各キット共
ボルト径に合せて4個

カップリングナット
各キット共
ボルト径に合せて4個

Tスロットナット
各キット共
ボルト径に合せて6個

・RoHS対応

型番リスト

表示件数

型番

種類

クランプユニット/オプション

クランプ方法

本体材質

ネジ径

質量

(kg)

適合T溝巾

(mm)

ステップクランプ(各2個×3組)

ステップブロック(各2組×3組)

最小発注数量

クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M12	22	16	STC0301・STC0302・STC0303	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M14	23.5	16	STC0401・STC0402・STC0403	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M12	22.2	18	STC0401・STC0402・STC0403	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M14	24	18	STC0401・STC0402・STC0403	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M16	24.5	18	STC0401・STC0402・STC0403	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M16	24.5	20	STC0401・STC0402・STC0403	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M18	25	20	STC0501・STC0502・STC0503	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M18	25	22	STC0501・STC0502・STC0503	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M20	27	22	STC0501・STC0502・STC0503	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M18	25	24	STC0501・STC0502・STC0503	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M20	32	24	STC0501・STC0502・STC0503	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M20	37	26	STC0501・STC0502・STC0503	STB-4・STB-5・STB-6	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M8	7.5	10	STC0101・STC0102・STC0103	STB-1・STB-2・STB-3	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M10	8.1	12	STC0201・STC0202・STC0203	STB-1・STB-2・STB-3	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M10	10.1	14	STC0201・STC0202・STC0203	STB-1・STB-2・STB-3	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M12	10.5	14	STC0301・STC0302・STC0303	STB-1・STB-2・STB-3	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M12	11	16	STC0301・STC0302・STC0303	STB-1・STB-2・STB-3	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M14	12.5	16	STC0401・STC0402・STC0403	STB-1・STB-2・STB-3	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M12	11.2	18	STC0101・STC0102・STC0103	STB-1・STB-2・STB-3	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M14	15.5	18	STC0401・STC0402・STC0403	STB-1・STB-2・STB-3	1個
クランプユニット・用品	ユニット	上面ネジ固定式	焼入れ鋼	M16	19.5	18	STC0401・STC0402・STC0403	STB-1・STB-2・STB-3	1個

通常単価(税別) (税込単価)	通常出荷日

70,550円 ( 77,605円 )	3日目
72,250円 ( 79,475円 )	1日目
70,550円 ( 77,605円 )	3日目
72,250円 ( 79,475円 )	3日目
75,650円 ( 83,215円 )	3日目
76,500円 ( 84,150円 )	3日目
89,250円 ( 98,175円 )	3日目
89,250円 ( 98,175円 )	3日目
92,650円 ( 101,915円 )	3日目
90,950円 ( 100,045円 )	3日目
94,350円 ( 103,785円 )	3日目
94,350円 ( 103,785円 )	3日目
44,625円 ( 49,088円 )	3日目
46,750円 ( 51,425円 )	3日目
47,175円 ( 51,893円 )	3日目
48,875円 ( 53,763円 )	3日目
48,875円 ( 53,763円 )	3日目
49,725円 ( 54,698円 )	3日目
48,875円 ( 53,763円 )	3日目
49,725円 ( 54,698円 )	3日目
53,125円 ( 58,438円 )	1日目

詳細情報

基本情報

基本情報

ワーク締付に使用するクランプ、ボルト、ナット等のセット。
【特長】
・木製ベース付
・表面処理：黒染め
・S45C・S45C焼結合金・焼入
【用途】
・ワークのクランプに便利

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランピングセットアップキットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q選定方法はなんですか。

ご使用の機械のT溝幅に合わせてお選び下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品クランピングセットアップキット	黒染め皿ビス (S45C) 11408-BM4X14	クランプＧＤダブルロング	黒染めSナット（S45C）	アライニンググリップパッド（フラット）	スタッド（平先）
メーカー	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	44,625円-	92円	17,594円 -	240円 -	6,989円 -	90円 -
通常出荷日	1日目〜	在庫品1日目	3日目	在庫品1日目〜	3日目	3日目〜
材質詳細	S45C焼結合金	-	-	-	-	-
熱処理	焼入	-	-	-	-	-
表面処理	黒染め	-	-	-	-	-
T・Sセット	1set	-	-	-	-	-
