聖和精機

正面フライスアーバA型 HSKシリーズ

正面フライスアーバA型 HSKシリーズ HSKA63-FMA38.1-060
通常単価(税別)
17,505円
税込単価
19,256円

フェースミルをしっかり把握するフライスアーバ｡ 【特長】 ・フェースミルをしっ...

詳細情報を確認する
  • 主軸・シャンク形状
    HSK-A
  • 主軸・シャンク種類
    HSK-A
  • 主軸・シャンク番号
    63
  • ホルダ長さ (mm)
    60
  • 注記1
    クーラントパイプは付属されております｡(固定式)
  • 注記2
    カッターは付属しておりません｡
  • シャンクサイズ
    HSKA63
  • H2 (mm)
    6

ご注意

  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

型番:

HSKA63-FMA38.1-060
解除
数量：

HSKA63-FMA38.1-060の仕様・寸法情報

主軸・シャンク形状
HSK-A
主軸・シャンク種類
HSK-A
主軸・シャンク番号
63
カッター種類
FMA
インロー径(mm)
38.1
ホルダ長さ(mm)
60
インロー高さ(mm)
34
キー幅(mm)
15.9
キー高さ(mm)
9
CADデータ有無(2Ｄ/3Ｄ)
2D
注記1
クーラントパイプは付属されております｡(固定式)
注記2
カッターは付属しておりません｡
保持可能刃径(mm)
38.1
呼称
FMA38.1
φC1
80
シャンクサイズ
HSKA63
φD(mm)
38.1
ホルダ先端径　 C2(φ)
28
H1(mm)
34
H2(mm)
6
H3(mm)
14
H4(mm)
20
キー W1(mm)
15.9
キー K1(mm)
9
G1
M20
クランプボルト φC4(mm)
50
クランプボルト φC5(mm)
27
-
-

商品情報

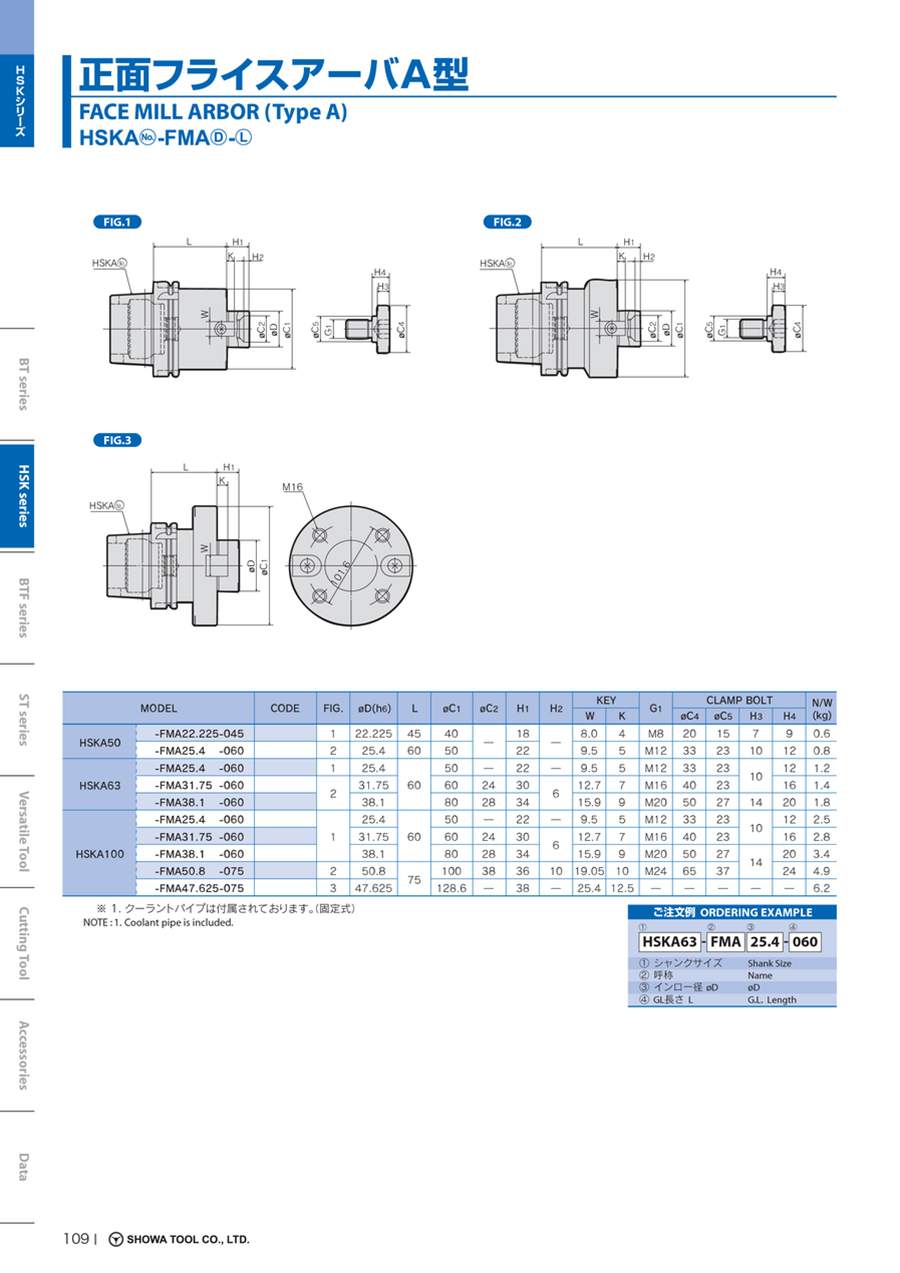

外形図

製品仕様

正面フライスアーバA型の外観

正面フライスアーバA型の外観

FIG.1

FIG.1

FIG.2

FIG.2

MODELCODEFIG.φD(h6)LφC1φC2H1H2KEYG1CLAMP BOLTN/W
(kg)
WKφC4φC5H3H4
HSKA63-FMA25.4 -060320660125.46050-22-9.55M12332310121.2
-FMA31.75 -060320662231.75602430612.77M164023161.4
-FMA38.1 -06032066438.180283415.99M20502714201.8

型番リスト

表示件数
  • 1
    • 型番
    HSKA63-FMA38.1-060

    カッター種類

    インロー径

    (mm)

    インロー高さ

    (mm)

    キー幅

    (mm)

    キー高さ

    (mm)

    CADデータ有無

    (2Ｄ/3Ｄ)

    保持可能刃径

    (mm)

    呼称

    φC1

    φD

    (mm)

    ホルダ先端径　 C2

    (φ)

    H1

    (mm)

    H3

    (mm)

    H4

    (mm)

    キー W1

    (mm)

    キー K1

    (mm)

    G1

    クランプボルト φC4

    (mm)

    クランプボルト φC5

    (mm)

    		最小発注数量
    FMA
    38.1
    34
    15.9
    9
    2D
    38.1
    FMA38.1
    80
    38.1
    28
    34
    14
    20
    15.9
    9
    M20
    50
    27
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,505円
    ( 19,256円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    フェースミルをしっかり把握するフライスアーバ｡
    【特長】
    ・フェースミルをしっかり把握｡
    ・定番のホルダ。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    正面フライスアーバA型 HSKシリーズの型番HSKA63-FMA38.1-060のページです。 型番HSKA63-FMA38.1-060に関する仕様情報を記載しております。
