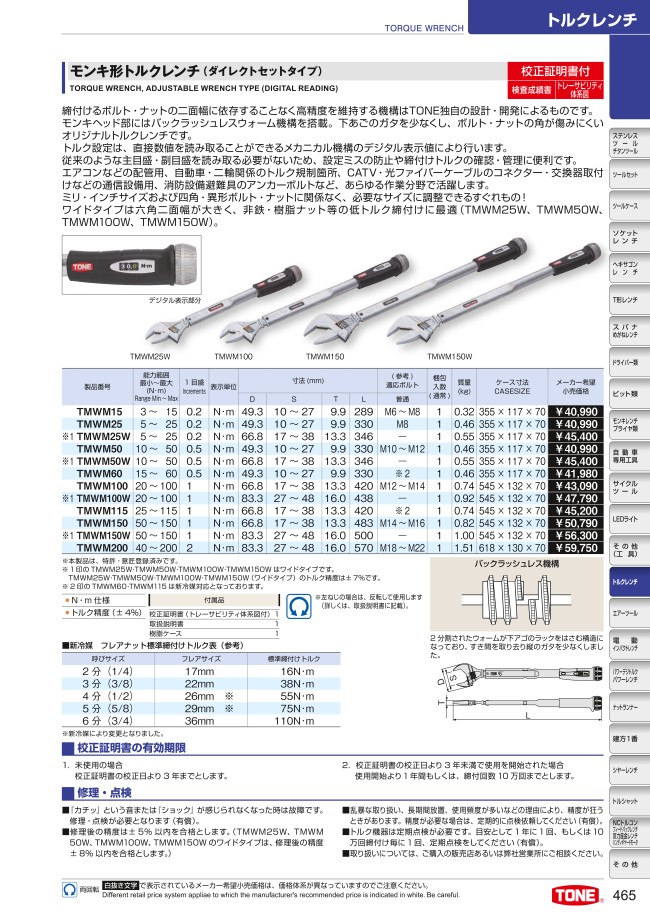

モンキ形トルクレンチ（ダイレクトセットタイプ）

製品特長・仕様

製品の基本仕様・特長

左からTMWM25W、TMWM100、TMWM150、TMWM150W
mm・inchサイズおよび四角・異形ボルト・ナットに関係なく、必要なサイズに調整可能。
設定したトルク値での繰り返し締め付け作業が「カチッ」という音と手の感触で確認することが可能。
エアコンなどの配管用、自動車・二輪関係のトルク規制箇所、CATV・光ファイバーケーブルのコネクター・交換器取付けなどの通信設備用、消防設備避難具のアンカーボルトなど、あらゆる作業分野で活躍。ワイドタイプ（TMWM25W、TMWM50W、TMWM100W、TMWM150W）は六角二面幅が大きく、非鉄・樹脂ナット等の低トルク締付けに最適。

デジタル表示部分

2分割されたウォームが下アゴのラックをはさむ構造になっており、すき間を取り去り縦のガタを少なくしました。

新冷媒 フレアナット標準締付けトルク表（参考）

※新冷媒により変更となりました。

規格表

• ※本製品は、特許・意匠登録済みです。
• ※1印のTMWM25W･TMWM50W･TMWM100W･TMWM150W はワイドタイプです
  TMWM25W･TMWM50W･TMWM100W･TMWM150W（ワイドタイプ）のトルク精度は±7％です。
• ※2印のTMWM60･TMWM115 は新冷媒対応となっております。

特許・証明書情報

1. 1.未使用の場合
   校正証明書の校正日より3年までとします。
2. 2.校正証明書の校正日より3年未満で使用を開始された場合
   使用開始より1年間もしくは、締付回数10万回までとします。

外形図

左ネジの場合は反転して使用（詳細は取扱説明書に記載）。

注意・禁止事項

警告

• 高所作業では必ず落下防止の処置をしてください。
• 通電中の作業はしないでください。
• トルクレンチは右回転（時計回り）でご使用ください。
• アダプター（トルクレンチの角ドライブより小さいタイプ）を使用しないでください。アダプターの角ドライブが破損し、けがの原因になります。
• エクステンションバーを使用しないでください。エクステンションバーの破損、トルクの変動の原因になります。
• 長期間放置したトルクレンチは、トルク値が変動する場合があります。

注意

• 工具は本来の使用目的以外には使用しないでください。
• 「締付けトルク」と「ねじの締付け力」との関係は、ねじの状態や構造、摩擦係数などによって異なります。
  必ず対象物の作業指示書や注意書をよく読んで正しい作業をしてください。（図1）
• トルクレンチのトルク能力範囲を超えて使用すると故障します。場合によっては破損し、ケガをすることもあります。
• 握り部にパイプを継ぎ足して使用しないでください。正しいトルクがでなく、場合によっては破損し、ケガをすることもあります。（図2）
• トルクレンチは力を加える位置（握る位置）と方向によってその値が狂うことがあります。（図3）
• 精密に調整されていますが、衝撃を与えたり分解すると精度が狂います。また高温多湿、水中、ほこりの多い場所などでの使用や保管をしないでください。
• トルクレンチを使用するときは、弾みをつけたり、体重をかけたり、足で踏みつけないでください。（図4）
