柳瀬

電着ダイヤモンドバー軸径3・6mm

カタログ |

通常単価(税別): 924円～10,379円特別価格

税込単価: 1,016円～11,417円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～30日目一部当日出荷可能

豊富な形状のバリエーションがある電着ダイヤモンドバー。【特長】・ダイヤとCBNの砥粒を用意。【用途】...

詳細を確認

4.54.5

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が115型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

形状

材質/砥材

ダイヤ部最大径

(mm)

ダイヤ長さ/砥石部長さ

(mm)

軸径

(mm)

全長

(mm)

最大回転数

(min^-1)

最小発注数量

円筒型	CBN	1	8	3	45	80000	1個
球型	CBN	1	1	3	45	80000	1個
砲弾型	CBN	1	8	3	45	80000	1個
円筒型	CBN	1.5	8	3	45	80000	1個
球型	CBN	1.5	1.5	3	45	80000	1個
砲弾型	CBN	1.5	8	3	45	80000	1個
テーパー型	CBN	1.5	10	3	45	80000	1個
テーパー型	CBN	1.5	12	3	45	80000	1個
円筒型	CBN	2	8	3	45	80000	1個
球型	CBN	2	2	3	45	80000	1個
砲弾型	CBN	2	8	3	45	80000	1個
トンガリ先丸型	CBN	2	10	3	45	80000	1個
テーパー型	CBN	2	12	3	45	80000	1個
ソロバン型	CBN	20	2	6	60	20000	1個
円筒型	CBN	2.5	8	3	45	80000	1個
球型	CBN	2.5	2.5	3	45	80000	1個
円筒型	CBN	3	10	3	45	80000	1個
球型	CBN	3	3	3	45	80000	1個
トンガリ先丸型	CBN	3	10	3	45	80000	1個
トンガリ型	CBN	3	14	3	45	80000	1個
テーパー型	CBN	3	15	3	45	80000	1個
楕円型	CBN	3	5	3	45	80000	1個
テーパー型	CBN	3	14	3	45	80000	1個
円筒型	CBN	3.5	10	3	45	80000	1個
砲弾型	CBN	3.5	10	3	45	80000	1個
円筒型	CBN	4	10	3	45	80000	1個
砲弾型	CBN	4	10	3	45	80000	1個
円筒型	CBN	5	10	3	45	70000	1個
球型	CBN	5	5	3	45	60000	1個
円筒型	CBN	6	10	3	45	60000	1個
砲弾型	CBN	6	10	3	45	60000	1個
トンガリ型	CBN	6	13	3	45	60000	1個
楕円型	CBN	6	10	3	45	60000	1個
円筒型	CBN	6.5	15	6	60	80000	1個
円筒型	CBN	8	15	6	60	75000	1個
円筒型	CBN	10	19	6	60	75000	1個
球型	CBN	10	10	6	60	60000	1個
砲弾型	CBN	10	19	6	60	40000	1個
トンガリ先丸型	CBN	10	19	6	60	40000	10個
平型	CBN	6	1	3	45	50000	1個
平型	CBN	10	1.2	6	60	40000	1個
平型	CBN	13	2.5	3	45	25000	1個
平型	CBN	18	8	6	60	30000	1個
平型	CBN	20	2	6	60	20000	1個
逆テーパー型	CBN	2.4	8	3	45	80000	1個
逆テーパー型	CBN	3	10	3	45	80000	1個
逆テーパー型	CBN	3.5	10	3	45	80000	1個
円筒型	ダイヤ	1	8	3	45	80000	1個
球型	ダイヤ	1	1	3	45	80000	1個
砲弾型	ダイヤ	1	8	3	45	80000	1個
ソロバン型	ダイヤ	10	1.6	3	45	30000	1個
円筒型	ダイヤ	1.5	8	3	45	80000	1個
球型	ダイヤ	1.5	1.5	3	45	80000	1個
砲弾型	ダイヤ	1.5	8	3	45	80000	1個
テーパー型	ダイヤ	1.5	10	3	45	80000	1個
テーパー先丸型	ダイヤ	1.5	12	3	45	80000	1個
ソロバン型	ダイヤ	16	2	3	45	25000	1個
円筒型	ダイヤ	2	8	3	45	80000	1個
球型	ダイヤ	2	2	3	45	80000	1個
砲弾型	ダイヤ	2	8	3	45	80000	1個

通常単価(税別) (税込単価)	通常出荷日

1,617円 ( 1,779円 )	1日目
1,617円 ( 1,779円 )	2日目
1,530円 ( 1,683円 )	30日目
1,530円 ( 1,683円 )	4日目
1,617円 ( 1,779円 )	4日目
1,530円 ( 1,683円 )	30日目
1,530円 ( 1,683円 )	30日目
1,530円 ( 1,683円 )	30日目
1,617円 ( 1,779円 )	4日目
1,614円 ( 1,775円 )	在庫品1日目当日出荷可能
1,401円 ( 1,541円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	30日目
1,530円 ( 1,683円 )	30日目
8,620円 ( 9,482円 )	30日目
1,530円 ( 1,683円 )	30日目
1,530円 ( 1,683円 )	30日目
1,617円 ( 1,779円 )	在庫品1日目当日出荷可能
1,614円 ( 1,775円 )	5日目
1,530円 ( 1,683円 )	30日目
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	30日目
1,530円 ( 1,683円 )	30日目
1,770円 ( 1,947円 )	30日目
1,770円 ( 1,947円 )	30日目
1,770円 ( 1,947円 )	30日目
1,859円 ( 2,045円 )	1日目
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
2,056円 ( 2,262円 )	4日目
1,950円 ( 2,145円 )	4日目
2,056円 ( 2,262円 )	1日目
1,950円 ( 2,145円 )	30日目
1,950円 ( 2,145円 )	30日目
1,950円 ( 2,145円 )	30日目
4,062円 ( 4,468円 )	4日目
5,352円 ( 5,887円 )	30日目
5,102円4,165円 ( 4,582円 )	4日目
4,811円3,209円 ( 3,530円 )	4日目
5,805円 ( 6,386円 )	30日目
5,540円 ( 6,094円 )	30日目
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
4,065円 ( 4,472円 )	30日目
4,376円 ( 4,814円 )	4日目
10,379円 ( 11,417円 )	30日目
9,814円 ( 10,795円 )	30日目
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	30日目
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,083円 ( 1,191円 )	在庫品1日目当日出荷可能
1,083円 ( 1,191円 )	1日目
1,084円 ( 1,192円 )	2日目
4,068円 ( 4,475円 )	2日目
1,081円 ( 1,189円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	在庫品1日目当日出荷可能
1,083円 ( 1,191円 )	2日目
1,083円 ( 1,191円 )	在庫品1日目当日出荷可能
1,083円 ( 1,191円 )	4日目
4,368円3,446円 ( 3,791円 )	在庫品1日目当日出荷可能
1,083円 ( 1,191円 )	在庫品1日目当日出荷可能
1,083円 ( 1,191円 )	1日目
1,083円 ( 1,191円 )	2日目

基本情報
商品情報

基本情報

豊富な形状のバリエーションがある電着ダイヤモンドバー。
【特長】
・ダイヤとCBNの砥粒を用意。
【用途】
・超硬合金／セラミック／石材／コンクリート／ガラスなどの研削に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

製品特長・仕様

円筒型商品イメージ

砲弾型商品イメージ

球型商品イメージ

楕円型商品イメージ

テーパー型商品イメージ

テーパー先切型商品イメージ

逆テーパー型商品イメージ

トンガリ型商品イメージ

トンガリ先丸型商品イメージ

ソロバン型商品イメージ

平型商品イメージ

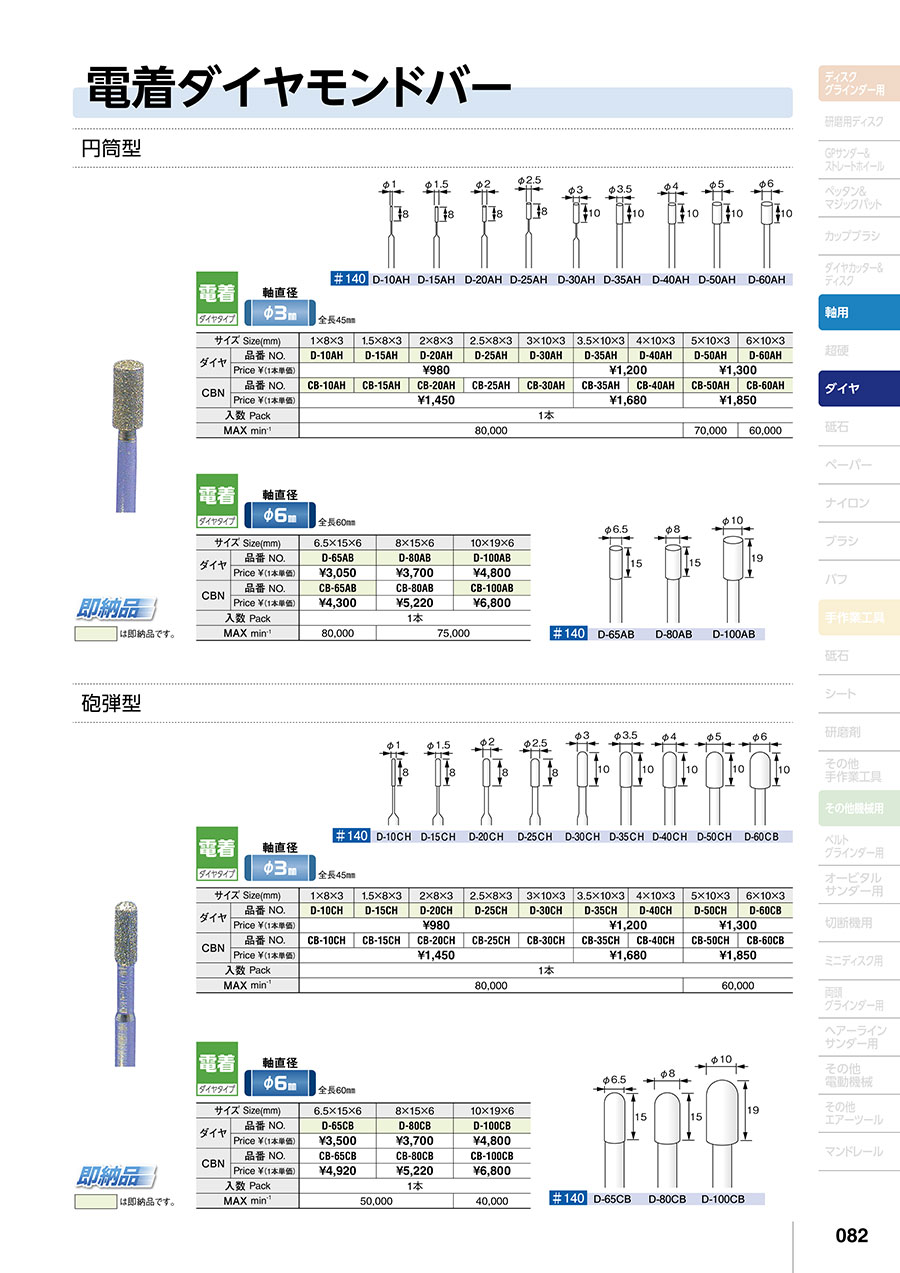

電着ダイヤモンドバーの仕様例

円筒型

φ3（軸直径3mm）

サイズ（mm）		1×8×3	1.5×8×3	2×8×3	2.5×8×3	3×10×3	3.5×10×3	4×10×3	5×10×3	6×10×3
ダイヤ	型番	D-10AH	D-15AH	D-20AH	D-25AH	D-30AH	D-35AH	D-40AH	D-50AH	D-60AH
CBN	型番	CB-10AH	CB-15AH	CB-20AH	CB-25AH	CB-30AH	CB-35AH	CB-40AH	CB-50AH	CB-60AH
MAX min^-1		80,000							70,000	60,000

※ 全長45mm

φ6（軸直径6mm）

サイズ（mm）		6.5×15×6	8×15×6	10×19×6
ダイヤ	型番	D-65AB	D-80AB	D-100AB
CBN	型番	CB-65AB	CB-80AB	CB-100AB
MAX min^-1		80,000	75,000

※ 全長60mm

砲弾型

φ3（軸直径3mm）

サイズ（mm）		1×8×3	1.5×8×3	2×8×3	2.5×8×3	3×10×3	3.5×10×3	4×10×3	5×10×3	6×10×3
ダイヤ	型番	D-10CH	D-15CH	D-20CH	D-25CH	D-30CH	D-35CH	D-40CH	D-50CH	D-60CB
CBN	型番	CB-10CH	CB-15CH	CB-20CH	CB-25CH	CB-30CH	CB-35CH	CB-40CH	CB-50CH	CB-60CB
MAX min^-1		80,000							60,000

※ 全長45mm

φ6（軸直径6mm）

サイズ（mm）		6.5×15×6	8×15×6	10×19×6
ダイヤ	型番	D-65CB	D-80CB	D-100CB
CBN	型番	CB-65CB	CB-80CB	CB-100CB
MAX min^-1		50,000		40,000

※ 全長60mm

球型

サイズ（mm）		1×3	1.5×3	2×3	2.5×3	3×3	4×3	5×3	6×3	8×6	10×6
軸直径		φ3								φ6
ダイヤ	型番	D-10BH	D-15BH	D-20BH	D-25BH	D-30BH	D-40BH	D-50BH	D-60BH	D-80BB	D-100BB
CBN	型番	CB-10BH	CB-15BH	CB-20BH	CB-25BH	CB-30BH	CB-40BH	CB-50BH	CB-60BH	CB-80BB	CB-100BB
MAX min^-1		80,000					60,000

・φ3mm 全長45mm
・φ6mm 全長60mm

楕円型

サイズ（mm）		3×5×3	6×10×3	10×16×6
軸直径		φ3		φ6
ダイヤ	型番	D-30QB	D-60QB	D-100QB
CBN	型番	CB-30QB	CB-60QB	CB-100QB
MAX min^-1		80,000	60,000	40,000

・φ3mm 全長45mm
・φ6mm 全長60mm

テーパー型

サイズ（mm）		1.5×10×3	2×12×3	3×15×3	6×15×3	8×15×6	10×17×6
軸直径		φ3				φ6
ダイヤ	型番	D-15PH	D-20PB	D-30PB	D-60PB	D-80PB	D-100PB
CBN	型番	CB-15PH	CB-20PB	CB-30PB	CB-60PB	CB-80PB	CB-100PB
MAX min^-1		80,000			60,000	40,000	30,000

・φ3mm 全長45mm
・φ6mm 全長60mm

テーパー先切型

サイズ（mm）		1.5×12×3	2×12×3	3×14×3	6.5×25×6
軸直径		φ3			φ6
ダイヤ	型番	D-15RB	D-20RB	D-30RB	D-65RB
CBN	型番	CB-15RB	CB-20RB	CB-30RB	CB-65RB
MAX min^-1		80,000			40,000

・φ3mm 全長45mm
・φ6mm 全長60mm

逆テーパ型

サイズ（mm）		2.4×8×3	3×10×3	3.5×10×3
軸直径		φ3
ダイヤ	型番	DKA-24H	DKA-30H	DKA-35H
CBN	型番	CBKA-24H	CBKA-30H	CBKA-35H
MAX min^-1		80,000

・φ3mm 全長45mm

トンガリ型

サイズ（mm）		3×14×3	6×13×3	10×19×6
軸直径		φ3		φ6
ダイヤ	型番	D-30JB	D-60JB	D-100JB
CBN	型番	CB-30JB	CB-60JB	CB-100JB
MAX min^-1		80,000	60,000	30,000

・φ3mm 全長45mm
・φ6mm 全長60mm

トンガリ先丸型

サイズ（mm）		2×10×3	3×10×3	4×10×3	5×10×3	6×10×3	6.5×22×6	8×15×6	10×19×6
軸直径		φ3					φ6
ダイヤ	型番	D-20FH	D-30FH	D-40FH	D-50FH	D-60FH	D-65FB	D-80FB	D-100FB
CBN	型番	CB-20FH	CB-30FH	CB-40FH	CB-50FH	CB-60FH	CB-65FB	CB-80FB	CB-100FB
MAX min^-1		80,000		60,000			50,000	40,000

・φ3mm 全長45mm
・φ6mm 全長60mm

ソロバン型

サイズ（mm）		10×1.6×3	16×2×3	20×2×6
軸直径		φ3		φ6
ダイヤ	型番	D-10SD	D-16SD	D-20SD
CBN	型番	CB-10SD	CB-16SD	CB-20SD
MAX min^-1		30,000	25,000	20,000

・φ3mm 全長45mm
・φ6mm 全長60mm

平型

サイズ（mm）		6×1×3	13×2.5×3	10×1.2×6	18×8×6	20×2×6
軸直径		φ3		φ6
ダイヤ	型番	DK-60H	DK-130H	DK-100B	DK-180H	DK-200H
CBN	型番	CBK-60H	CBK-130H	CBK-100B	CBK-180H	CBK-200H
MAX min^-1		50,000	25,000	40,000	30,000	20,000

・φ3mm 全長45mm
・φ6mm 全長60mm

外形図

円筒型

単位：mm

φ3（軸直径3mm）／φ6（軸直径6mm）

砲弾型

φ3（軸直径3mm）／φ6（軸直径6mm）

丸型

φ3（軸直径3mm）／φ6（軸直径6mm）

楕円型

φ3（軸直径3mm）／φ6（軸直径6mm）

テーパー型

φ3（軸直径3mm）／φ6（軸直径6mm）

テーパー先切型

φ3（軸直径3mm）／φ6（軸直径6mm）

逆テーパー型

φ3（軸直径3mm）

トンガリ型

φ3（軸直径3mm）／φ6（軸直径6mm）

トンガリ先丸型

φ3（軸直径3mm）／φ6（軸直径6mm）

ソロバン型

φ3（軸直径3mm）／φ6（軸直径6mm）

平型

φ3（軸直径3mm）／φ6（軸直径6mm）
