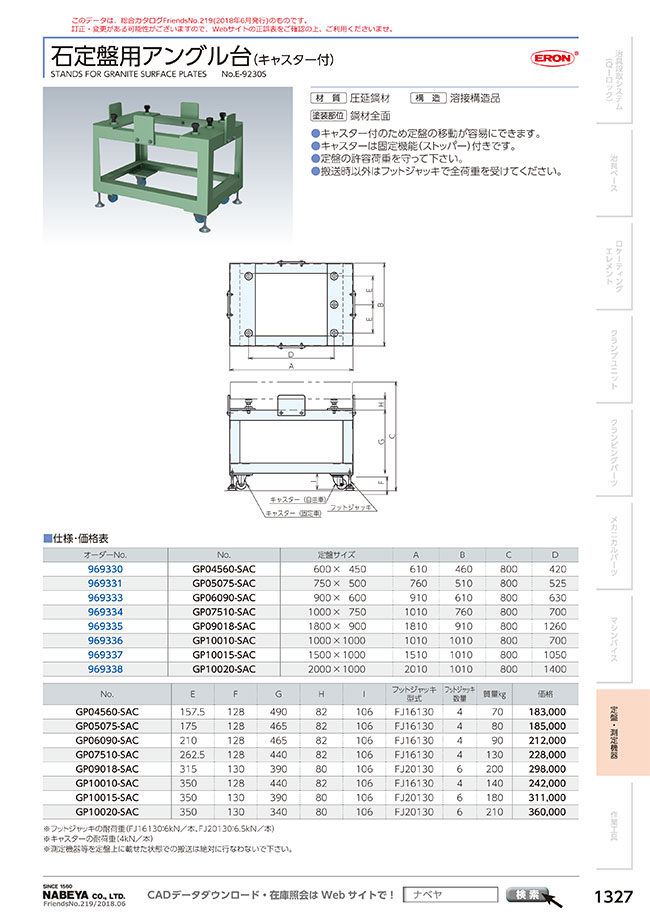

石定盤用アングル台（キャスター付）

製品特長・仕様



■特長

• ナベヤ製グラナイト精密石定盤専用のキャスター付きアングル台です。
• キャスター機能付きのフットジャッキを使用しているので、容易に定盤を移動することができます。
• キャスターには固定機能（ストッパー）が付いているので任意の場所に移動後、仮固定ができます。
• 定盤の横ずれ・脱落を防止するストッパーを側面に設置しています。

■仕様

※フットジャッキの耐荷重（FJ16130：6kN/本、FJ20130：6.5kN／本）
※キャスターの耐荷重（4kN/本）
※測定機器等を定盤上に載せた状態での搬送は絶対に行なわないでください。

規格表

外形図

使用方法・使用事例

使用方法

■据付について

選定サポート情報

■製品ラインナップ

技術情報

■定盤とは

一般的には機械部品の加工、組立ておよび検査における基準平面として用いられます。形状は長方形または正方形の表面をもち、その平面は機械加工、きさげまたはラップ仕上によって正しい平面に仕上られています。近年、その用途は車輌等の様々な試験に応じるべく多機能な要求が求められています。

■定盤の選定

定盤は使用目的や用途にあわせて様々な種類がございます。ここでは定盤を選定する上で押さえておきたいポイントを紹介します。

（2）サイズを確認する
搭載物の寸法から必要な定盤のサイズを検討します。搭載物が大きい場合や大きな面積を有する場合は定盤を複数枚並べて使用することもご検討ください。

（3）許容荷重を確認する
搭載物の重量が定盤の許容荷重以内か確認ください。許容荷重を超える場合は定盤のサイズを大きくし、より許容荷重が高い定盤を選定するなどご検討ください。
（カタログ上の許容荷重と耐荷重は同意語としています。また許容荷重は平面度を保証するものではございません。）

事前に搭載物の重量の把握が必要

※対角線の長さは、最も近い上の100mmに丸めた値。0・00級は0.5μm、1級は1μmに近い方の値に丸めてあります。

（5）材質から選ぶ
定盤は一般的に鋳鉄製と石製が多く用いられています。
鋳鉄製は落下などの衝撃に強いため、搭載物やジグの固定を行う、定盤の移動がある、搭載物を設置の際に強い衝撃が予想される場合におすすめです。
また、鋳鉄製は石製と比較し、安価に追加工することができます。石製はより高い精度、耐摩耗性、温度変化の影響がされにくいなど測定作業に優れた定盤です。ただし衝撃荷重に弱いため細心の注意が必要です。

各定盤の特長

■据付

●検査・測定用定盤

定盤使用面の傾きは検査・測定値の信頼性に影響します。
据付作業ではその傾きを最小限に抑えるためレベル出しを行います。定盤の調整ポイント（調整ねじ、又はレベリングブロックなどで定盤を受ける部位）は主要ポイントと補助ポイントに分けてレベル出しを行います。

主要ポイント（●）

おおよそのレベル出しを行います。（水準器の読みで1 目盛を目安）定盤重量を直接受けます。（通常3 点受け）

補助ポイント（○）

レベルの微調整、定盤重量の分散を行います。
調整ポイントの考え方はすべての定盤のレベル出しに共通する基本作業です。ここでは検査用定盤とアングル台の据付手順の概要説明をします。

概要説明

■品質管理

国家標準- 社内標準- 作業計測器を通じての校正ルールを定めています。計測器の精度の維持管理と製品の品質を保証しています。

■その他取扱い

定盤は温度および湿度の管理された雰囲気の中に設置することが望ましく、直射日光や突然の通風などは避けてください。 許容荷重を超過しないように注意して、可能な限り積載重量は分散させてください。

鋳鉄製定盤の場合

使用面のきずはバリを生じ、使用面の磨耗を促進するため砥石で局部的に除去を行い、その後研磨剤を十分に拭取ってください。 長期間使用しないときは使用面には防錆油を塗布して、上面にはカバーなどを掛け養生してください。

注意・禁止事項

• レベリングジャッキ位置はナベヤ製グラナイト精密石定盤専用となります。
• フットジャッキによるレベル調整は必ず行い、キャスターのまま使用は行わないでください。
• 測定機器等を定盤上に載せた状態での搬送は絶対に行わないでください。

よくあるご質問（FAQ）

Q：定盤用アングル台は指定色の対応はできますか？
A：対応可能です。ただし、都度見積りとさせて頂きます。
