JIS型定盤用アングル台

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 129,200円～306,850円

税込単価: 142,120円～337,535円

【特長】・JIS型定盤の専用台です。・定盤のズレ、脱落はストッパーにより防止し...

詳細情報を確認する

商品タイプ
定盤台
本体/オプション
本体
C (mm)
800
F (mm)
45 - 120
フットジャッキNo.
FJ16100

型番

未確定 11 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

製品の基本仕様・特長

ナベヤ製JIS型定盤専用のアングル台です。
定盤のレベル調整はアングル台のフットジャッキによる調整後、定盤を設置。定盤に取り付く調整ネジで行います。
定盤の横ずれ・脱落を防止するストッパーを側面に設置しています。

■仕様

型番	適合定盤	定盤サイズ	フットジャッキNo.	フットジャッキ数量	質量kg
JP04063-SA	JP04063	400×630	FJ16100	4	50
JP04560-SA	JP04560	450×600	FJ16100	4	49
JP05075-SA	JP05075	500×750	FJ16100	4	57
JP06060-SA	JP06060	600×600	FJ16100	4	56
JP06363-SA	JP06363	630×630	FJ16100	4	65
JP06310-SA	JP06310	630×1,000	FJ16100	5	76
JP07510-SA	JP07510	750×1,000	FJ16100	5	78
JP09012-SA	JP09012	900×1,200	FJ16100	5	84
JP10010-SA	JP10010	1,000×1,000	FJ16100	5	82
JP10015-SA	JP10015	1,000×1,500	FJC16100	7	158
JP10016-SA	JP10016	1,000×1,600	FJC16100	7	160

※フットジャッキの耐荷重（FJ16100：6kN／本、FJC16100：17kN／本）

規格表

単位：mm

型番	A	B	C	D	E	F	G	H	I
JP04063-SA	630	400	800	125	150	45～120	530	83	140
JP04560-SA	600	450	800	125	150	45～120	530	83	140
JP05075-SA	750	500	800	125	150	45～120	510	83	140
JP06060-SA	600	600	800	150	150	45～120	520	83	140
JP06363-SA	630	630	800	150	150	45～120	500	83	140
JP06310-SA	1,000	630	800	150	150	45～120	440	108	150
JP07510-SA	1,000	750	800	150	150	45～120	430	108	150
JP09012-SA	1,200	900	800	150	150	45～120	430	108	150
JP10010-SA	1,000	1,000	800	150	150	45～120	410	108	150
JP10015-SA	1,500	1,000	800	150	200	45～120	380	108	140
JP10016-SA	1,600	1,000	800	150	200	45～120	380	108	140

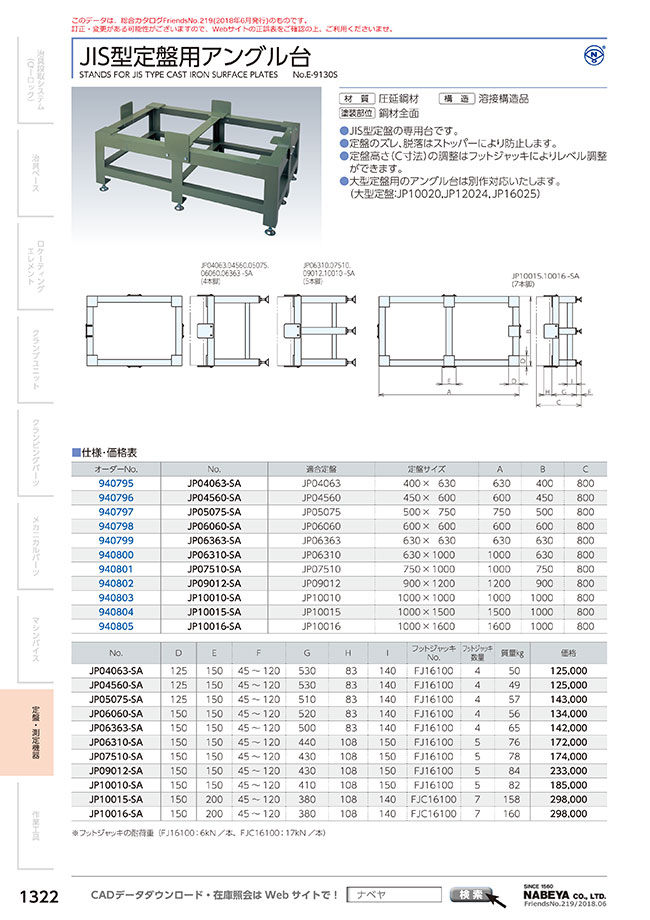

外形図

使用方法・使用事例

使用方法

■据付について

選定サポート情報

■製品ラインナップ

技術情報

■定盤とは

一般的には機械部品の加工、組立ておよび検査における基準平面として用いられます。形状は長方形または正方形の表面をもち、その平面は機械加工、きさげまたはラップ仕上によって正しい平面に仕上られています。近年、その用途は車輌等の様々な試験に応じるべく多機能な要求が求められています。

■定盤の選定

定盤は使用目的や用途にあわせて様々な種類がございます。ここでは定盤を選定する上で押さえておきたいポイントを紹介します。

（1）目的・用途を確認する
まず最初に定盤を何に使用するのか目的や用途を明確にする必要がございます。
検査を行うのためか、測定や工作など汎用的な使い方をしたいのか明確にすることで定盤の選定ができます。

試験用	防振定盤・試験用定盤・レール型定盤
検査・測定用	JIS型精密検査用定盤・グラナイト精密石定盤・箱型定盤
工作・組立用	箱型定盤・工作用定盤・板金用タタキ定盤

（2）サイズを確認する
搭載物の寸法から必要な定盤のサイズを検討します。搭載物が大きい場合や大きな面積を有する場合は定盤を複数枚並べて使用することもご検討ください。

（3）許容荷重を確認する
搭載物の重量が定盤の許容荷重以内か確認ください。許容荷重を超える場合は定盤のサイズを大きくし、より許容荷重が高い定盤を選定するなどご検討ください。
（カタログ上の許容荷重と耐荷重は同意語としています。また許容荷重は平面度を保証するものではございません。）

事前に搭載物の重量の把握が必要

（4）平面度を確認する
定盤の「平面度」は測定値の信用性に影響します。特に検査・測定用定盤の場合は平面度が目的の精度かどうか確認が必要です。
t ＝ C₁L+ C₂
t ：全面の平面度の許容差
L：最も近い上の100mm に丸めた定盤の対角線の呼び長さ（mm）
C1・C2：定盤の等級に対する定数

●平面度
使用面を幾何学的に正しい平行二平面で挟んだとき、平行二平面の間隔が最小となる間隔の寸法で表す。
（JIS B 7513）

※対角線の長さは、最も近い上の100mmに丸めた値。0・00級は0.5μm、1級は1μmに近い方の値に丸めてあります。

平面度のイメージ

（5）材質から選ぶ
定盤は一般的に鋳鉄製と石製が多く用いられています。
鋳鉄製は落下などの衝撃に強いため、搭載物やジグの固定を行う、定盤の移動がある、搭載物を設置の際に強い衝撃が予想される場合におすすめです。
また、鋳鉄製は石製と比較し、安価に追加工することができます。石製はより高い精度、耐摩耗性、温度変化の影響がされにくいなど測定作業に優れた定盤です。ただし衝撃荷重に弱いため細心の注意が必要です。

各定盤の特長

よくあるご質問（FAQ）

Q：定盤用アングル台は指定色の対応はできますか？
A：対応可能です。ただし、都度見積りとさせて頂きます。

メーカー紹介

株式会社ナベヤは創業1560年以来、5世紀にわたって、常に新しい技術と視点で時代が要求する「鋳物づくり」を追求し続けています。そして現在では素材から設計、加工、検査までの一貫生産メーカーとして、先端技術を融合した総合力を活かし、高品質の製品を社会に提供しています。
