ポイントマイクロメータ

製品特長・仕様

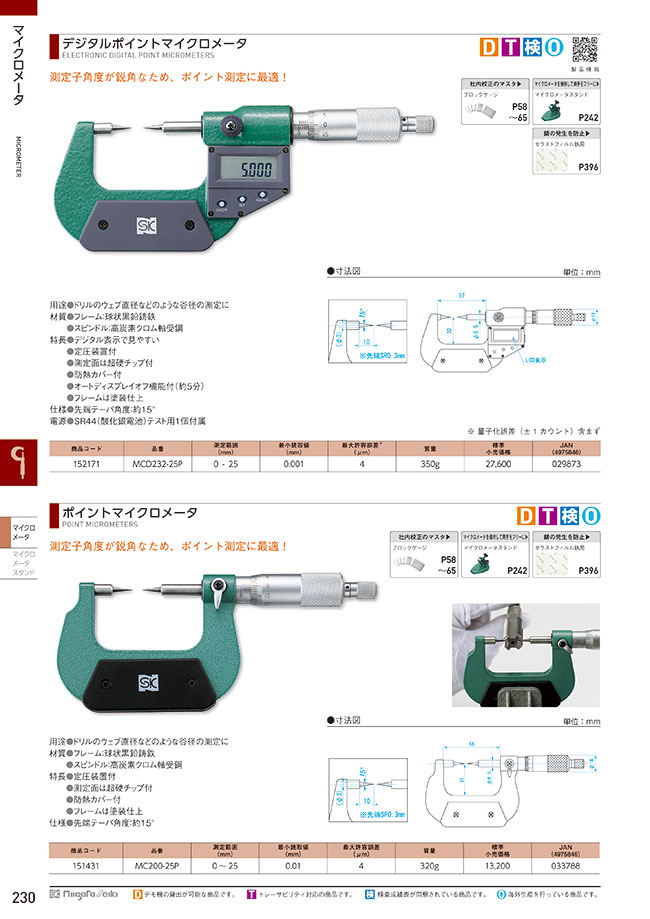

製品の基本仕様・特長

外形図

使用方法・使用事例

使用方法

（1）目盛の読み方

●目盛の読み方例

スリーブの読みで測定値7.0mm、シンブルの読みで測定値0.37mmとなり、測定値7.37mmとなります。

スリーブの読みで測定値7.5mm、シンブルの読みで測定値0.37mmとなり、測定値7.87mmとなります。

※通常上図のように0.01mmまで読み取れますが、下図のように目分量で0.001mm（1μm）まで読み取ることも可能です。

■下側が1mm単位の目盛です。上側が1mm単位の中間に目盛が付いていて、0.5mm単位の目盛を表します。

■目盛が読みやすい測定姿勢をとる事はもちろんですが、スリーブの目盛線、特に上側の0.5mm線が見えるかどうかで、0.5mmの読み間違いをする事がしばしばありますのでご注意ください。

（2）0点の合わせ方

1.  測定面をきれいにする。
被測定物に当たるアンビルとスピンドルの両測定面をきれいにします。両測定面の間にきれいな紙を1枚軽く挟んで、紙をそのまま引き、最後に測定面を開いて、紙を取ります。
※紙の種類によっては端にホコリなどが付着しやすいため、紙をそのまま引き抜く事はさけてください。

2. ラチェットストップを回す。
この時のねじの締め加減（測定圧）が重要です。右端のラチェットストップを回し、測定面が合ってから、ラチェットが「カチカチ」と1～3回鳴った所で停止してください。

3. クランプする。
写真では、0目盛が約5μmずれていますので、このズレを修正する必要があります。まずはこの位置でスピンドルを固定するためにクランプします。

4. キースパナを入れる。
クランプが付いている反対側（裏側）のスリーブ部には、穴が空いています。その穴にキースパナを入れて、0点を調整します。スパナを確実に穴に入れてから回さないと、スパナが外れて目盛面にキズを付けてしまいます。注意してください。

5. 0点が合う。
こうして0点は合いました。目盛を読む時の位置は、目盛の真上から読みます。斜めから読むと、2～3μm程度の誤差が生じてしまいます。

使用事例
