ロックタイト MCジグバイス
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 通常単価(税別)
- 765,000円740,443円
- 税込単価
- 841,500円814,487円
【特長】・浮上がり防止機構により、可動体・ワークの浮上がりを抑えます。・PAT...
詳細情報を確認する- 商品タイプ
- 本体
- 口幅 (mm)
- 160
- 最大口開き (mm)
- 350
- 口深さ (mm)
- 75
- 最大締付力 (kN)
- 40
- A (mm)
- 749
- B (mm)
- 244
- C (mm)
- 185
- D (mm)
- 180
- E (mm)
- 150
- F (mm)
- 62.5
- G (mm)
- 160
- H (mm)
- 75
- I (mm)
- 110
- J (mm)
- 250
- K (mm)
- 156
- L (mm)
- 4-M12
- M (mm)
- 200
- N (mm)
- 200
- O (mm)
- 100
- P
- 150mm
- Q
- 200mm
- R (mm)
- 18
- S (mm)
- 18
- T (mm)
- 18
- U (mm)
- 14
- 標準ガイドブロック巾 (mm)
- 18
- 質量 (kg)
- 100
- 付属品
- 標準ガイドブック（2個1組）1本、ハンドル1本、ハンドルジョイント（LTJV-0、LTJV-150）各1本、吊ボルトM14 2本
- V (mm)
- 185
- W (mm)
- 52
- X (mm)
- 52
- Y (mm)
- 0.15
ご注意
- 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。
LT630JVの仕様・寸法情報
商品タイプ
本体
口幅(mm)
160
最大口開き(mm)
350
口深さ(mm)
75
最大締付力(kN)
40
A(mm)
749
B(mm)
244
C(mm)
185
D(mm)
180
E(mm)
150
F(mm)
62.5
G(mm)
160
H(mm)
75
I(mm)
110
J(mm)
250
K(mm)
156
L(mm)
4-M12
M(mm)
200
N(mm)
200
O(mm)
100
P
150mm
Q
200mm
R(mm)
18
S(mm)
18
T(mm)
18
U(mm)
14
標準ガイドブロック巾(mm)
18
質量(kg)
100
付属品
標準ガイドブック（2個1組）1本、ハンドル1本、ハンドルジョイント（LTJV-0、LTJV-150）各1本、吊ボルトM14 2本
仕様
標準
V(mm)
185
W(mm)
52
X(mm)
52
Y(mm)
0.15
商品情報
詳細情報
基本情報
【特長】
・浮上がり防止機構により、可動体・ワークの浮上がりを抑えます。
・PAT.Pの油圧機構が組込んであり操作がスムーズです。
・FMS.FA用のジグバイスです。横型、立型、MCバイスとしてご利用下さればコストダウンになります。
・横型MCの2面、4面、イケールと同等の精度が出してあります。
・立型MC、フライス盤用としてももちろんご利用いただけます。
・旧JIS0級を凌ぐ精度です。
ご注意
- 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。

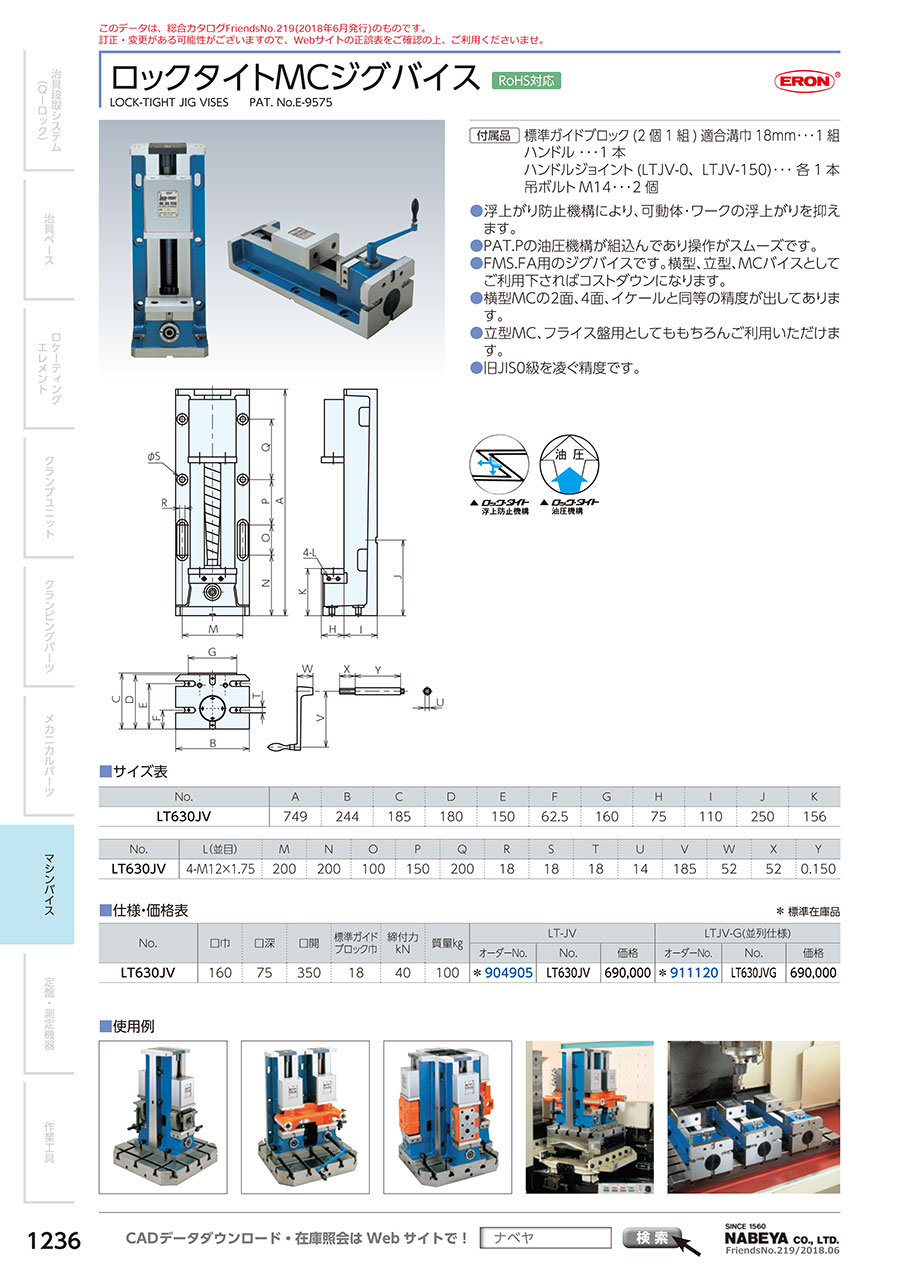

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ロックタイト MCジグバイスの型番LT630JVのページです。
型番LT630JVに関する仕様情報を記載しております。
