ナベヤ

クィックダウンクランプ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 15,418円～18,138円

税込単価: 16,960円～19,952円

Tスロットナット付（T溝タイプ）・Tスロットナット（タップ穴タイプ）なしから選...

詳細情報を確認する

材質詳細
SCM420
熱処理
焼入HRC60
表面処理
黒染め

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

下方向に締め付けて、ワークの浮き上がりを防ぎます。

材質	ベース	SCM420
	カム	SCM420
	ジョウ	SCM440
熱処理	ベース	焼入HRC50
	カム	焼入HRC55
	ジョウ	焼入HRC50
表面処理	黒染め

部品構成

小型

-	部品構成
（1）	ベース
（2）	フラットジョウ
（3）	Vジョウ
（4）	カム
（5）	カラー
（6）	六角穴付止めねじ又は異径スタッド
（7）	Tスロットナット（T溝タイプのみ）
（8）	平行ピン
（9）	E型止め輪
（10）	ねじりばね

中型

-	部品構成
（1）	ベース
（2）	フラットジョウ
（3）	カム
（4）	カラー
（5）	六角穴付止めねじ又は異径スタッド
（6）	Tスロットナット（T溝タイプのみ）
（7）	平行ピン
（8）	E型止め輪
（9）	ねじりばね

外形図

フラットジョウ

Vジョウ

使用方法・使用事例

使用方法

カラーを締め、クランプを固定します。（セッティング）

カムをスパナで回すことでワークをクランプ・アンクランプすることができます。

六角穴付止めネジ又は異径スタッドを変更する事で、ハイトシリンダーで嵩上げすることも可能です。

注意・禁止事項

周囲に同じ高さ、もしくは本製品より高いエレメントがある場合、一般的なスパナをご使用されると干渉する恐れがあります。
よくご確認のうえ、ご使用ください。
ソケット式のスパナのご使用をお勧めします。

型番リスト

表示件数

型番

種類

クランプユニット/オプション

クランプ方法

本体材質

(mm)

ネジ径

締付力

(kN)

質量

(kg)

適合T溝巾

(mm)

最小発注数量

クランプユニット・用品	ユニット	側面ネジ固定式	焼入れ鋼	50	32	25	8	17	3	33.5	20	21	M8	-	-	M8	3	0.22	-	1個
クランプユニット・用品	ユニット	側面ネジ固定式	焼入れ鋼	50	32	25	8	17	3	33.5	20	21	M8	15	8 - 22	M8	3	0.22	-	1個
クランプユニット・用品	ユニット	側面ネジ固定式	焼入れ鋼	50	32	25	8	17	3	21.5	30	21	M8	-	-	-	3	0.22	10	1個
クランプユニット・用品	ユニット	側面ネジ固定式	焼入れ鋼	50	32	25	8	17	3	21.5	30	21	M8	15	8 - 22	-	3	0.22	10	1個
クランプユニット・用品	ユニット	側面ネジ固定式	焼入れ鋼	50	32	25	8	17	3	33.5	20	21	M12	15	8 - 22	M12	3	0.22	-	1個
クランプユニット・用品	ユニット	側面ネジ固定式	焼入れ鋼	50	32	25	8	17	3	21.5	30	21	M12	-	-	-	3	0.22	14	1個
クランプユニット・用品	ユニット	側面ネジ固定式	焼入れ鋼	50	32	25	8	17	3	21.5	30	21	M12	15	8 - 22	-	3	0.22	14	1個

通常単価(税別) (税込単価)	通常出荷日

15,418円 ( 16,960円 )	3日目
15,418円 ( 16,960円 )	在庫品1日目当日出荷可能
15,599円 ( 17,159円 )	5日目
15,599円 ( 17,159円 )	3日目
17,866円 ( 19,653円 )	3日目
18,138円 ( 19,952円 )	3日目
18,138円 ( 19,952円 )	3日目

詳細情報

基本情報

基本情報

Tスロットナット付（T溝タイプ）・Tスロットナット（タップ穴タイプ）なしから選べます。

カタログ

商品TOP

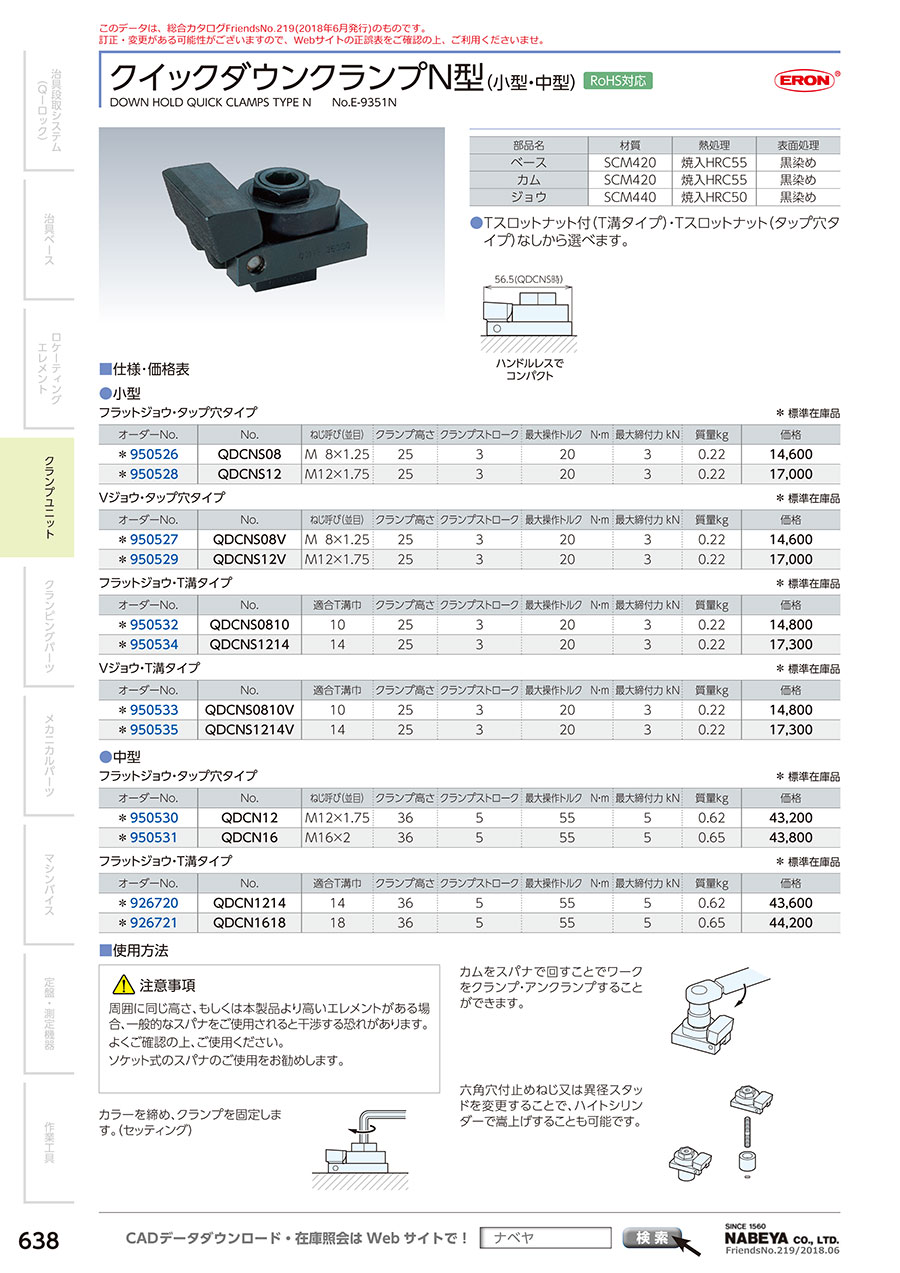

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
