ナベヤ

クランプサポートスクリュージャッキ

カタログ |

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 3,780円～9,560円

税込単価: 4,158円～10,516円

【特長】・クランプサポートスクリュージャッキは各種クランプをサポートするのに便...

詳細情報を確認する

種類
ジャッキ
本体材質
焼入れ鋼
材質詳細
S45C
熱処理
焼入HRC35±5
表面処理
黒染め

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

クランプサポートスクリュージャッキの仕様

クランプサポートスクリュージャッキの外観

クランプサポートスクリュージャッキの使用例

オーダーNo.	型番	全高	胴径	耐荷重kN	質量kg
903462	CS50	40-50	40	12	0.27
900333	CS70	50-73	40	14	0.35
903463	CS100	70-100	45	20	0.63
900334	CS150	94-150	50	20	1.1
900718	CS250	150-250	60	35	2.45

型番リスト

表示件数

型番

最低高さ

(mm)

最高高さ

(mm)

質量

(kg)

耐荷重

(kN)

最小発注数量

40	50	40	30	24	8	M20	4	0.27	12	1個
50	73	40	30	32	9	TM20P3	4	0.35	14	1個
70	100	45	35	46	12	TM25P4	5	0.63	20	1個
94	150	50	35	70	12	TM25P4	5	1.1	20	1個
150	250	60	45	120	15	TM32P4	5	2.45	35	1個

通常単価(税別) (税込単価)	通常出荷日

3,780円 ( 4,158円 )	在庫品1日目当日出荷可能
4,320円 ( 4,752円 )	在庫品1日目当日出荷可能
5,180円 ( 5,698円 )	在庫品1日目当日出荷可能
5,800円 ( 6,380円 )	9日目
9,560円 ( 10,516円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・クランプサポートスクリュージャッキは各種クランプをサポートするのに便利です。
・1個でネジの働きに不足がある、高さがたりないとき、2個・3個の積み重ね使用が出来ます。（同一サイズのみ）
・アタッチメントを使えば異形物のささえにも便利です。
・材質はS45C。
・熱処理はスクリュー：焼入HRC35±5。
・表面処理は黒染め。

カタログ

商品TOP

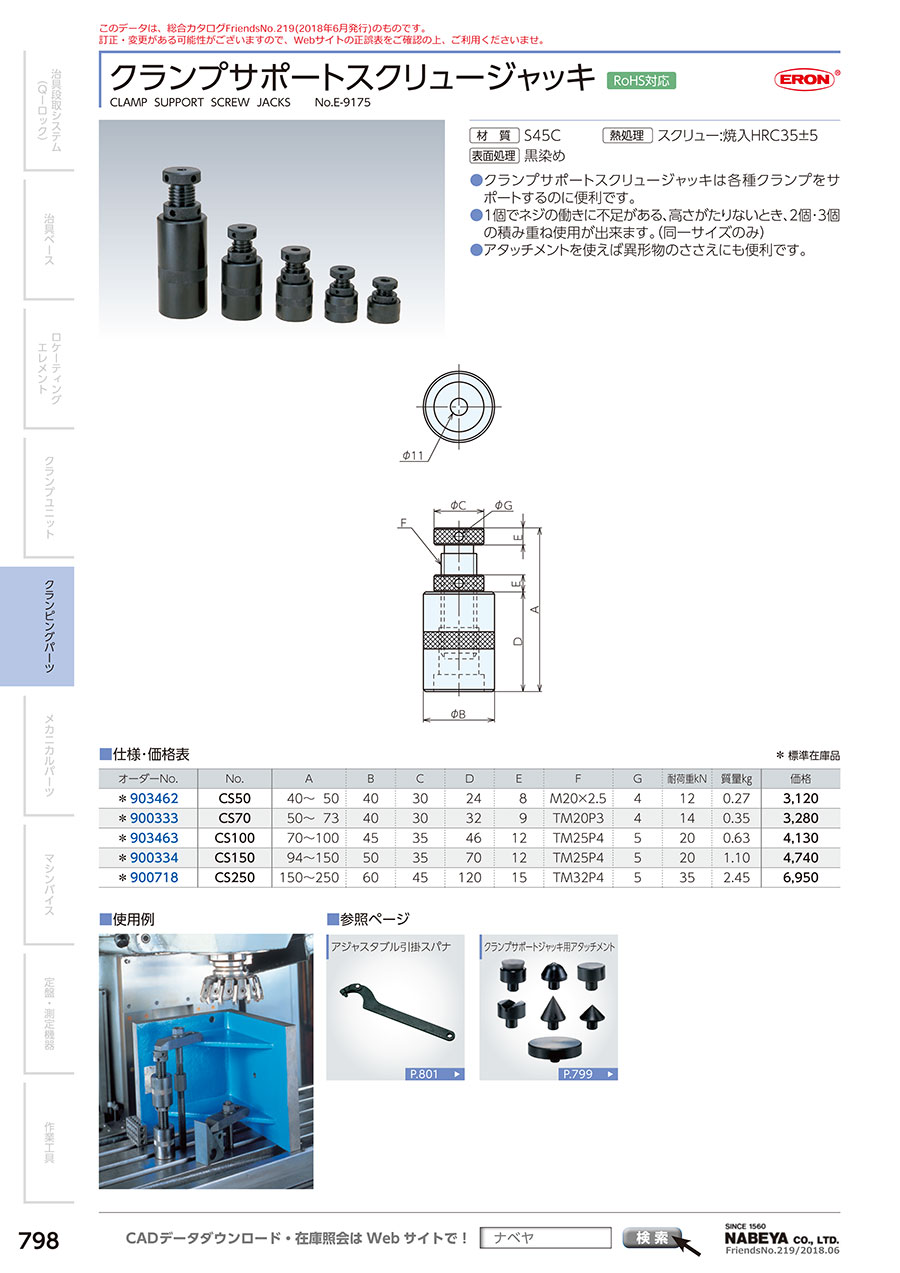

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプサポートスクリュージャッキのレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

マシニング

満足度：4.02020/06/13

マシニング用のジグとしてつかってます高さ調整が可能で便利です

0人が参考にしています。

加工

満足度：4.02020/02/15

加工物に対してクランプするのに最適でした締め付け力も強く2つで十分でした

0人が参考にしています。

クランプ

満足度：5.02019/07/27

ワーク固定の治具として使用しています。高品質な治具で高品質な部品加工をすることができます

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q耐荷重はどのようになっていますか？

最少のCS50で12KN、最大のCS250で35KNです。
