ナベヤ

ねじ穴付ストラップクランプ

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 2,840円～8,953円

税込単価: 3,124円～9,848円

ワークの押さえに使用するクランプ。【特長】・高さ調整ボルトが取付られるネジ穴が...

詳細情報を確認する

種類
クランプ単品
本体材質
焼入れ鋼
材質詳細
S45C
熱処理
焼入HRC30±5
表面処理
黒染め

ご注意

ボルトは同梱されていません。別途お求めください。
商品画像は代表画像となります。カタログ内規格表にD寸法が「-」の場合、D部分がない形状となります。

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

※SCM0011,SCM0012のみ

製品仕様

ねじ穴付ストラップクランプの外観

ねじ穴付ストラップクランプの使用例

ねじ穴付ストラップクランプの外形図

オーダーNo.	型番	全長	全巾	厚み	適合ボルト	質量kg
926819	SCM0011	40	25	12	M8	0.08
926820	SCM0012	80	25	12	M8	0.16
926821	SCM0031	54	25	12	M12	0.13
926822	SCM0032	108	32	16	M12	0.36
926823	SCM0100	58	32	16	M14	0.18
901114	SCM0101	100	38	19	M14	0.44
902691	SCM0102	150	38	19	M14	0.7
926824	SCM0200	65	50	25	M16	0.48
902692	SCM0201	100	50	25	M16	0.67
902693	SCM0202	150	50	25	M16	1.1
902694	SCM0203	175	50	25	M16	1.3
902695	SCM0301	150	50	30	M18	1.3
902696	SCM0302	175	50	30	M18	1.55
902697	SCM0303	200	50	30	M18	1.88

型番リスト

表示件数

型番

全長

(mm)

全幅

(mm)

適合ボルト

(mm)

質量

(kg)

最小発注数量

40	25	M8	12	-	12	8	7	9	M8×1.25	0.08	1個
80	25	M8	12	-	12	20	7	9	M8×1.25	0.16	1個
54	25	M12	12	8	10	8	10	13	M12×1.75	0.13	1個
108	32	M12	16	8	12	25	10	13	M12×1.75	0.36	1個
58	32	M14	16	8	12	8	12	16	M14×2	0.18	1個
100	38	M14	19	16	12	23	16	16	M14×2	0.44	1個
150	38	M14	19	16	12	39	16	16	M14×2	0.7	1個
65	50	M16	25	8	14	8	14	18	M16×2	0.48	1個
100	50	M16	25	22	14	23	19	18	M16×2	0.67	1個
150	50	M16	25	22	14	32	19	18	M16×2	1.1	1個
175	50	M16	25	22	14	39	19	18	M16×2	1.3	1個
150	50	M18	30	24	15	26	22	20	M18×2.5	1.3	1個
175	50	M18	30	24	15	32	22	20	M18×2.5	1.55	1個
200	50	M18	30	24	15	39	22	20	M18×2.5	1.88	1個

通常単価(税別) (税込単価)	通常出荷日

2,840円 ( 3,124円 )	5日目
2,960円 ( 3,256円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	3日目
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,490円 ( 3,839円 )	3日目
3,650円 ( 4,015円 )	3日目
4,271円 ( 4,698円 )	5日目
4,797円 ( 5,277円 )	3日目
4,984円 ( 5,482円 )	3日目
5,486円 ( 6,035円 )	3日目
5,989円 ( 6,588円 )	3日目
6,172円 ( 6,789円 )	3日目
6,812円 ( 7,493円 )	3日目
8,953円 ( 9,848円 )	5日目

詳細情報

基本情報

基本情報

ワークの押さえに使用するクランプ。
【特長】
・高さ調整ボルトが取付られるネジ穴が加工してある。
・材質はS45C。
・熱処理は焼入HRC30±5。
・表面処理は黒染め。
【用途】
・ワークの固定に便利。

ご注意

ボルトは同梱されていません。別途お求めください。
商品画像は代表画像となります。カタログ内規格表にD寸法が「-」の場合、D部分がない形状となります。

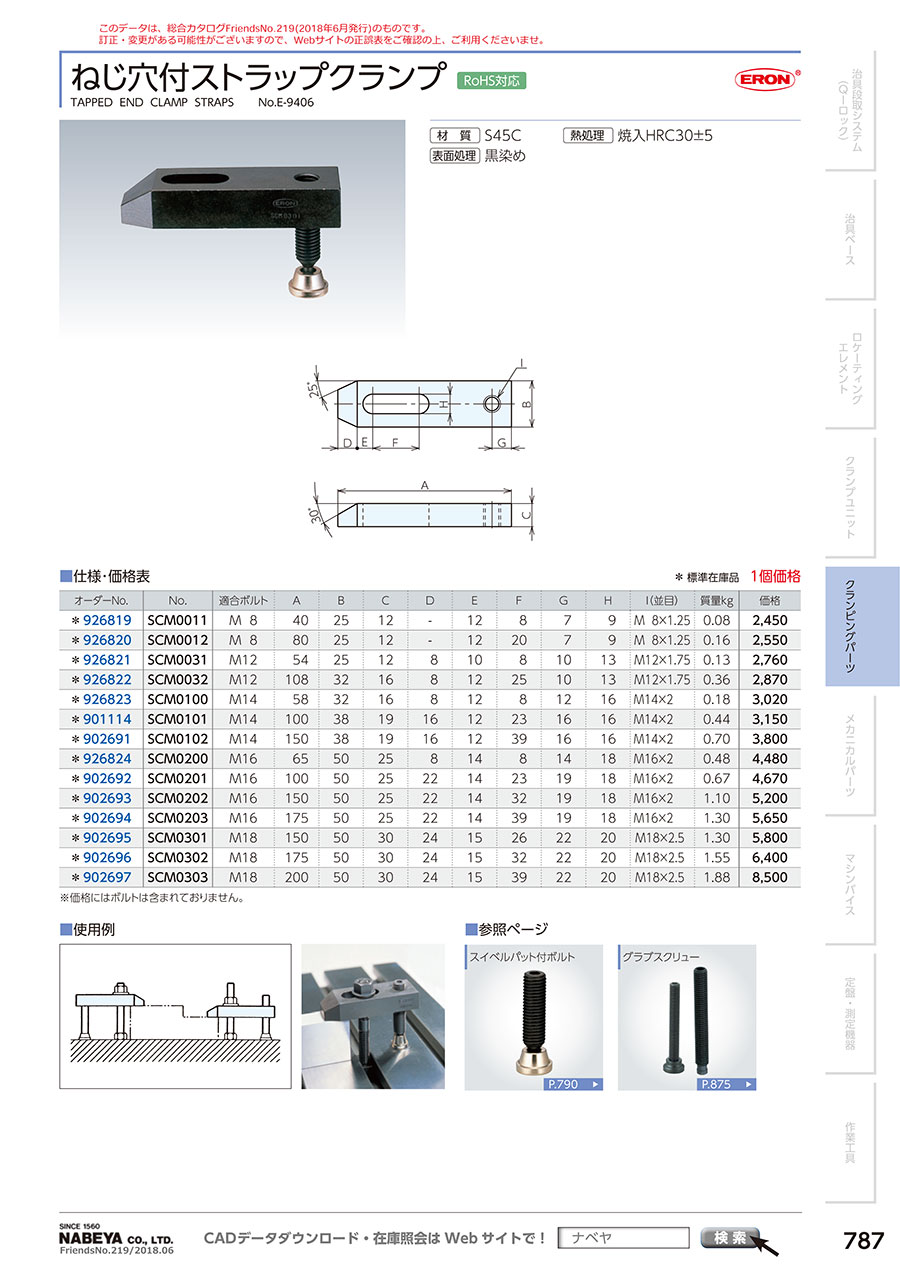

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじ穴付ストラップクランプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

治具取付台固定用として使用

満足度：5.02023/05/27

治具の大きさがバラバラだったので、高さ調整にブロックを使用していたが、この商品はネジ調整で高さがセット出来るので、道具と...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q適合ボルト径はどのような種類がありますか？

Ｍ8、Ｍ12、Ｍ14、Ｍ16、Ｍ18用があります。
