プレセット形トルクレンチ（ダイレクトセット・ホールドタイプ）

Name: プレセット形トルクレンチ（ダイレクトセット・ホールドタイプ）
Brand: TONE
SKU: 223000305982
Rating: 4.6 (3 reviews)

通常単価(税別): 22,899円～39,501円

税込単価: 25,189円～43,451円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

先端ソケットが、落下しにくいホールドタイプでミス激減のトルクレンチです。【特長】・ボルト・ナット類の締...

詳細を確認

4.64.6

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

ヘッドタイプ
ラチェット式
負荷方向
右
精度
±3%
ポカヨケ機能
無
設定方式
プリセット
ヘッド交換機能有無
無

未確定 10 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

（左）T4MN140H（右）T3MN50H

ワンプッシュ操作でソケット交換が可能
N・m仕様
トルク精度（±3％）
付属品 : 校正証明書（トレーサビリティ体系図）×1、取扱説明書×1、樹脂ケース×1

デジタル表示部分

ソケットホールド機構

※ 着脱する場合、必ずプッシュボタンを押しながら行う

規格表

型番	能力範囲最小～最大 (N･m)	1目盛	表示単位	差込角 dr. (mm) A	寸法 (mm) B	寸法 (mm) H	寸法 (mm) T	寸法 (mm) L	最大トルク時の手力(N)	(参考) 適応ボルト普通	(参考) 適応ボルト高力	質量 (kg)	ケース寸法
T3MN20H	4～20	0.2	N・m	9.5	24.0	21.4	10.4	253	110	M6～M8	M5～M6	0.30	355×97×75
T3MN25H	5～25	0.2	N・m	9.5	24.0	21.4	10.4	253	138	M6～M8	M5～M6	0.30	355×97×75
T3MN50H	10～50	0.5	N・m	9.5	36.0	26.3	14.0	308	227	M10	M8	0.52	355×97×75
T4MN50H	10～50	0.5	N・m	12.7	36.0	30.0	14.0	308	227	M10	M8	0.55	355×97×75
T3MN100H	20～100	1	N・m	9.5	36.0	26.3	14.0	387	335	M12～M14	M10	0.75	505×97×75
T4MN100H	20～100	1	N・m	12.7	36.0	30.0	14.0	387	335	M12～M14	M10	0.77	505×97×75
T4MN140H	30～140	1	N・m	12.7	36.0	30.0	14.0	450	388	M14	M10～M12	0.82	505×97×75
T4MN200H	40～200	2	N・m	12.7	45.2	34.0	17.8	526	474	M14～M16	M12	1.33	765×97×75
T4MN300H	40～300	2	N・m	12.7	45.2	34.0	17.8	716	491	M14～M20	M12～M14	1.84	765×97×75
T6MN300H	40～300	2	N・m	19.0	45.2	40.5	17.8	716	491	M14～M20	M12～M14	1.85	765×97×75

※ 外形図と連携

特許・証明書情報

校正証明書の有効期限

1.未使用の場合
校正証明書の校正日より3年まで。
2.校正証明書の校正日より3年未満で使用を開始された場合
使用開始より1年間もしくは、締付回数10万回までとする。

外形図

使用方法・使用事例

修理・点検

「カチッ」という音または「ショック」が感じられなくなった時は故障。修理・点検が必要（有償）。
修理後の精度は± 4% 以内を合格｡
乱暴な取り扱い、長期間放置、使用頻度が多いなどの理由により、精度が狂うときがある。精度が必要な場合は、定期的に点検依頼の必要がある（有償）。
トルク機器は定期点検が必要。目安として1 年に1 回、または10万回締付け毎に1 回、定期点検をする必要がある（有償）。

注意・禁止事項

警告

高所作業では必ず落下防止の処置をしてください。
通電中の作業はしないでください。
トルクレンチは右回転（時計回り）でご使用ください。
アダプター（トルクレンチの角ドライブより小さいタイプ）を使用しないでください。アダプターの角ドライブが破損し、けがの原因になります。
エクステンションバーを使用しないでください。エクステンションバーの破損、トルクの変動の原因になります。
長期間放置したトルクレンチは、トルク値が変動する場合があります。

注意

工具は本来の使用目的以外には使用しないでください。
「締付けトルク」と「ねじの締付け力」との関係は、ねじの状態や構造、摩擦係数などによって異なります。
必ず対象物の作業指示書や注意書をよく読んで正しい作業をしてください。（図1）
トルクレンチのトルク能力範囲を超えて使用すると故障します。場合によっては破損し、ケガをすることもあります。
握り部にパイプを継ぎ足して使用しないでください。正しいトルクがでなく、場合によっては破損し、ケガをすることもあります。（図2）
トルクレンチは力を加える位置（握る位置）と方向によってその値が狂うことがあります。（図3）
精密に調整されていますが、衝撃を与えたり分解すると精度が狂います。また高温多湿、水中、ほこりの多い場所などでの使用や保管をしないでください。
トルクレンチを使用するときは、弾みをつけたり、体重をかけたり、足で踏みつけないでください。（図4）
角ドライブ凹部ボール溝の規格が違うとソケット類がホールドできない時がある。
ショックを与えるとホールド機構が外れる時がある。

商品TOP

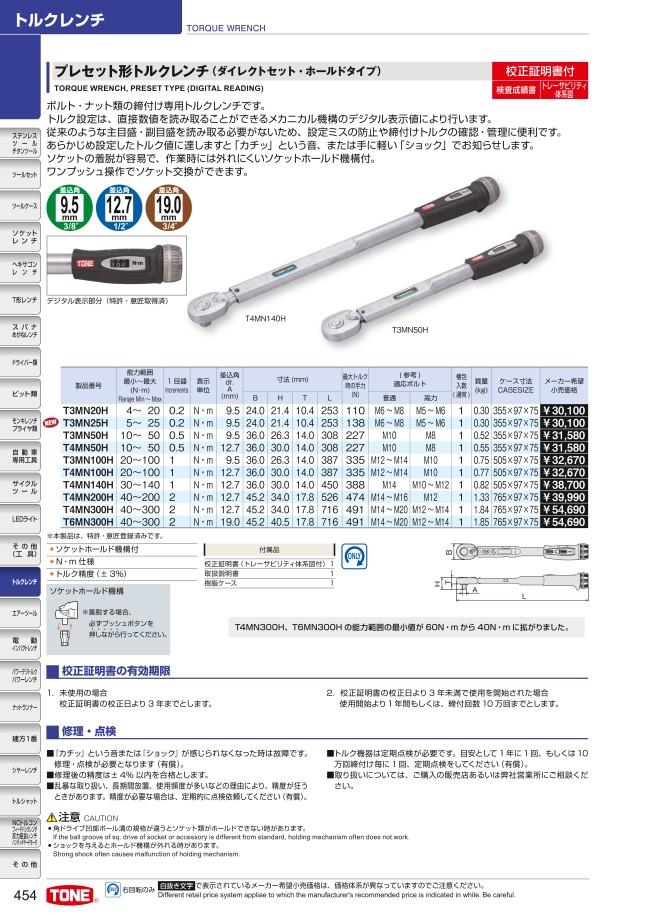

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

トルク調整範囲(N・ｍ)
- 4～20
- 5～25
- 10～50
- 20～100
- 30～140
- 40～200
- 40～300
最小目盛(N・ｍ)
- 0.2
- 0.5
- 1
- 2
全長(mm)
- 253
- 308
- 387
- 450
- 526
- 716
差込角
- 9.5mm（3/8inch）
- 12.7mm（1/2inch）
- 19.0mm（3/4inch）
商品コード
- T3MN20H
- T3MN25H
- T3MN50H
- T3MN100H
- T4MN50H
- T4MN100H
- T4MN140H
- T4MN200H
- T4MN300H
- T6MN300H
JANコード
- 4953488200485
- 4953488201734
- 4953488201758
- 4953488201819
- 4953488201826
- 4953488201833
- 4953488206333
- 4953488208894
- 4953488310320
- 4953488407914
トラスココード
- 321-2661
- 321-2653
- 321-2645
- 321-2637
- 321-2629
- 321-2611
- 321-2602
- 321-2599
- 780-7341
タイプ
- T3MN20H-T6MN300H
- T3MN25H
- T4MN300H
出荷日
すべて
当日出荷可能
1日以内
2日以内
5日以内

型番リスト

表示件数

型番

トルク調整範囲

(N・ｍ)

最小目盛

(N・ｍ)

全長

(mm)

差込角

商品コード

JANコード

トラスココード

ヘッド部幅

(mm)

重量

(g)

RoHS?

最小発注数量

4～20	0.2	253	9.5mm（3/8inch）	T3MN20H	4953488208894	321-2602	24	300	-	1個
5～25	0.2	253	9.5mm（3/8inch）	T3MN25H	4953488407914	-	24	300	-	1個
10～50	0.5	308	9.5mm（3/8inch）	T3MN50H	4953488200485	321-2611	36	520	10	1個
20～100	1	387	9.5mm（3/8inch）	T3MN100H	4953488201833	321-2599	36	750	10	1個
10～50	0.5	308	12.7mm（1/2inch）	T4MN50H	4953488201826	321-2653	36	550	10	1個
20～100	1	387	12.7mm（1/2inch）	T4MN100H	4953488201819	321-2629	36	770	10	1個
30～140	1	450	12.7mm（1/2inch）	T4MN140H	4953488201758	321-2637	36	820	10	1個
40～200	2	526	12.7mm（1/2inch）	T4MN200H	4953488201734	321-2645	45.2	1330	10	1個
40～300	2	716	12.7mm（1/2inch）	T4MN300H	4953488310320	780-7341	45.2	1840	-	1個
40～300	2	716	19.0mm（3/4inch）	T6MN300H	4953488206333	321-2661	45.2	1850	10	1個

通常単価(税別) (税込単価)	通常出荷日

22,899円 ( 25,189円 )	5日目
24,899円 ( 27,389円 )	5日目
22,899円 ( 25,189円 )	1日目
24,899円 ( 27,389円 )	5日目
22,899円 ( 25,189円 )	5日目
24,899円 ( 27,389円 )	在庫品1日目当日出荷可能
29,899円 ( 32,889円 )	5日目
31,899円 ( 35,089円 )	在庫品1日目当日出荷可能
39,501円 ( 43,451円 )	5日目
39,501円 ( 43,451円 )	2日目

詳細情報

基本情報

先端ソケットが、落下しにくいホールドタイプでミス激減のトルクレンチです。
【特長】
・ボルト・ナット類の締付け専用トルクレンチです。
・ソケットの着脱が容易で、作業時には外れにくいソケットホールド機構付です。
・あらかじめ設定したトルク値に達しますと「カチッ」という音、または手に軽い「ショック」でお知らせします。
・従来のような主目盛・副目盛を読み取る必要がないため、設定ミスの防止や締付けトルクの確認・管理に便利です。
・トルク設定は、直接数値を読み取ることができるメカニカル機構のデジタル表示値により行います。
【用途】
・高所においてトルク管理を必要とする箇所での組み立て・整備点検に最適。
・産業工場での組立作業から大型トラック・自動車や一般産業機器およびプラントのメンテナンス作業に最適。
・幅広いトルクの管理締付けの作業に最適。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プレセット形トルクレンチ（ダイレクトセット・ホールドタイプ）のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

メンテナンス時に使用しています

満足度：4.02023/03/23

メンテナンス時にボルトやナットの締め付けに使用しています。締め付け忘れやオーバートルクによる部品の破損防止にも役に立って...もっと読む

0人が参考にしています。

タイヤ交換の増し締め用

満足度：5.02023/01/31

作業車のタイヤ交換用に購入。今まで感覚で行っていたが、締めすぎていた気がするのでしっかり規格に則って施工したかったので...もっと読む

0人が参考にしています。

締め付きトルク測定

満足度：5.02022/09/14

大型物件で締め付けトルクを確認しながら組付するのに適していたので、購入しました。
