ジーベックテクノロジー

XEBECブラシ表面用スリーブ

Name: XEBECブラシ 表面用 スリーブ
Brand: ジーベックテクノロジー
SKU: 223000305050
Rating: 3.5 (4 reviews)

カタログ |

通常単価(税別): 2,900円～32,037円

税込単価: 3,190円～35,241円

通常出荷日：在庫品1日目当日出荷可能

XEBECブラシ表面用の専用スリーブ。【特長】・XEBECブラシ表面用に取り付けて使用。【用途】・対象...

詳細を確認

3.53.5

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

タイプ

軸心径

(mm)

ｽﾘｰﾌﾞ外径

(mm)

全長(軸部含)

(mm)

軸長

(mm)

対象ブラシ

最小発注数量

φ6mm用	6	10	70	29	A13/A11/A21/A32/A32-CB06M	2個
φ15mm用	6	18.5	90	29	A13/A11/A21/A32/A32-CB15M	1個
φ25mm用	8	30	140	30	A11/A21/A32-CB25M	1個
φ40mm用	10	45	140	30	A11/A21/A32-CB40M	1個
φ60mm用	12	65	150	35	A11/A21/A32-CB60M	1個
φ100mm用	16	110	162	40	A11/A21/A32-CB100M	1個

通常単価(税別) (税込単価)	通常出荷日

2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
4,600円 ( 5,060円 )	在庫品1日目当日出荷可能
10,180円 ( 11,198円 )	在庫品1日目当日出荷可能
11,208円 ( 12,329円 )	在庫品1日目当日出荷可能
23,443円 ( 25,787円 )	在庫品1日目当日出荷可能
32,037円 ( 35,241円 )	在庫品1日目当日出荷可能

基本情報

XEBECブラシ表面用の専用スリーブ。
【特長】
・XEBECブラシ表面用に取り付けて使用。
【用途】
・対象ブラシに合わせて選択。

商品情報

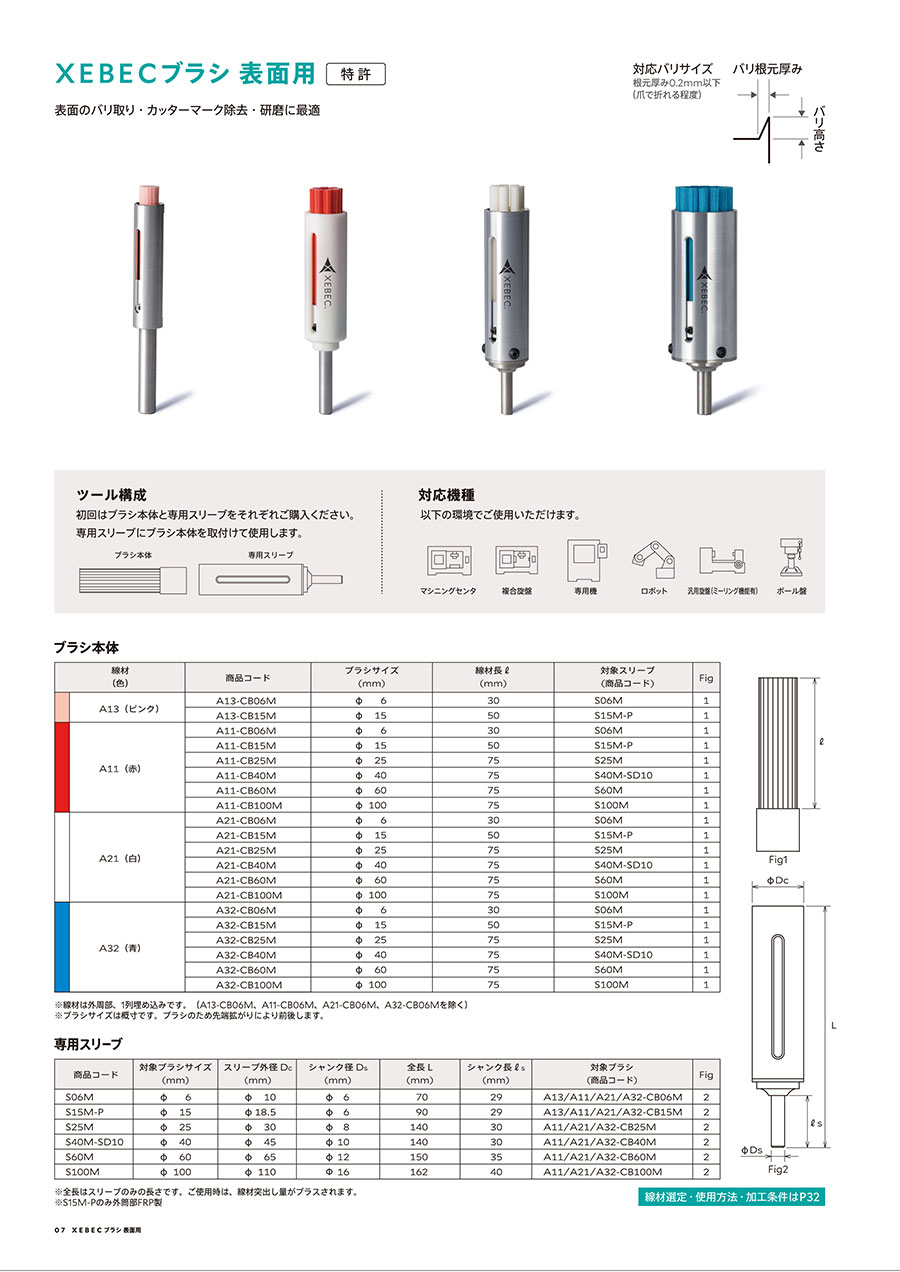

XEBECブラシ専用スリーブの仕様

XEBECブラシ専用スリーブの寸法図

対象ブラシ	商品コード	シャンク径D2	スリーブ外径D3	全長（軸部含）L2	軸長L3	対象ブラシ（商品コード）	使用上限回転速度
φ6mmブラシ用	S06M	φ6mm	φ10mm	70mm	29mm	A13／A11／A21／A32-CB06M	10000min^-1
φ15mmブラシ用	S15M-P	φ6mm	φ18.5mm	90mm	29mm	A13／A11／A21／A32-CB15M	6000min^-1
φ25mmブラシ用	S25M	φ8mm	φ30mm	140mm	30mm	A11／A21／A32-CB25M	5000min^-1
φ40mmブラシ用	S40M-SD10	φ10mm	φ45mm	140mm	30mm	A11／A21／A32-CB40M	3000min^-1
φ60mmブラシ用	S60M	φ12mm	φ65mm	150mm	35mm	A11／A21／A32-CB60M	2000min^-1
φ100mmブラシ用	S100M	φ16mm	φ110mm	162mm	40mm	A11／A21／A32-CB100M	1200min^-1

全長はスリーブのみの長さです。ご使用時は、ブラシ突出し長さが追加されます。
スリーブ外筒部のスペアパーツ（保守部品）がございます。弊社サポートセンターへお問い合わせください。
S15M-Pのみ外筒部がFRP製です。

組み立て

ブラシ（別売）とスリーブの外観

※XEBECブラシ表面用は、ブラシとスリーブが別売りです。初回はブラシと専用スリーブをそれぞれご購入ください。スリーブに、ブラシ固定用のいもねじが2本同梱されています。

組み立て図

ブラシをスリーブに装着し、両側からいもねじで固定する
※いもねじは、先端がしっかり面当たりするように取り付けてください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ジーベックテクノロジー
XEBEC 裏バリカッター
裏バリカッター＆パスは、穴あけ加工後に発生した穴口元、抜け側のバリ取り(裏バリ取り)に最適。バリ取り専用に開発したカッターとオーダーメイドの加工プログラム。
ジーベックテクノロジー
XEBECブラシ表面用カップ型（ブラシ本体）/エンド型
ジーベックテクノロジー
XEBECストーン弾性シャフトタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XEBECブラシ表面用スリーブのレビュー

3.5平均満足度：3.54件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

樹脂製品のバリ取り。表面研磨

満足度：3.02018/09/20

XEBECブラシの画期的さに感動しております。番手の変更の度にスリーブ(イモネジ)の交換をするのはメンドウでしたの...もっと読む

1人が参考にしています。

表面のバリ取り、研磨

満足度：4.02021/09/06

アルミの表面の細かなバリ取り、研磨に使用。切削条件と、切込み深さによって仕上がりが変わるので試行錯誤が必要だけど、他にな...もっと読む

0人が参考にしています。

SUS板のバリ取りに

満足度：3.02020/11/18

バリ取りにしました。きれいにバリ取りでき、また表面も少し研磨できていると思います。総合的には〇だが、工具としては少し...もっと読む

0人が参考にしています。

アルミ板の表面研磨

満足度：4.02020/04/27

バリ取りではなく表面の研磨に使用しました。研磨自体は問題なくできましたが小さい径で大きな面を研磨すると研磨目が目立ってし...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qスリーブ止めねじのみ購入したいのですがどうしたらいいですか？

純正品のご使用を推奨しております。技術サポート窓口へご相談ください。

Qスリーブ外筒部先端が薄くなってきたのですがどうすればいいですか？

長期間の使用によりブラシ側面で外筒部の先端内面部が研磨され薄くなってきます。スリーブの交換をお願い致します。
詳しくは、技術サポート窓口へご相談ください。
