ナベヤ

箱型定盤用アングル台

通常単価(税別): 82,875円～284,750円特別価格

税込単価: 91,163円～313,225円特別価格

一部SALE 2026.03.31まで

通常出荷日：2日目～31日目

箱型定盤専用のアングル台。【用途】・定盤は直置きで、素早く設置可能。・定盤のズレ、脱落はストッパーで防...

詳細を確認

商品タイプ
定盤台
本体/オプション
本体
C (mm)
800

未確定 15 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

ナベヤ製箱型定盤専用のアングル台です。
定盤を直接アングル台に設置してください。
（定盤単体のレベル出しはできません。定盤単体の微調整なレベル出しを行いたい場合はレベリングブロックの使用が必要になります。）
定盤の横ずれ・脱落を防止するストッパーを側面に設置しています。

■仕様

型番	適合定盤	定盤サイズ	フットジャッキNo.	フットジャッキ数量	質量kg
CP04560-SA	CP04560	600×450	FJ16100	4	47
CP05075-SA	CP05075	750×500	FJ16100	4	57
CP06060-SA	CP06060	600×600	FJ16100	4	52
CP06090-SA	CP06090	900×600	FJ16100	4	57
CP07510-SA	CP07510	1000×750	FJ16100	4	63
CP09090-SA	CP09090	900×900	FJ16100	4	73
CP09012-SA	CP09012	1200×900	FJ16100	4	82
CP09018-SA	CP09018	1800×900	FJ16100	6	124
CP10010-SA	CP10010	1000×1000	FJ16100	4	78
CP10012-SA	CP10012	1200×1000	FJ16100	4	83
CP10015-SA	CP10015	1500×1000	FJ16100	6	116
CP10020-SA	CP10020	2000×1000	FJ16100	6	133
CP12012-SA	CP12012	1200×1200	FJ16100	6	121
CP12018-SA	CP12018	1800×1200	FJ16100	6	134
CP12024-SA	CP12024	2400×1200	FJC16100	6	181
CP15030-SA	CP15030	3000×1500	FJC16100	6	228

※フットジャッキの耐荷重（FJ16100：6kN／本、FJC16100：17kN／本）

（引出付）

型番	適合定盤	定盤サイズ	フットジャッキNo.	フットジャッキ数量	質量kg
型番	適合定盤	定盤サイズ	フットジャッキNo.	フットジャッキ数量	質量kg
CP06090-SAC	CP06090	900×600	FJ16100	4	77
CP07510-SAC	CP07510	1,000×750	FJ16100	4	85
CP09090-SAC	CP09090	900×900	FJ16100	4	101
CP09012-SAC	CP09012	1,200×900	FJ16100	4	112
CP10010-SAC	CP10010	1,000×1,000	FJ16100	4	108

※フットジャッキの耐荷重（FJ16100：6kN／本）

規格表

単位：mm

型番	A	B	C	D	E	F	G	H	I
CP04560-SA	610	460	800	125	150	50～100	630	63	140
CP05075-SA	760	510	800	150	150	50～100	630	63	140
CP06060-SA	610	610	800	150	150	50～100	630	63	140
CP06090-SA	910	610	800	150	150	50～100	630	63	140
CP07510-SA	990	740	800	150	150	50～100	600	53	140
CP09012-SA	1,190	890	800	150	150	50～100	600	58	150
CP09018-SA	1,790	890	800	150	200	50～100	590	58	150
CP09090-SA	890	890	800	150	150	50～100	600	58	150
CP10010-SA	990	990	800	150	150	50～100	600	58	150
CP10012-SA	1,190	990	800	150	150	50～100	590	68	150
CP10015-SA	1,490	990	800	150	200	50～100	590	78	150
CP10020-SA	1,990	990	800	150	200	50～100	590	78	150
CP12012-SA	1,220	1,220	800	150	200	50～100	590	78	150
CP12018-SA	1,820	1,220	800	150	200	50～100	550	78	150
CP12024-SA	2,420	1,220	800	150	200	50～100	530	108	150
CP15030-SA	3,020	1,520	800	150	200	50～100	470	98	150

（引出付）

単位：mm

型番	A	B	C	D	E	F	G	H	I	J
CP06090-SAC	910	610	800	150	150	45～120	630	63	140	243
CP07510-SAC	990	740	800	150	150	45～120	600	53	140	213
CP09090-SAC	890	890	800	150	150	45～120	600	58	150	193
CP09012-SAC	1,190	890	800	150	150	45～120	600	58	150	193
CP10010-SAC	990	990	800	150	150	45～120	600	58	150	193

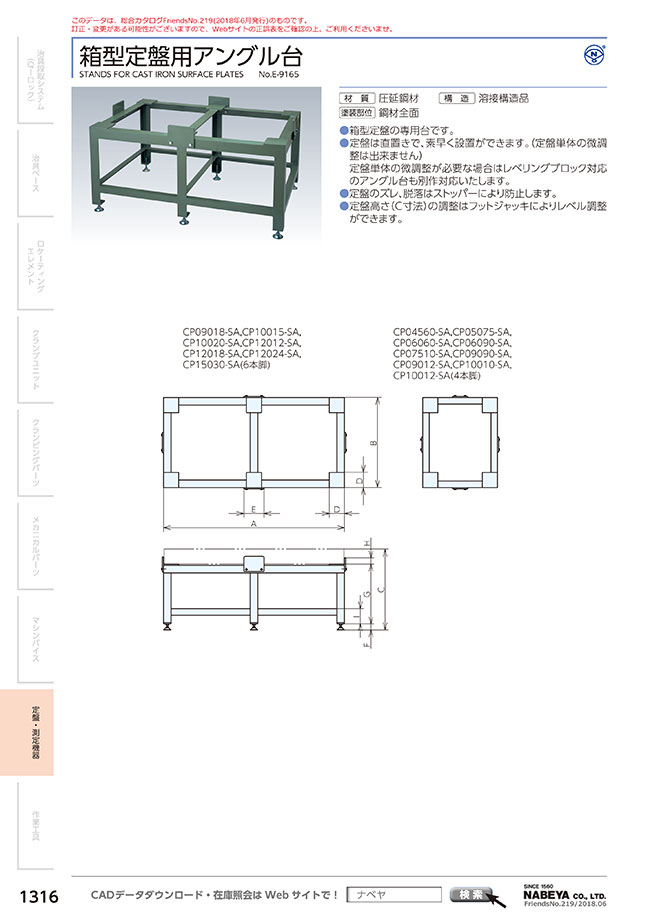

外形図

引出付

選定サポート情報

■製品ラインナップ

技術情報

■定盤とは

一般的には機械部品の加工、組立ておよび検査における基準平面として用いられます。形状は長方形または正方形の表面をもち、その平面は機械加工、きさげまたはラップ仕上によって正しい平面に仕上られています。近年、その用途は車輌等の様々な試験に応じるべく多機能な要求が求められています。

■定盤の選定

定盤は使用目的や用途にあわせて様々な種類がございます。ここでは定盤を選定する上で押さえておきたいポイントを紹介します。

（1）目的・用途を確認する
まず最初に定盤を何に使用するのか目的や用途を明確にする必要がございます。
検査を行うのためか、測定や工作など汎用的な使い方をしたいのか明確にすることで定盤の選定ができます。

試験用	防振定盤・試験用定盤・レール型定盤
検査・測定用	JIS型精密検査用定盤・グラナイト精密石定盤・箱型定盤
工作・組立用	箱型定盤・工作用定盤・板金用タタキ定盤

（2）サイズを確認する
搭載物の寸法から必要な定盤のサイズを検討します。搭載物が大きい場合や大きな面積を有する場合は定盤を複数枚並べて使用することもご検討ください。

（3）許容荷重を確認する
搭載物の重量が定盤の許容荷重以内か確認ください。許容荷重を超える場合は定盤のサイズを大きくし、より許容荷重が高い定盤を選定するなどご検討ください。
（カタログ上の許容荷重と耐荷重は同意語としています。また許容荷重は平面度を保証するものではございません。）

事前に搭載物の重量の把握が必要

（4）平面度を確認する
定盤の「平面度」は測定値の信用性に影響します。特に検査・測定用定盤の場合は平面度が目的の精度かどうか確認が必要です。
t ＝ C₁L+ C₂
t ：全面の平面度の許容差
L：最も近い上の100mm に丸めた定盤の対角線の呼び長さ（mm）
C1・C2：定盤の等級に対する定数

●平面度
使用面を幾何学的に正しい平行二平面で挟んだとき、平行二平面の間隔が最小となる間隔の寸法で表す。
（JIS B 7513）

※対角線の長さは、最も近い上の100mmに丸めた値。0・00級は0.5μm、1級は1μmに近い方の値に丸めてあります。

平面度のイメージ

（5）材質から選ぶ
定盤は一般的に鋳鉄製と石製が多く用いられています。
鋳鉄製は落下などの衝撃に強いため、搭載物やジグの固定を行う、定盤の移動がある、搭載物を設置の際に強い衝撃が予想される場合におすすめです。
また、鋳鉄製は石製と比較し、安価に追加工することができます。石製はより高い精度、耐摩耗性、温度変化の影響がされにくいなど測定作業に優れた定盤です。ただし衝撃荷重に弱いため細心の注意が必要です。

各定盤の特長

よくあるご質問（FAQ）

Q：定盤用アングル台は指定色の対応はできますか？
A：対応可能です。ただし、都度見積りとさせて頂きます。

メーカー紹介

株式会社ナベヤは創業1560年以来、5世紀にわたって、常に新しい技術と視点で時代が要求する「鋳物づくり」を追求し続けています。そして現在では素材から設計、加工、検査までの一貫生産メーカーとして、先端技術を融合した総合力を活かし、高品質の製品を社会に提供しています。

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

積載可能定盤寸法(mm)
- 600×450
- 600×600
- 750×500
- 900×600
- 900×900
- 1000×750
- 1000×1000
- 1200×900
- 1200×1000
- 1200×1200
- 1500×1000
- 1800×900
- 1800×1200
- 2000×1000
- 2400×1200
- 3000×1500
質量(kg)
- 47
- 52
- 57
- 63
- 73
- 78
- 82
- 83
- 116
- 121
- 124
- 133
- 134
- 181
- 77
- 85
- 101
- 108
- 112
- 228
適合定盤
- CP04560
- CP05075
- CP06060
- CP06090
- CP07510
- CP09012
- CP09018
- CP09090
- CP10010
- CP10012
- CP10015
- CP10020
- CP12012
- CP12018
- CP12024
- CP15030
タイプ
- CP-SA
- CP-SAC
出荷日
すべて
2日以内
3日以内
4日以内
31日以内

型番リスト

表示件数

型番

積載可能定盤寸法

(mm)

質量

(kg)

適合定盤

(mm)

フットジャッキNo.

最小発注数量

600×450	47	CP04560	610	460	125	150	50 - 100	630	63	140	-	-	FJ16100	1個
750×500	57	CP05075	760	510	150	150	50 - 100	630	63	140	-	-	FJ16100	1個
600×600	52	CP06060	610	610	150	150	50 - 100	630	63	140	-	-	FJ16100	1個
900×600	57	CP06090	910	610	150	150	50 - 100	630	63	140	-	-	FJ16100	1個
1000×750	63	CP07510	990	740	150	150	50 - 100	600	53	140	-	-	FJ16100	1個
1200×900	82	CP09012	1190	890	150	150	50 - 100	600	58	150	-	-	FJ16100	1個
1800×900	124	CP09018	1790	890	150	200	50 - 100	590	58	150	-	-	FJ16100	1個
900×900	73	CP09090	890	890	150	150	50 - 100	600	58	150	-	-	FJ16100	1個
1000×1000	78	CP10010	990	990	150	150	50 - 100	600	58	150	-	-	FJ16100	1個
1200×1000	83	CP10012	1190	990	150	150	50 - 100	590	68	150	-	-	FJ16100	1個
1500×1000	116	CP10015	1490	990	150	200	50 - 100	590	78	150	-	-	FJ16100	1個
2000×1000	133	CP10020	1990	990	150	200	50 - 100	590	78	150	-	-	FJ16100	1個
1200×1200	121	CP12012	1220	1220	150	200	50 - 100	590	78	150	-	-	FJ16100	1個
1800×1200	134	CP12018	1820	1220	150	200	50 - 100	550	78	150	-	-	FJ16100	1個
2400×1200	181	CP12024	2420	1220	150	200	50 - 100	530	108	150	-	-	FJC16100	1個

通常単価(税別) (税込単価)	通常出荷日

82,875円 ( 91,163円 )	4日目
97,750円 ( 107,525円 )	4日目
95,200円78,168円 ( 85,985円 )	4日目
100,300円 ( 110,330円 )	4日目
116,450円 ( 128,095円 )	3日目
151,300円146,443円 ( 161,087円 )	31日目
204,000円197,451円 ( 217,196円 )	2日目
151,300円146,443円 ( 161,087円 )	4日目
153,850円148,911円 ( 163,802円 )	4日目
185,300円179,351円 ( 197,286円 )	4日目
192,100円185,933円 ( 204,526円 )	4日目
227,800円220,487円 ( 242,536円 )	2日目
192,100円185,933円 ( 204,526円 )	4日目
232,900円225,423円 ( 247,965円 )	4日目
284,750円275,609円 ( 303,170円 )	4日目

詳細情報

基本情報

箱型定盤専用のアングル台。
【用途】
・定盤は直置きで、素早く設置可能。
・定盤のズレ、脱落はストッパーで防止。
・定盤高さ（C寸法）の調整はフットジャッキによりレベル調整が可能。
【用途】
・箱型定盤専用台。

商品担当おすすめ

ナベヤ
箱型定盤（機械仕上）,六面加工
六面加工あり。検査・測定から工作・組立まで幅広くご使用可能な箱型定盤（機械仕上）。
ナベヤ
箱型定盤（摺合A級）
新潟精機（SK）
精密T型石定盤

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

箱型定盤用アングル台のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qレベル調整は出来ますか？

付属のフットジャッキでレベル調整可能です。
