箱型定盤（摺合A級）

製品特長・仕様

製品の基本仕様・特長

外観

• 検査・測定から組立・工作まで、幅広く使用できる定盤です。
• 鋳造から加工・仕上げまで、国内で一貫生産をしています。
• 摺合A級とB級の天面はきさげ職人による仕上げ加工を行い、高い精度を確保しています。
• きさげ加工には、各種機器とのリンキングを防ぐ効果があります。
  （リンキングとは面粗度の良いもの同士が密着して外れなくなる事象です。）

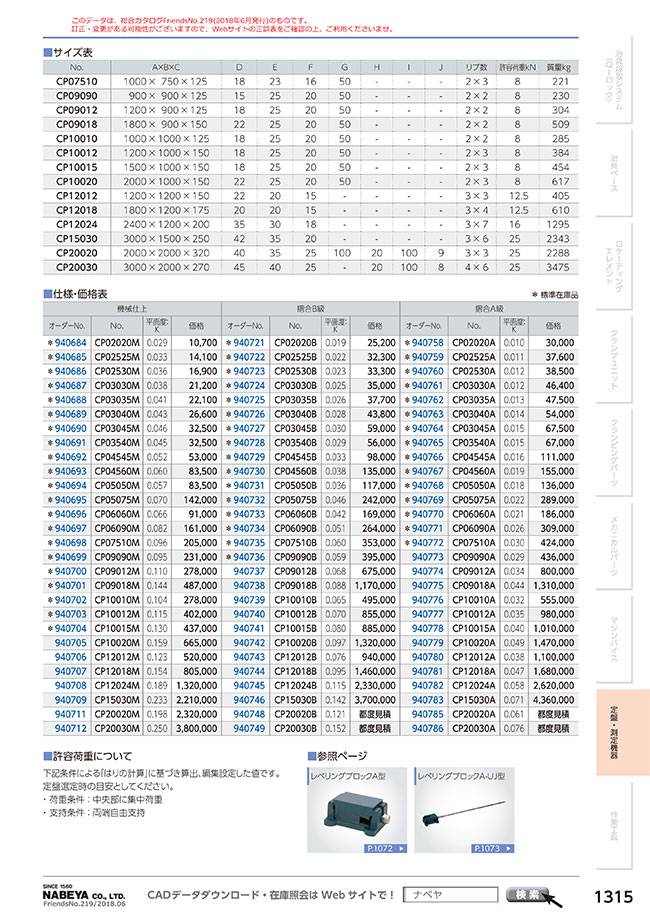

規格表

外形図

※リブ配置は、サイズにより異なります。

使用方法・使用事例

使用方法

■据付について

据付例

選定サポート情報

製品ラインナップ

技術情報

■使用面の仕上

●機械仕上
工作機械によりフライス仕上、又はヘール仕上を行い、いずれも同等の面粗さの仕上がりとなります。（面粗さ3.2 ～ 6.3Ra）
・フライス仕上：回転運動による切削加工
・ヘール仕上：直線運動による切削加工
また、溝加工や穴加工も機械加工で対応できます。
●きさげ仕上
工作機械による加工面に対してさらに高い精度の仕上面を得るために行われる手作業です。
定盤、測定機器でもこの仕上は用いられており等級の高い精度を確保しています。
きさげ面は測定機器とのリンキング（密着）作用を低減させる効果もあります。

きさげ仕上品

■剛性

定盤の剛性はその材質と構造で決まります。定盤の高さ、肉厚、リブの配置、形状は剛性に影響します。精密定盤（JIS B 7513）では剛性の定義が以下のとおり明記されています。
「定盤使用面の中央に荷重を加えたとき、負荷部分のたわみが200Nにつき1μmを超えないような剛性をもつこと」
ナベヤ製定盤の剛性とJIS規格の位置づけを剛性分布図に示します。（試験用定盤は評価が異なります）

定盤内部構造の一例

各定盤の剛性の違い

剛性解析例

■許容荷重

定盤に載荷する場合、その目安として許容荷重の記載をしています。各定盤の許容荷重は下表の条件に基づき算出していますので載荷時の参考にしてください。試験用定盤は多点拘束のため算出方法も異なります。
（許容荷重と耐荷重は同意語としています。）
※許容荷重は平面度を保証するものではありません。

■定盤とは

一般的には機械部品の加工、組立ておよび検査における基準平面として用いられます。形状は長方形または正方形の表面をもち、その平面は機械加工、きさげまたはラップ仕上によって正しい平面に仕上られています。近年、その用途は車輌等の様々な試験に応じるべく多機能な要求が求められています。

■定盤の選定

定盤は使用目的や用途にあわせて様々な種類がございます。ここでは定盤を選定する上で押さえておきたいポイントを紹介します。

（2）サイズを確認する
搭載物の寸法から必要な定盤のサイズを検討します。搭載物が大きい場合や大きな面積を有する場合は定盤を複数枚並べて使用することもご検討ください。

（3）許容荷重を確認する
搭載物の重量が定盤の許容荷重以内か確認ください。許容荷重を超える場合は定盤のサイズを大きくし、より許容荷重が高い定盤を選定するなどご検討ください。
（カタログ上の許容荷重と耐荷重は同意語としています。また許容荷重は平面度を保証するものではございません。）

事前に搭載物の重量の把握が必要

※対角線の長さは、最も近い上の100mmに丸めた値。0・00級は0.5μm、1級は1μmに近い方の値に丸めてあります。

平面度のイメージ

（5）材質から選ぶ
定盤は一般的に鋳鉄製と石製が多く用いられています。
鋳鉄製は落下などの衝撃に強いため、搭載物やジグの固定を行う、定盤の移動がある、搭載物を設置の際に強い衝撃が予想される場合におすすめです。
また、鋳鉄製は石製と比較し、安価に追加工することができます。石製はより高い精度、耐摩耗性、温度変化の影響がされにくいなど測定作業に優れた定盤です。ただし衝撃荷重に弱いため細心の注意が必要です。

各定盤の特長

■据付

●検査・測定用定盤
定盤使用面の傾きは検査・測定値の信頼性に影響します。
据付作業ではその傾きを最小限に抑えるためレベル出しを行います。定盤の調整ポイント（調整ねじ、又はレベリングブロックなどで定盤を受ける部位）は主要ポイントと補助ポイントに分けてレベル出しを行います。
主要ポイント（●）
おおよそのレベル出しを行います。（水準器の読みで1 目盛を目安）定盤重量を直接受けます。（通常3 点受け）
補助ポイント（○）
レベルの微調整、定盤重量の分散を行います。
調整ポイントの考え方はすべての定盤のレベル出しに共通する基本作業です。ここでは検査用定盤とアングル台の据付手順の概要説明をします。

定盤の調整ポイント

概要説明

■品質管理

国家標準- 社内標準- 作業計測器を通じての校正ルールを定めています。計測器の精度の維持管理と製品の品質を保証しています。

注意・禁止事項

その他取扱い

定盤は温度および湿度の管理された雰囲気の中に設置することが望ましく、直射日光や突然の通風などは避けてください。
許容荷重を超過しないように注意して、可能な限り積載重量は分散させてください。
鋳鉄製定盤の場合
使用面のきずはバリを生じ、使用面の磨耗を促進するため砥石で局部的に除去を行い、その後研磨剤を十分に拭取ってください。
長期間使用しないときは使用面には防錆油を塗布して、上面にはカバーなどを掛け養生してください。

よくあるご質問（FAQ）

Q、定盤の寸法（縦・横・高さ）について？

A、定盤の外周加工（縦、横、高さ）は、鋳物素材のままもしくは、素材面が残らないところまで加工をしています。このため個々の製品でカタログ表記寸法と異なる場合がございます。
