MISUMI トップ
測定工具・計測機器
定盤
石定盤用アングル台（キャスターなし）

ツール用品技術窓口

カタログ |

ナベヤ

石定盤用アングル台（キャスターなし）

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 127,500円～297,500円

税込単価: 140,250円～327,250円

各種調整可能なジャッキ搭載の、石定盤用アングル台。【特長】・石定盤の専用台です...

詳細情報を確認する

商品タイプ
定盤台
本体/オプション
本体
C (mm)
800
F (mm)
50 - 100

型番

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

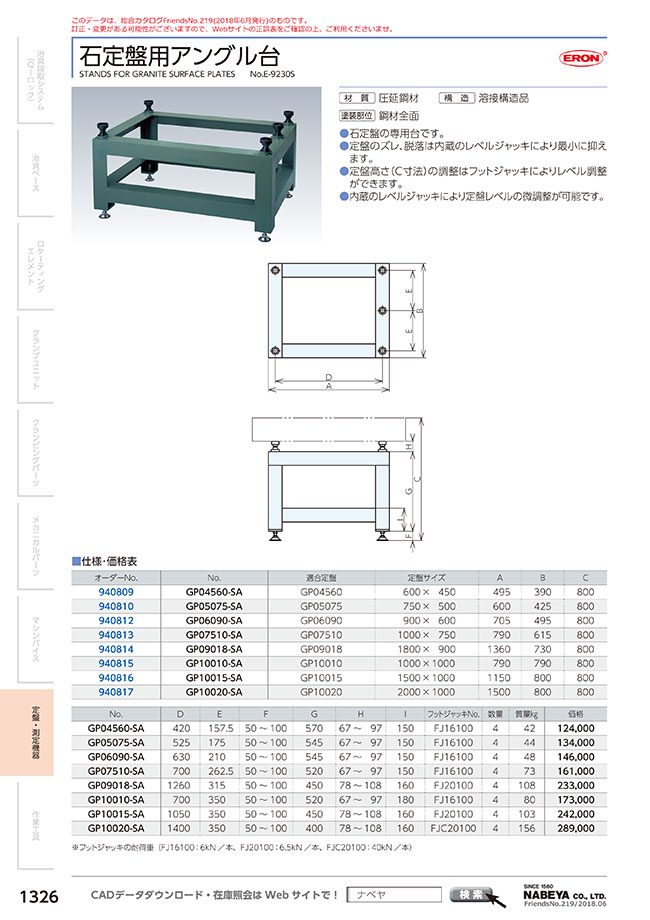

石定盤用アングル台の詳細

石定盤用アングル台イメージ

石定盤用アングル台の寸法

（単位：mm）

石定盤用アングル台の寸法図

型番	適合定盤	定盤サイズ	A	B	C
GP04560-SA	GP04560	600×450	495	390	800
GP05075-SA	GP05075	750×500	600	425	800
GP06060-SA	GP06060	600×600	495	495	800
GP06090-SA	GP06090	900×600	705	495	800
GP07510-SA	GP07510	1000×750	790	615	800
GP09018-SA	GP09018	1800×900	1360	730	800
GP10010-SA	GP10010	1000×1000	790	790	800
GP10015-SA	GP10015	1500×1000	1150	800	800
GP10020-SA	GP10020	2000×1000	1500	800	800

型番	D	E	F	G	H	I	フットジャッキNo.	質量㎏
GP04560-SA	420	157.5	50～100	570	67～97	150	FJ16100	42
GP05075-SA	525	175	50～100	545	67～97	150	FJ16100	44
GP06060-SA	420	210	50～100	545	67～97	150	FJ16100	44
GP06090-SA	630	210	50～100	545	67～97	150	FJ16100	48
GP07510-SA	700	262.5	50～100	520	67～97	150	FJ16100	73
GP09018-SA	1260	315	50～100	450	78～108	160	FJ20100	108
GP10010-SA	700	350	50～100	520	67～97	180	FJ16100	80
GP10015-SA	1050	350	50～100	450	78～108	160	FJ20100	103
GP10020-SA	1400	350	50～100	400	78～108	160	FJC20100	156

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

積載可能定盤寸法(mm)
- 600×450
- 750×500
- 900×600
- 1000×750
- 1000×1000
- 1500×1000
- 1800×900
- 2000×1000
- 600×600
質量(kg)
- 42
- 44
- 48
- 73
- 80
- 103
- 108
- 156
適合定盤
- GP04560
- GP05075
- GP06090
- GP07510
- GP09018
- GP10010
- GP10015
- GP10020
- GP06060
タイプ
- GP-SA
出荷日
すべて
4日以内
31日以内

型番リスト

表示件数

型番

積載可能定盤寸法

(mm)

質量

(kg)

適合定盤

(mm)

フットジャッキNo.

最小発注数量

600×450	42	GP04560	495	390	420	157.5	570	67 - 97	150	FJ16100	1個
750×500	44	GP05075	600	425	525	175	545	67 - 97	150	FJ16100	1個
900×600	48	GP06090	705	495	630	210	545	67 - 97	150	FJ16100	1個
1000×750	73	GP07510	790	615	700	262.5	520	67 - 97	150	FJ16100	1個
1800×900	108	GP09018	1360	730	1260	315	450	78 - 108	160	FJ20100	1個
1000×1000	80	GP10010	790	790	700	350	520	67 - 97	180	FJ16100	1個
1500×1000	103	GP10015	1150	800	1050	350	450	78 - 108	160	FJ20100	1個
2000×1000	156	GP10020	1500	800	1400	350	400	78 - 108	160	FJ20100	1個

通常単価(税別) (税込単価)	通常出荷日

127,500円 ( 140,250円 )	31日目
137,700円 ( 151,470円 )	31日目
151,300円 ( 166,430円 )	4日目
165,750円 ( 182,325円 )	4日目
239,700円 ( 263,670円 )	31日目
177,650円 ( 195,415円 )	31日目
249,050円 ( 273,955円 )	31日目
297,500円 ( 327,250円 )	31日目

詳細情報

基本情報

各種調整可能なジャッキ搭載の、石定盤用アングル台。
【特長】
・石定盤の専用台です。
・定盤のズレ、脱落は内蔵のレベルジャッキにより最小に抑えます。
・定盤高さ（C寸法）の調整はフットジャッキによりレベル調整ができます。
・内蔵のレベルジャッキにより定盤レベルの微調整が可能です。
・材質：圧延鋼材。
・構造：溶接構造品。
・塗装部位：鋼材全面。
【用途】
・検査、測定に使用。

商品担当おすすめ

ナベヤ
箱型定盤（機械仕上）,六面加工
六面加工あり。検査・測定から工作・組立まで幅広くご使用可能な箱型定盤（機械仕上）。
ナベヤ
グラナイト精密石定盤（JIS00級）
新潟精機（SK）
精密T型石定盤

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

石定盤用アングル台（キャスターなし）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q定盤を含む総高さは？

800㎜です。
