型番	A×B×C	D	E	F	G	リブ数	許容荷重kN	質量 kg
T12	600×450×100	30	11	10	0.06	1×1	12.5	74
T13	600×600×100	35	13	10	0.066	2×2	12.5	110
T14	900×600×100	35	23	15	0.082	2×2	20	190
T15	900×900×125	35	23	15	0.095	2×2	31.5	294
T16	1,000×1,000×125	40	25	15	0.104	2×2	31.5	389
T17	1,200×900×125	40	25	15	0.11	3×2	31.5	428
T18	1,500×1,000×150	40	20	18	0.13	3×2	31.5	604
T19	1,200×1,200×150	45	30	18	0.123	3×3	31.5	680
T20	1,800×900×150	45	30	18	0.144	4×2	31.5	792
T21	2,000×1,000×150	45	30	20	0.159	4×2	31.5	912
T22	1,800×1,200×175	45	30	20	0.154	4×3	63	1,070
T23	2,400×1,200×200	50	35	20	0.189	6×3	63	1,636
T24	3,000×1,500×250	50	35	22	0.233	6×3	90	2,646
T25	2,400×1,200×250	50	35	20	0.189	6×3	100	1,818

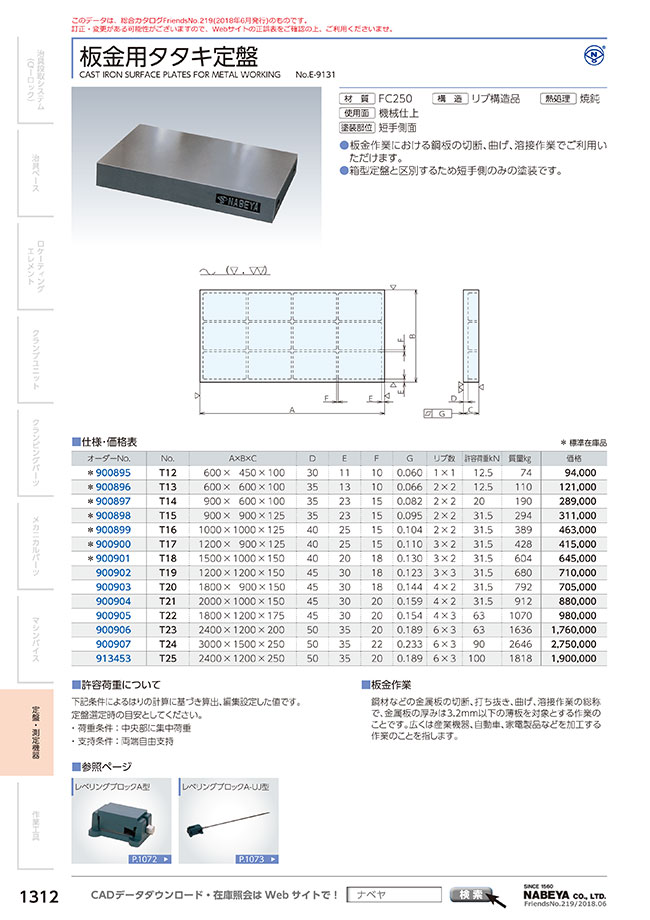

外形図

選定サポート情報

■定盤【surface plates】とは？

一般には機械部品の加工、組立ておよび検査における基準平面として用いられます。形状は長方形または正方形の表面をもち、その平面は機械加工、きさげまたはラップ仕上げによって正しい平面に仕上げられています。近年、その用途は車両等の様々な試験に応えるべく多機能な要求が求められています。

■材質

材質は鋳鉄製と石製が多く用いられています。

鋳鉄製

ねずみ鋳鉄が多く用いられ変形を小さくするために裏側はリブで補強されています。また、鋳造後の経年変化をなくすために熱処理（焼鈍）で内部応力の除去を行っています。

石製

花コウ岩, 斑レイ岩, 輝緑岩が使われ, さびないこと, 傷をつけたときの盛上りがないことなどの特長があります。特に、斑レイ岩（通称みかげ石）は硬度が高く、組織が緻密でばらつきがないため機械的にも優れています。

＜みかげ石の物理的性質＞

比重：2.9
吸水率：0.03%
熱伝導率：2.14W/m・K
線膨張係数：5.5 × 10^-6/℃

■精度規格

定盤上で測定作業を行う場合、定盤の「平面度」は測定値の信頼性に影響します。平面度の許容差は、JIS 規格により0級、1級、および2級の3等級に区分されており次の式より求めることができます。（JIS B 7513）

●平面度

使用面を幾何学的に正しい平行二平面で挟んだとき、平行二平面の間隔が最小となる間隔の寸法で表す。（JIS B 7513）

機械的性質

-	鋳鉄（FC250）	みかげ石
ヤング率（kN/mm²）	110 ～ 130	60 ～ 100
引張強さ（N/mm²）	* 250 以上	7 ～ 35
圧縮強さ（N/mm²）	930 ～ 1080	100 ～ 300
硬さ	* HB241 以下	Hs70 ～ 102

*供試材鋳放し直径φ30による

各定盤の特長

-	鋳鉄製	石製
耐摩耗製	○	◎
耐蝕性	△	◎
減衰性	○	△
平面の修復性	○	△
追加工性	◎	△
反吸着性	◎	○
温度変化による影響されにくさ	△	○

t =C1L+C2
t ：全面の平面度の許容差
L：最も近い上の100mm に丸めた定盤の対角線の呼び長さ（mm）
C1・C2：定盤の等級に対する定数

定盤の等級	C1	C2
0	0.003	2.5
1	0.006	5
2	0.012	10

※対角線の長さは、最も近い上の100mmに丸めた値。0・00級は0.5μm、1級は1μmに近い方の値に丸めてあります。

各定盤の平面度はJIS 規格が基本になります。
特にグラナイト精密石定盤はJIS 0級を上回る00級を設定しています。

等級	JIS規格	-	0級	1級	2級	-	-
等級	ナベヤ社内規格	00級	-	-	A級	B級	機械仕上
グラナイト精密石定盤		○	○	○	-	-	-
JIS型精密検査用定盤		-	○	○	○	-	-
箱型定盤		-	-	-	○	○	○
（参考）600×600の平面度（μm）		2.5	5	10	21	42	66

商品TOP

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

平面精度(μm)
- 60
- 66
- 82
- 95
- 104
- 110
- 123
- 130
- 144
- 154
- 159
- 189
- 233
A(mm)
- 600
- 900
- 1000
- 1200
- 1500
- 1800
- 2000
- 2400
- 3000
B(mm)
- 450
- 600
- 900
- 1000
- 1200
- 1500
C(mm)
- 100
- 125
- 150
- 175
- 200
- 250
質量(kg)
- 74
- 110
- 190
- 294
- 389
- 428
- 604
- 680
- 792
- 912
- 1070
- 1636
- 1818
- 2646
タイプ
- T
出荷日
すべて
3日以内
4日以内

型番リスト

表示件数

型番

平面精度

(μm)

(mm)

質量

(kg)

(mm)

リブ数

(本)

最小発注数量

60	600	450	100	74	30	11	10	0.06	1×1	1個
66	600	600	100	110	35	13	10	0.066	2×2	1個
82	900	600	100	190	35	23	15	0.082	2×2	1個
95	900	900	125	294	35	23	15	0.095	2×2	1個
104	1000	1000	125	389	40	25	15	0.104	2×2	1個
110	1200	900	125	428	40	25	15	0.11	3×2	1個
130	1500	1000	150	604	40	20	18	0.13	3×2	1個
123	1200	1200	150	680	45	30	18	0.123	3×3	1個
144	1800	900	150	792	45	30	18	0.144	4×2	1個
159	2000	1000	150	912	45	30	20	0.159	4×2	1個
154	1800	1200	175	1070	45	30	20	0.154	4×3	1個
189	2400	1200	200	1636	50	35	20	0.189	6×3	1個

通常単価(税別) (税込単価)	通常出荷日

104,550円 ( 115,005円 )	3日目
154,700円149,734円 ( 164,707円 )	4日目
297,500円261,621円 ( 287,783円 )	4日目
505,750円489,515円 ( 538,467円 )	4日目
675,750円654,058円 ( 719,464円 )	4日目
697,000円674,626円 ( 742,089円 )	4日目
943,500円913,213円 ( 1,004,534円 )	4日目
943,500円913,213円 ( 1,004,534円 )	4日目
1,088,000円1,053,075円 ( 1,158,383円 )	4日目
1,300,500円1,258,753円 ( 1,384,628円 )	4日目
1,343,000円1,299,889円 ( 1,429,878円 )	4日目
2,125,000円2,056,787円 ( 2,262,466円 )	4日目

詳細情報

基本情報

板金作業における鋼板の切断、曲げ、溶接作業でご利用いただけます。
【特長】
・箱型定盤と区別するため短手側のみの塗装です。
・材質はFC250。
・熱処理は焼鈍。
・使用面：機械仕上げ。
【用途】
・板金作業・溶接作業に便利。

商品担当おすすめ

ナベヤ
箱型定盤（機械仕上）,六面加工
六面加工あり。検査・測定から工作・組立まで幅広くご使用可能な箱型定盤（機械仕上）。
ナベヤ
箱型定盤（摺合A級）
新潟精機（SK）
精密石定盤（0級相当品）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

板金用タタキ定盤のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q許容荷重はどのようになっていますか？

サイズにより異なりますが、12.5KN～100KNです。

この商品を見た人は、こんな商品も見ています

	今見ている商品板金用タタキ定盤	製缶用蜂ノ巣定盤	グラナイト精密石定盤（JIS0級）	レール型定盤機械仕上	グラナイト精密石定盤（JIS1級）	箱型定盤（機械仕上）,六面加工
メーカー	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	104,550円-	258,400円 -	66,725円 -	91,800円 -	54,825円 -	14,025円 -
通常出荷日	3日目〜	4日目	2日目〜	3日目〜	2日目〜	3日目〜
商品タイプ	定盤	定盤	石定盤	定盤	石定盤	定盤
材質	FC250	FC250	みかげ石	FC250	みかげ石	FC250
本体/オプション	本体	本体	本体	本体	本体	本体
