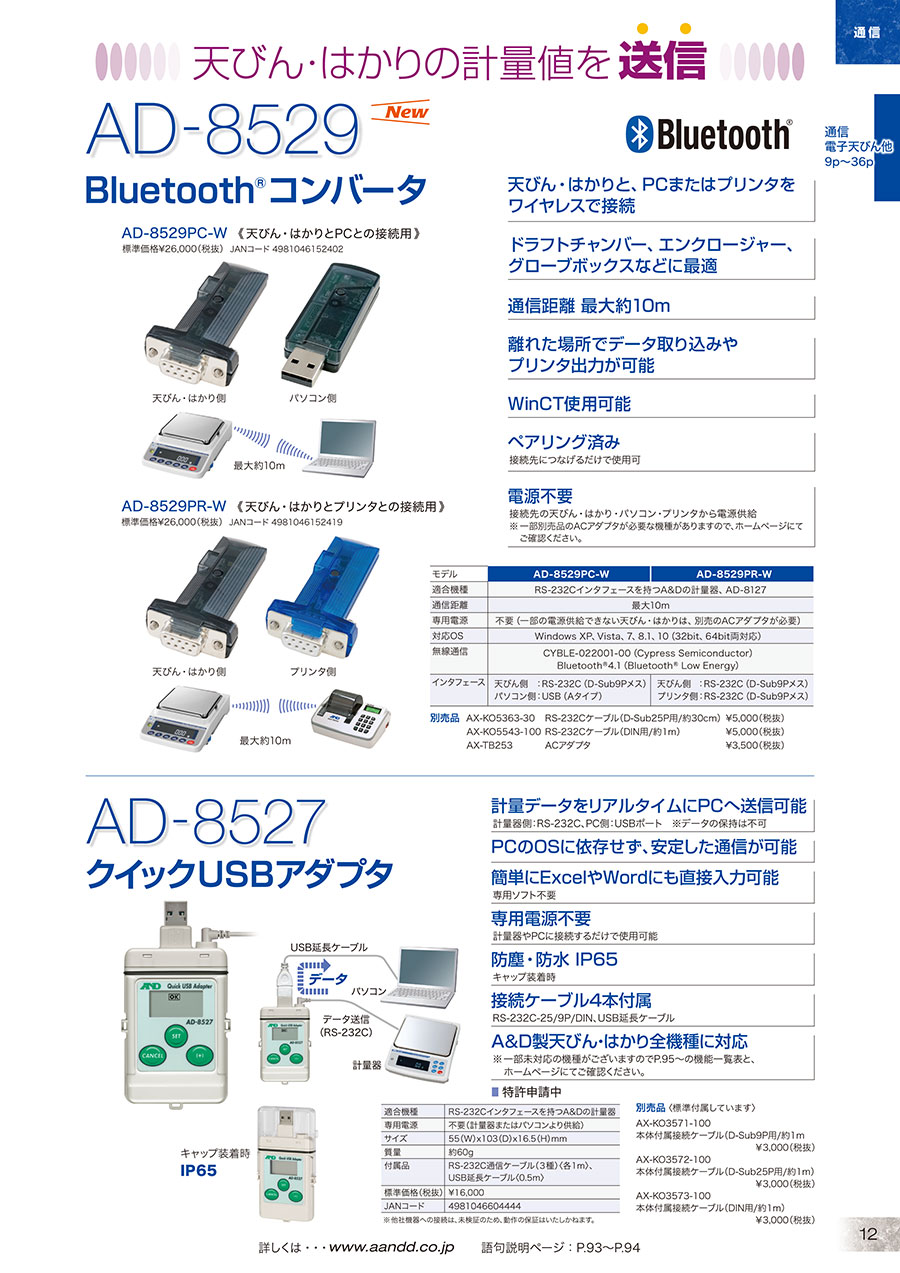

クイックUSBアダプタ

製品特長・仕様

製品の基本仕様・特長

• 計量機器とはRS-232Cで、パソコンとはUSBで同時接続して、計量データをパソコンにリアルタイムで取り込むことができます。
  COMポートを持たないパソコンでもデータの取り込みが可能になります。
• USBキーボードとして動作するため、専用ドライバ等のソフトインストールが不要で、接続するだけで計量データをパソコンに送信できます。
• パソコンから計量機器にコマンドを送ることはできません。
• WindowsのExcel、Word、メモ帳など、どのアプリケーションにもデータを送信できます。
• 計量機器またはUSBから電源供給を受けるため、専用電源は不要です。
  ※AD-8527は、内部にデータを記憶することができません。パソコンを使用せずにデータを記憶したい場合は、AD-1688計量データロガーをご使用ください。

特許・証明書情報

• RoHS10物質：非対応
• 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
• 電池：内蔵・同梱してません。

外観

使用時の外観
PCまたは計量器に接続時のみ表示点灯。

持ち運び時の外観
キャップを閉めた場合は防塵防滴構造（IP65）。

適合機種

*1：「動作確認」欄の○印は動作確認済です。△印は「備考」欄をご確認ください。
*2：他社機器への接続は、未検証のため、動作の保証はいたしかねます。
*3：接続機器のターミネータは（CR）（LF）に設定してください、（CR）のみの設定では受信出来ません。

外形図

使用方法・使用事例

使用イメージ

USB延長ケーブル、パソコン、データ送信（RS-232C）、計量器

選定サポート情報

バリエーション

型番	AD-1688
対応OS	Windows 2000 ／ XP ／ Vista ／ 7 ／ 8 ／ 10
電源	不要（計量器またはパソコンより供給）
付属品	RS-232C通信ケーブル（3種）、USB延長ケーブル
外形寸法	55（W）×103（D）×17（H）mm
質量	約60g
画像
JANコード	4981046604444

オプション

注意・禁止事項

• キャップをコネクタ側に装着した状態で防滴仕様（IP65相当）となります。
• この防滴仕様は、水没、高圧の流水には耐えませんので注意してください。
• 計量機器またはUSBから電源供給を受けるため、計量機器またはパソコンと接続すると電源が入ります。

よくあるご質問（FAQ）

データを市販のUSBメモリに保存できるか？AD8527（クイックUSB）を介してできないか？：

• 市販のUSBメモリには保存できません。AD8527クイックUSBを介してもできません。AD1688計量データロガーをお勧めします。

クイックUSBアダプタAD-8527がパソコンに認識されないのですが：

• USB延長ケーブルを使用すると認識されない場合があります。その場合は、USB延長ケーブルを使わずにパソコンに直接接続する、もしくは市販のセルフパワータイプのUSBハブを使い、クイックUSBアダプタAD-8527を接続してください。

AD8527 エラー7（Err7）表示：

• RS-232Cケーブルが正しく接続されていないか、受信データのボーレート、パリティが設定値と異なると発生します。AD8527側のL型コネコタをカチッと音がするまでしっかり差し込んでください。または、AD8527と計量機器のボーレート、パリティの設定を合わせて下さい。
