ナベヤ

ダブルスイングクランプセットS型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 8,816円～20,677円

税込単価: 9,698円～22,745円

2個のワークを同時にクランプ可能な製品です。コンパクトな構造な為小スペースに対...

詳細情報を確認する

種類
クランプユニット・用品
クランプユニット/オプション
ユニット
クランプ方法
上面ネジ固定式
本体材質
焼入れ鋼
材質詳細
S45C
熱処理
焼入
表面処理
黒染め

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

小型で省スペース

ワークサイズの治具プレートでも配置する事ができ、コスト削減につながります。

クランプ方向自在

スイング時のガイド溝がないので、自由に動かしてクランプできます。

内蔵スプリングでアンクランプ時に自動上昇

治具に組み込んで薄物ワークに

低い位置をクランプするのに最適です。

豊富なサイズ

小物対応M4から大物対応M16まで。

部品構成

No.	部品構成
（1）	ダブルスイングクランプS型
（2）	スイングクランプホルダーS型

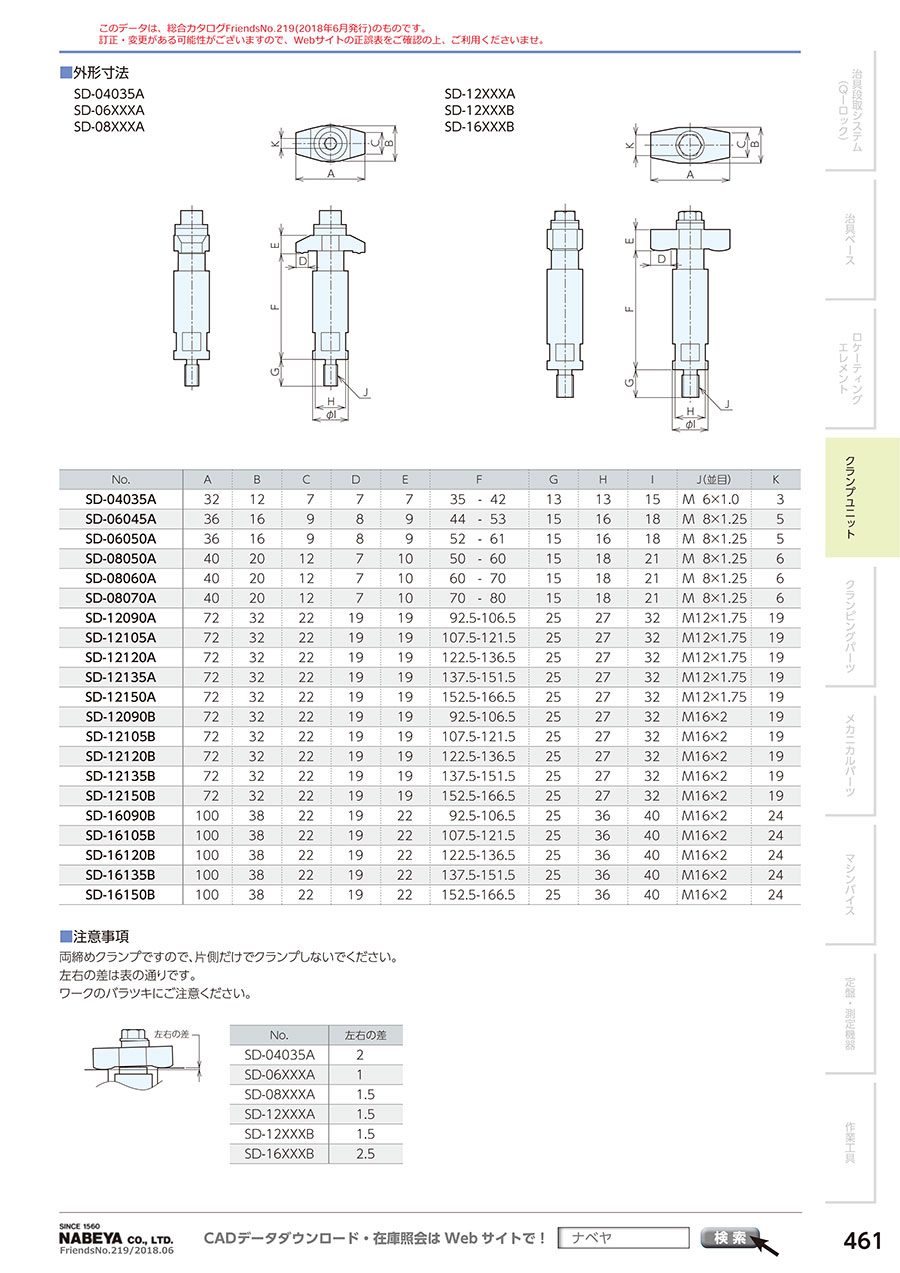

外形図

使用方法・使用事例

使用事例

選定サポート情報

注意・禁止事項

両締めクランプですので、片側だけでクランプしないで下さい。左右の差は表の通りです。
ワークのバラツキにご注意下さい。

No.	左右の差
SD-04035A	2
SD-06XXXA	1
SD-08XXXA	1.5
SD-12XXXA	1.5
SD-12XXXB	1.5
SD-16XXXB	2.5

型番リスト

表示件数

型番

クランプストロークMIN

(mm)

クランプストロークMAX

(mm)

質量

(kg)

H min

(mm)

H max

(mm)

最小発注数量

35	42	32	12	7	6	35	13	15	M6	13	7	7	0.2	35	42	1個
44	53	36	16	9	8	45	15	18	M8	16	9	8	0.2	44	53	1個
52	61	36	16	9	8	53	15	18	M8	16	9	8	0.2	52	61	1個
50	60	40	20	12	9	50	15	21	M8	18	10	7	0.3	50	60	1個
60	70	40	20	12	9	60	15	21	M8	18	10	7	0.3	60	70	1個
70	80	40	20	12	9	70	15	21	M8	18	10	7	0.3	70	80	1個
92.5	106.5	72	32	22	17	90	25	32	M12	27	19	19	0.7	92.5	106.5	1個
92.5	106.5	72	32	22	17	90	25	32	M16	27	19	19	0.7	92.5	106.5	1個
107.5	121.5	72	32	22	17	105	25	32	M12	27	19	19	0.8	107.5	121.5	1個
107.5	121.5	72	32	22	17	105	25	32	M16	27	19	19	0.8	107.5	121.5	1個
122.5	136.5	72	32	22	17	120	25	32	M12	27	19	19	0.9	122.5	136.5	1個
122.5	136.5	72	32	22	17	120	25	32	M16	27	19	19	0.9	122.5	136.5	1個
137.5	151.5	72	32	22	17	135	25	32	M12	27	19	19	1	137.5	151.5	1個
137.5	151.5	72	32	22	17	135	25	32	M16	27	19	19	1	137.5	151.5	1個
152.5	166.5	72	32	22	17	150	25	32	M12	27	19	19	1.1	152.5	166.5	1個
152.5	166.5	72	32	22	17	150	25	32	M16	27	19	19	1.1	152.5	166.5	1個
92.5	106.5	100	38	22	20	90	25	40	M16	36	22	19	1.3	92.5	106.5	1個
107.5	121.5	100	38	22	20	105	25	40	M16	36	22	19	1.4	107.5	121.5	1個
122.5	136.5	100	38	22	20	120	25	40	M16	36	22	19	1.6	122.5	136.5	1個
137.5	151.5	100	38	22	20	135	25	40	M16	36	22	19	1.7	137.5	151.5	1個
152.5	166.5	100	38	22	20	150	25	40	M16	36	22	19	1.9	152.5	166.5	1個

通常単価(税別) (税込単価)	通常出荷日

8,816円 ( 9,698円 )	3日目
9,089円 ( 9,998円 )	3日目
9,271円 ( 10,198円 )	3日目
9,998円 ( 10,998円 )	3日目
10,180円 ( 11,198円 )	3日目
10,271円 ( 11,298円 )	1日目
13,891円 ( 15,280円 )	3日目
13,891円 ( 15,280円 )	3日目
14,073円 ( 15,480円 )	3日目
14,073円 ( 15,480円 )	3日目
15,690円 ( 17,259円 )	3日目
15,690円 ( 17,259円 )	3日目
16,053円 ( 17,658円 )	3日目
16,053円 ( 17,658円 )	3日目
16,869円 ( 18,556円 )	3日目
16,869円 ( 18,556円 )	3日目
17,866円 ( 19,653円 )	3日目
18,410円 ( 20,251円 )	3日目
19,589円 ( 21,548円 )	3日目
20,043円 ( 22,047円 )	3日目
20,677円 ( 22,745円 )	3日目

詳細情報

基本情報

基本情報

2個のワークを同時にクランプ可能な製品です。コンパクトな構造な為小スペースに対応可能。自在に旋回可能な構造の為ワーク脱着に時間をとらせません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
