聖和精機

正面フライスアーバA型 BT30-FMA22.225-035

正面フライスアーバA型 BT30-FMA22.225-035 BT30-FMA22.225-035
通常単価(税別)
10,380円10,068円
税込単価
11,418円11,075円
一部SALE 2026.02.28まで
通常出荷日：在庫品1日目当日出荷可能

フェースミルをしっかり把握するフライスアーバ。【特長】・フェースミルをしっかり把握。・定番のホルダ。

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

型番:

BT30-FMA22.225-035
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

BT30-FMA22.225-035の仕様・寸法情報

主軸・シャンク形状
BT
主軸・シャンク種類
BT
主軸・シャンク番号
30
カッター種類
FMA
インロー径(mm)
22.225
ホルダ長さ(mm)
35
インロー高さ(mm)
18
キー幅(mm)
8
キー高さ(mm)
4
重量(g)
570
CADデータ有無(2Ｄ/3Ｄ)
2D
保持可能刃径(mm)
22.225
呼称
FMA22.225
φC1
40
ホルダ先端径　 C2(φ)
-
H1(mm)
18
H2(mm)
-
φC3
-
キー W1(mm)
8
キー K1(mm)
4
G1
M8
クランプボルト φC4(mm)
20
クランプボルト φC5(mm)
15
クランプボルト H3
7
クランプボルト H4
9
-
-

商品情報

外形図



外形図



外形図



外形図



外形図

製品仕様

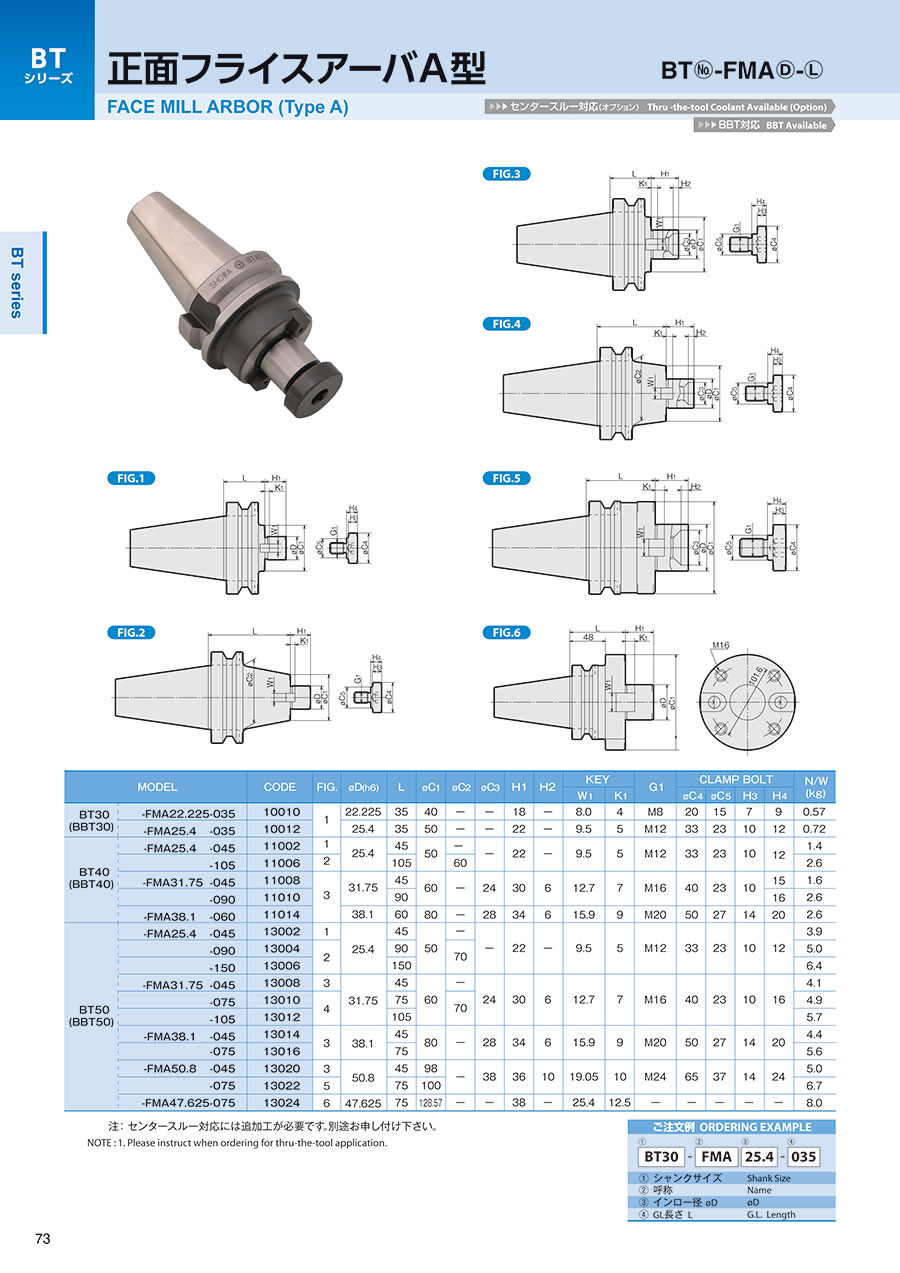

正面フライスアーバA型 BTシリーズの外観

正面フライスアーバA型 BTシリーズの外観

FIG.1

FIG.1

FIG.2

FIG.2

FIG.3

FIG.3

FIG.4

FIG.4

FIG.5

FIG.5

FIG.6

FIG.6

MODELCODEFIG.φD(h6)LφC1φC2φC3H1H2KEYG1CLAMPBOLTN/W
(kg)
W1K2φC4φC5H3H4
BT30(BBT30)-FMA22.225-03510010122.2253540--18-8.04M82015790.57
-FMA25.4-0351001225.43550--22-9.55M12332310120.72
BT40(BBT40)-FMA25.4-04511002125.44550--22-9.55M12332310121.4
-FMA25.4-105110062105602.6
-FMA31.75-04511008331.754560-2430612.77M16402310151.6
-FMA31.75-0901101090162.6
-FMA38.1-601101438.16080-2834615.99M20502714202.6
BT50(BBT50)-FMA25.4-04513002125.44550--22-9.55M12332310123.9
-FMA25.4-09013004290705.0
-FMA25.4-150130061506.4
-FMA31.75-04513008331.754560-2430612.77M16402310164.1
-FMA31.75-07513010475704.9
-FMA31.75-105130121055.7
-FMA38.1-04513014338.14580-2834615.99M20502714204.4
-FMA38.1-07513016755.6
-FMA50.8-04513020350.84598-38361019.0510M24653714245.0
-FMA50.8-075130225751006.7
-FMA47.625-07513024647.62575128.57--38-25.412.5-----8.0

型番リスト

表示件数
  • 1
    • 型番
    BT30-FMA22.225-035

    主軸・シャンク番号

    カッター種類

    インロー径

    (mm)

    ホルダ長さ

    (mm)

    インロー高さ

    (mm)

    キー幅

    (mm)

    キー高さ

    (mm)

    重量

    (g)

    保持可能刃径

    (mm)

    呼称

    φC1

    ホルダ先端径　 C2

    (φ)

    H1

    (mm)

    H2

    (mm)

    φC3

    キー W1

    (mm)

    キー K1

    (mm)

    G1

    クランプボルト φC4

    (mm)

    クランプボルト φC5

    (mm)

    クランプボルト H3

    クランプボルト H4

    		最小発注数量
    30
    FMA
    22.225
    35
    18
    8
    4
    570
    22.225
    FMA22.225
    40
    -
    18
    -
    -
    8
    4
    M8
    20
    15
    7
    9
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,380円10,068円
    ( 11,075円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    フェースミルをしっかり把握するフライスアーバ。
    【特長】
    ・フェースミルをしっかり把握。
    ・定番のホルダ。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    正面フライスアーバA型 BT30-FMA22.225-035の型番BT30-FMA22.225-035のページです。 型番BT30-FMA22.225-035に関する仕様情報を記載しております。
    正面フライスアーバA型 BT30-FMA22.225-035のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qアーバー：BT40-FMA25.4-045に取り付く、刃先交換式カッターとチップを案内して欲しい。ちなみに、被削材は一般鋼。
    A
    刃先交換式カッター：MHEK-80(ミスミ)と、このカッター用のチップ：SEMT13T3M-MT30(ミスミ)を案内致します。
