ナベヤ

長形定盤

  • 数量スライド割引
通常単価(税別)
147,900円～2,082,500円
税込単価
162,690円～2,290,750円

構造の改良を施した両面平行仕上げの長形定盤。【特長】・長方形I型断面とし、両面...

詳細情報を確認する
  • 商品タイプ
    定盤
  • 材質
    FC250
  • 本体/オプション
    本体

型番

未確定 12 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量：

    長形定盤の詳細

    長形定盤:関連画像

    長形定盤 イメージ

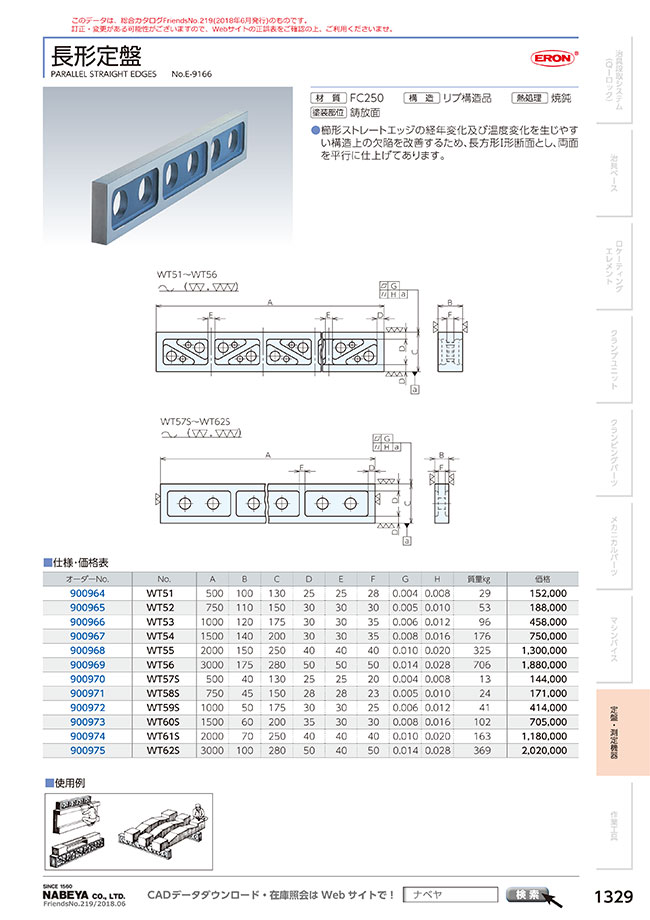

    長形定盤の寸法

    長形定盤:関連画像

    長形定盤の寸法図

    型番 A B C D E F G H 質量kg
    WT51 500 100 130 25 25 28 0.004 0.008 29
    WT52 750 110 150 30 30 30 0.005 0.010 53
    WT53 1000 120 175 30 30 35 0.006 0.012 96
    WT54 1500 140 200 30 30 35 0.008 0.016 176
    WT55 2000 150 250 40 40 40 0.010 0.020 325
    WT56 3000 175 280 50 50 50 0.014 0.028 706
    WT57S 500 40 130 25 25 20 0.004 0.008 13
    WT58S 750 45 150 28 28 23 0.005 0.010 24
    WT59S 1000 50 175 30 30 25 0.006 0.012 41
    WT60S 1500 60 200 35 30 30 0.008 0.016 102
    WT61S 2000 70 250 40 40 40 0.010 0.020 163
    WT62S 3000 100 280 50 40 50 0.014 0.028 369

    絞り込み条件：6 項目の仕様が未選択です

    • 平面精度(μm)

    • A(mm)

    • B(mm)

    • C(mm)

    • 質量(kg)

    • 平行度(mm)

    • タイプ

    • 出荷日

      • すべて
      • 62日以内

    型番リスト

    表示件数
  • 1
    • 型番
    WT51
    WT52
    WT53
    WT54
    WT55
    WT56
    WT57S
    WT58S
    WT59S
    WT60S
    WT61S
    WT62S

    平面精度

    (μm)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    質量

    (kg)

    平行度

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    		最小発注数量
    4
    500
    100
    130
    37
    0.008
    25
    25
    28
    1個
    5
    750
    110
    150
    61
    0.01
    30
    30
    30
    1個
    6
    1000
    120
    175
    106
    0.012
    30
    30
    35
    1個
    8
    1500
    140
    200
    182
    0.016
    30
    30
    30
    1個
    10
    2000
    150
    250
    346
    0.02
    40
    40
    40
    1個
    14
    3000
    175
    280
    723
    0.028
    50
    50
    50
    1個
    4
    500
    40
    130
    15
    0.008
    25
    25
    25
    1個
    5
    750
    45
    150
    29
    0.01
    28
    28
    28
    1個
    6
    1000
    50
    175
    44
    0.012
    30
    30
    30
    1個
    8
    1500
    60
    200
    102
    0.016
    35
    30
    30
    1個
    10
    2000
    70
    250
    143
    0.02
    40
    40
    40
    1個
    14
    3000
    100
    280
    324
    0.028
    50
    40
    50
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    156,400円
    ( 172,040円 )
    62日目
    193,800円
    ( 213,180円 )
    62日目
    476,000円
    ( 523,600円 )
    62日目
    773,500円
    ( 850,850円 )
    62日目
    1,343,000円
    ( 1,477,300円 )
    62日目
    1,938,000円
    ( 2,131,800円 )
    62日目
    147,900円
    ( 162,690円 )
    62日目
    175,950円
    ( 193,545円 )
    62日目
    429,250円
    ( 472,175円 )
    62日目
    726,750円
    ( 799,425円 )
    62日目
    1,215,500円
    ( 1,337,050円 )
    62日目
    2,082,500円
    ( 2,290,750円 )
    62日目
  • 1

    • 詳細情報

    基本情報

    構造の改良を施した両面平行仕上げの長形定盤。
    【特長】
    ・長方形I型断面とし、両面を平行に仕上げ、経年変化及び温度変化を生じやすい構造上の欠点を改善。
    ・材質：FC250。
    ・熱処理：焼鈍。
    ・構造：リブ構造品。
    ・塗装部位：鋳放面。
    【用途】
    ・大型ワークの検査、測定に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
