型番

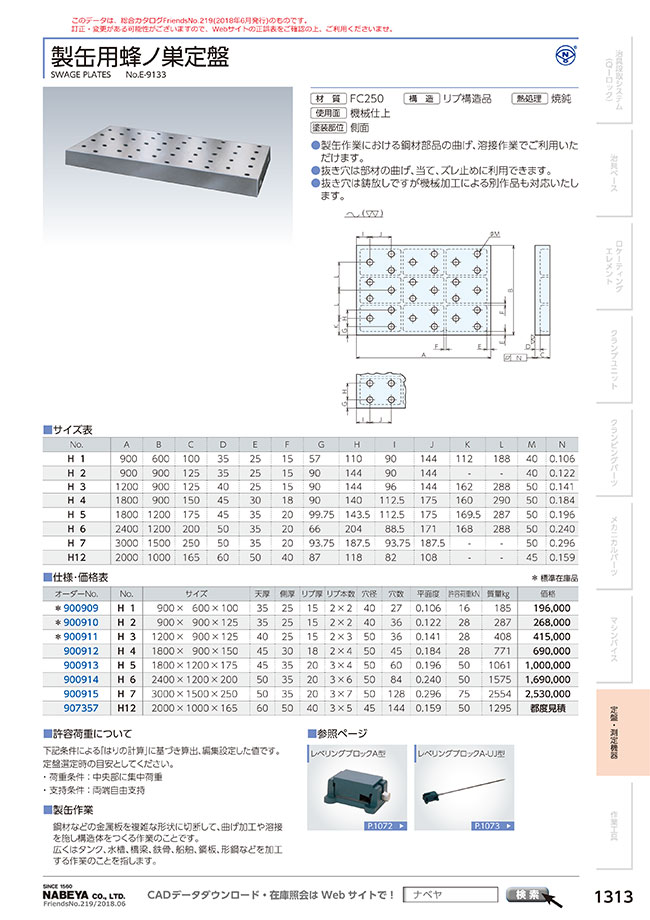

製品仕様
蜂ノ巣定盤の外観
蜂ノ巣定盤の寸法図
| 型番 | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | 900 | 600 | 100 | 35 | 25 | 15 | 57 | 110 | 90 | 144 | 112 | 188 | 40 | 0.106 |
| H2 | 900 | 900 | 125 | 35 | 25 | 15 | 90 | 144 | 90 | 144 | - | - | 40 | 0.122 |
| H3 | 1200 | 900 | 125 | 40 | 25 | 15 | 90 | 144 | 96 | 144 | 162 | 288 | 50 | 0.141 |
| H4 | 1800 | 900 | 150 | 45 | 30 | 18 | 90 | 140 | 112.5 | 175 | 160 | 290 | 50 | 0.184 |
| H5 | 1800 | 1200 | 175 | 45 | 35 | 20 | 99.75 | 143.5 | 112.5 | 175 | 169.5 | 287 | 50 | 0.196 |
| H6 | 2400 | 1200 | 200 | 50 | 35 | 20 | 66 | 204 | 88.5 | 171 | 168 | 288 | 50 | 0.240 |
| H7 | 3000 | 1500 | 250 | 50 | 35 | 20 | 93.75 | 187.5 | 93.75 | 187.5 | - | - | 50 | 0.296 |
| H12 | 2000 | 1000 | 165 | 60 | 50 | 40 | 87 | 118 | 82 | 108 | - | - | 45 | 0.159 |
| オーダーNo. | 型番 | サイズ | 天厚 | 側厚 | リブ厚 | リブ本数 | 穴径 | 穴数 | 平面度 | 質量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 00909 | H1 | 900×600×100 | 35 | 25 | 15 | 2×2 | 40 | 27 | 0.106 | 185 |
| 00910 | H2 | 900×900×125 | 35 | 25 | 15 | 2×2 | 40 | 36 | 0.122 | 287 |
| 00911 | H3 | 1200×900×125 | 40 | 25 | 15 | 2×3 | 50 | 36 | 0.141 | 408 |
| 00912 | H4 | 1800×900×150 | 45 | 30 | 18 | 2×4 | 50 | 45 | 0.184 | 771 |
| 00913 | H5 | 1800×1200×175 | 45 | 35 | 20 | 3×4 | 50 | 60 | 0.196 | 1061 |
| 00914 | H6 | 2400×1200×200 | 50 | 35 | 20 | 3×6 | 50 | 84 | 0.240 | 1575 |
| 00915 | H7 | 3000×1500×250 | 50 | 35 | 20 | 3×7 | 50 | 128 | 0.296 | 2554 |
| 07357 | H12 | 2000×1000×165 | 60 | 50 | 40 | 3×5 | 45 | 144 | 0.159 | 1295 |
材質等
- 材質 : FC250
- 構造 : リブ構造品、使用面 : 機械仕上、塗装部位 : 側面
絞り込み条件：11 項目の仕様が未選択です
平面精度(μm)
- 106
- 122
- 141
- 184
- 196
- 240
- 296
- 317
A(mm)
- 900
- 1200
- 1800
- 2400
- 3000
B(mm)
- 600
- 900
- 1200
- 1500
- 2000
C(mm)
- 100
- 125
- 150
- 175
- 200
- 250
質量(kg)
- 240
- 287
- 408
- 771
- 1061
- 1575
- 2554
- 5300
天厚(mm)
- 35
- 40
- 45
- 50
- 60
側厚(mm)
- 25
- 30
- 35
リブ厚(mm)
- 15
- 18
- 20
- 25
リブ本数(本)
- 2×2
- 2×3
- 2×4
- 3×4
- 3×6
- 3×7
- 4×7
穴径(mm)
- 40
- 50
穴数(個)
- 27
- 36
- 45
- 60
- 84
- 128
- 160
タイプ
- H
出荷日
- すべて
- 4日以内
詳細情報
基本情報
【特長】
・抜き穴は部材の曲げ、当て、ズレ止めに利用できます。
・製缶作業における鋼材部品の曲げ、溶接作業でご利用いただけます。
・抜き穴は鋳放しですが機械加工による別作品も対応いたします。
【用途】
・製缶作業時の鋼材の曲げ、溶接に便利。
商品担当おすすめ
ナベヤ
箱型定盤（摺合A級）
新潟精機（SK）
精密T型石定盤
製缶用蜂ノ巣定盤のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q材質は何を使用していますか？
A
FC250です。
