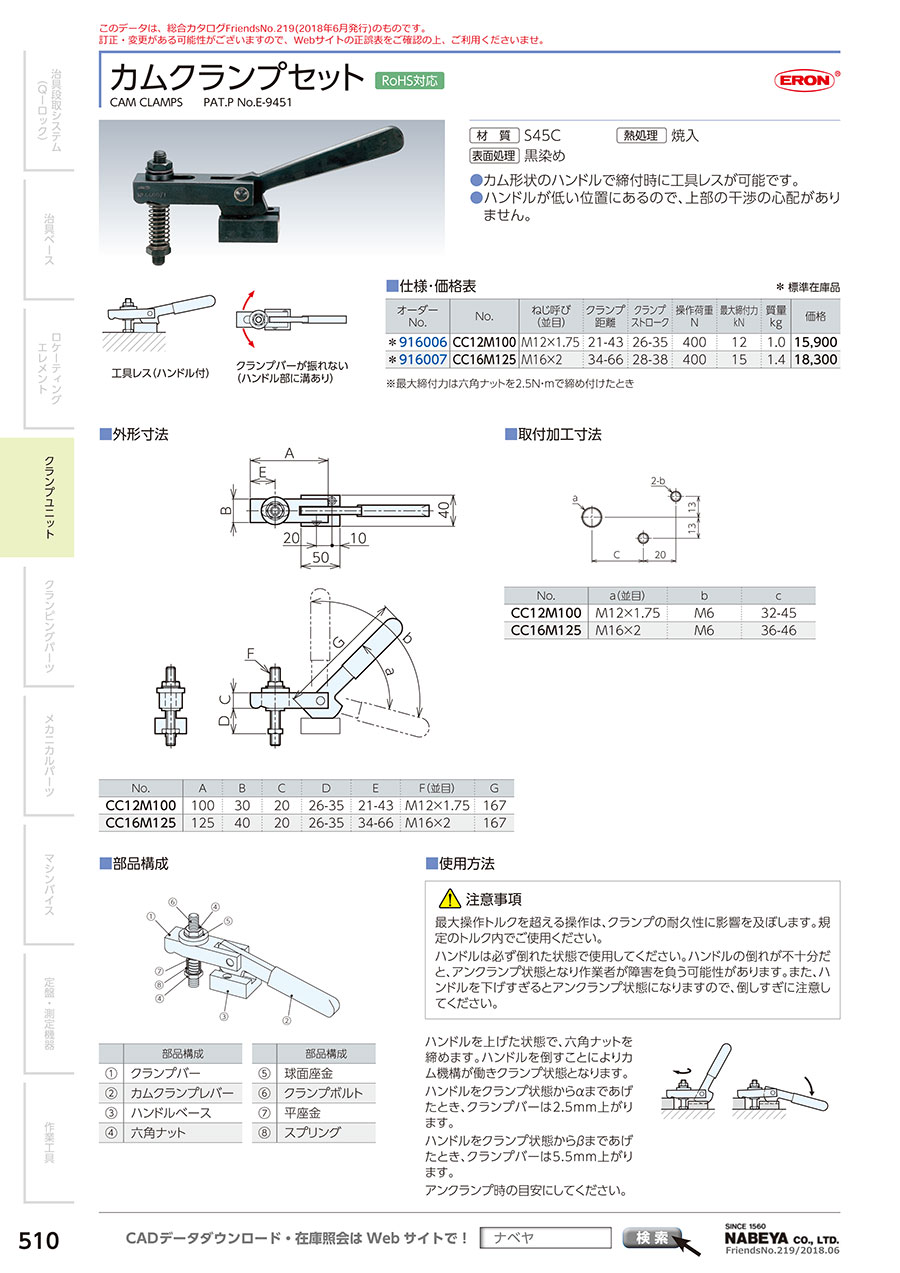

カムクランプセット

製品特長・仕様

製品の基本仕様・特長

工具レス（ハンドル付）

クランプバーが振れない
（ハンドル部に溝あり）

・RoHS対応

外形図

使用方法・使用事例

使用方法

カムクランプセットの部品構成

-	部品構成
（1）	クランプバー
（2）	カムクランプレバー
（3）	ハンドルベース
（4）	六角ナット
（5）	球面座金
（6）	クランプボルト
（7）	平座金
（8）	スプリング

カムクランプセットの取付加工寸法

型番	a（並目）	b	c
CC12M100	M12×1.75	M6	32-45
CC16M125	M16×2	M6	36-46

カムクランプセットの使用方法

・ハンドルを上げた状態で、六角ナットを締める。ハンドルを倒すことによりカム機構が
働きクランプ状態となる。ハンドルをクランプ状態からαまであげた時、クランプバーは2.5mmあがる。
・ハンドルをクランプ状態からβまであげた時、クランプバーは5.5mmあがる。
アンクランプ時の目安にする。

注意・禁止事項

・最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼす。規定のトルク内で使用する。
・ハンドルは必ず倒れた状態で使用する。ハンドルの倒れが不十分だと、アンクランプ状態となり作業者が障害を負う可能性がある。
・ハンドルを下げすぎるとアンクランプ状態になるので、倒し過ぎに注意。
