ナベヤ

ラバーキャップ6893

ラバーキャップ6893
この商品のFAQをみる（1件）
通常単価(税別)
470円～880円
税込単価
517円～968円

トグルクランプ用ラバーキャップ。【特長】・トグルクランプ用クランピングスクリュ...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

商品情報

製品仕様

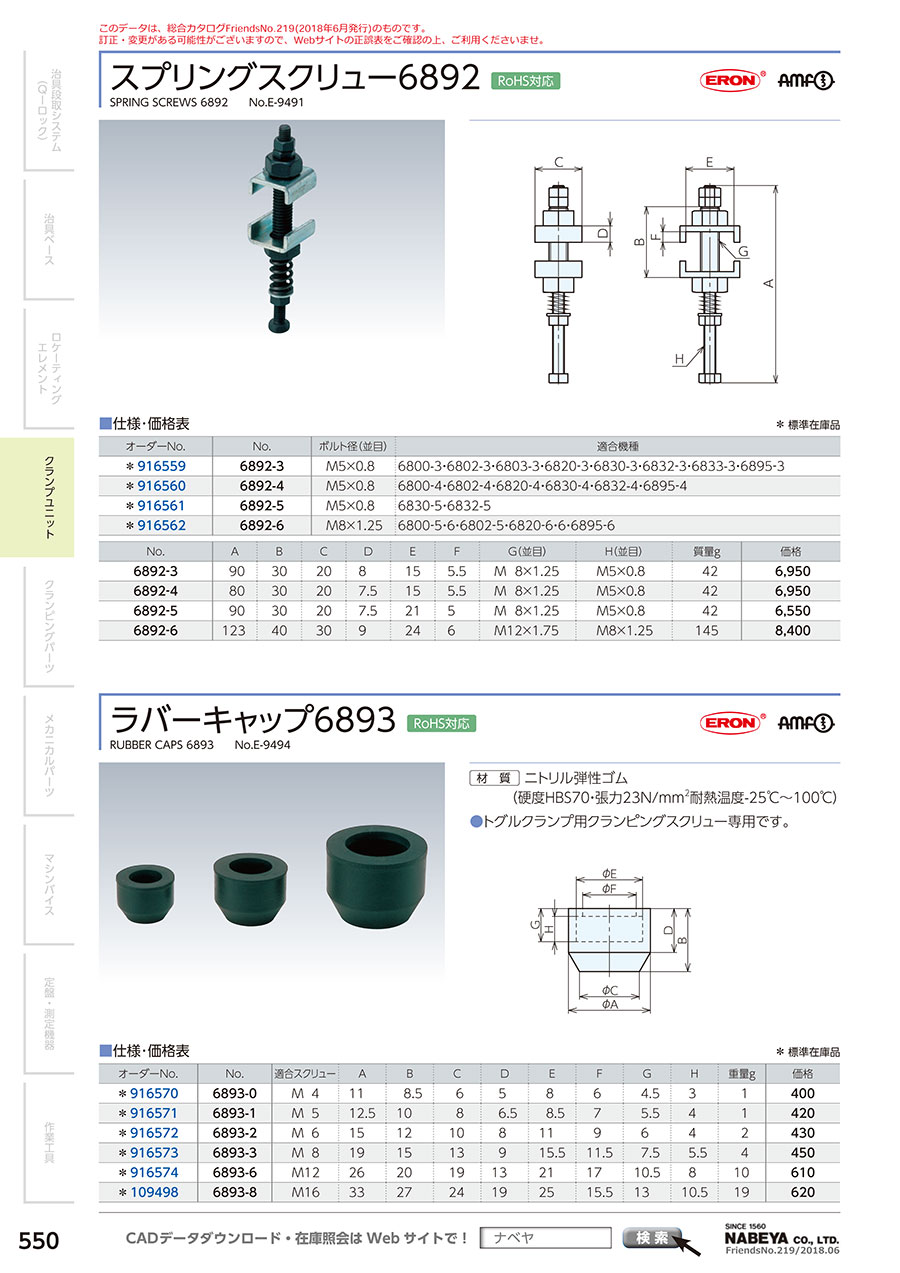

ラバーキャップ6893の外観

ラバーキャップ6893の外観

ラバーキャップ6893の寸法図

ラバーキャップ6893の寸法図

オーダーNo.型番適合スクリュー質量g
9165706893-0M41
9165716893-1M51
9165726893-2M62
9165736893-3M84
9165746893-6M1210

型番リスト

表示件数
  • 1
    • 型番
    6893-0
    6893-1
    6893-2
    6893-3
    6893-6
    6893-8

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    質量

    (kg)

    適合ボルト

    		最小発注数量
    11
    8.5
    6
    5
    8
    6
    4.5
    3
    0.001
    M4
    1個
    12.5
    10
    8
    6.5
    8.5
    7
    5.5
    4
    0.001
    M5
    1個
    15
    12
    10
    8
    11
    9
    6
    4
    0.002
    M6
    1個
    19
    15
    13
    9
    15.5
    11.5
    7.5
    5.5
    0.004
    M8
    1個
    26
    20
    19
    13
    21
    17
    10.5
    8
    0.01
    M12
    1個
    33
    27
    24
    19
    25
    15.5
    13
    10.5
    0.019
    M16
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    470円
    ( 517円 )
    3日目
    490円
    ( 539円 )
    5日目
    500円
    ( 550円 )
    在庫品1日目当日出荷可能
    530円
    ( 583円 )
    3日目
    710円
    ( 781円 )
    3日目
    880円
    ( 968円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    トグルクランプ用ラバーキャップ。
    【特長】
    ・トグルクランプ用クランピングスクリュー専用
    ・材質はニトリル弾性ゴム
    ・硬度HBS70・張力23N/mm2
    ・耐熱温度-25～+100℃
    【用途】
    ・交換用ラバーキャップ

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ラバーキャップ6893のレビュー
    4.5平均満足度：4.52件のレビュー
    一時押え
    4
    満足度：4.02020/04/06
    ワークを一時的に押えて両手で作業をする場面に使用。M3用とあったので直接ボルトを入れると思っていましたが、ナットを本体に...もっと読む
    0人が参考にしています。
    当社製品加工に使用しています
    5
    満足度：5.02020/03/24
    製品加工時に使用するトグルクランプに使ってあるクランプ部のボルトを長い物に交換する際にボルト頭に取り付けて使っています。...もっと読む
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Q適合スクリューの種類はどのようになっていますか？
    A
    Ｍ4、Ｍ5、Ｍ6、Ｍ12、Ｍ16とあります。お使いのスクリュー径に合わせてお選び下さい。
