ナベヤ

クランプボルト（強力型）

カタログ |

通常単価(税別): 4,102円～4,830円

税込単価: 4,512円～5,313円

通常出荷日：3日目

ワークの位置決め、ストッパーとして使用するクランピングパーツ。【特長】・ボルト先端部は焼入れが施してあ...

詳細を確認

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

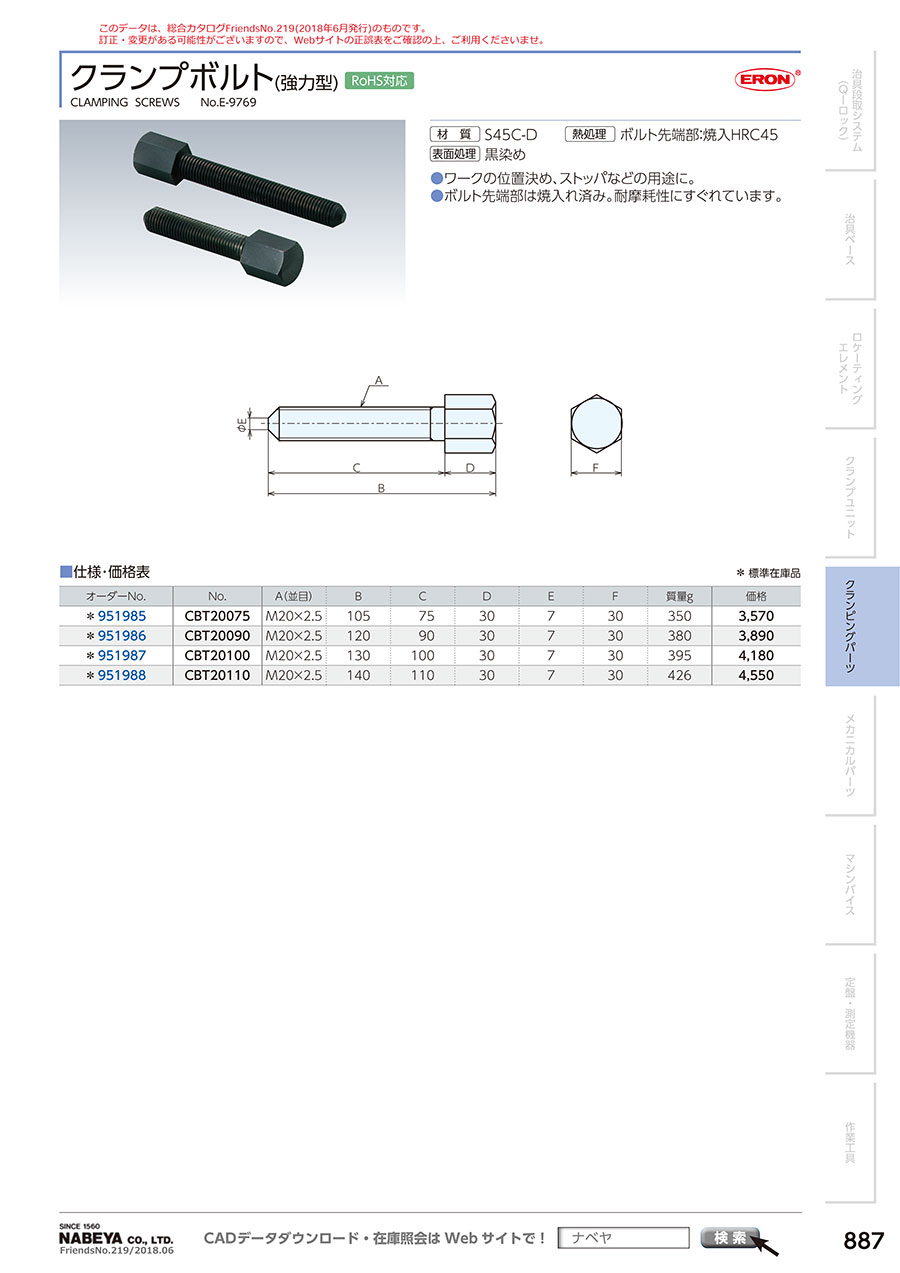

クランプボルトの外観

クランプボルトの寸法図

オーダーNo.	型番	ネジ径(並目)	首下長	質量g
951985	CBT20075	M20×2.5	75	350
951986	CBT20090	M20×2.5	90	380
951987	CBT20100	M20×2.5	100	395
951988	CBT20110	M20×2.5	110	426

型番リスト

表示件数

型番

ネジ長

(mm)

全長

(mm)

質量

(g)

最小発注数量

75	105	350	1個
90	120	380	1個
100	130	395	1個
110	140	426	1個

通常単価(税別) (税込単価)	通常出荷日

4,102円 ( 4,512円 )	3日目
4,342円 ( 4,776円 )	3日目
4,557円 ( 5,013円 )	3日目
4,830円 ( 5,313円 )	3日目

詳細情報

基本情報

基本情報

ワークの位置決め、ストッパーとして使用するクランピングパーツ。
【特長】
・ボルト先端部は焼入れが施してあり耐摩性に優れている。
・材質：S45C-D。
・熱処理ボルト先端部：焼入HRC45。
・表面処理：黒染め。
【用途】
・ワークの位置決め・ストッパーに便利。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ナベヤ
ストッパボルト（SSB-A）
ナベヤ
ストッパボルト（SSB-B）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプボルト（強力型）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q先端部の焼入れ硬度は？

HRC45です。
