聖和精機

オイルホールコレット

カタログ |

通常単価(税別): 11,133円～15,200円

税込単価: 12,246円～16,720円

通常出荷日：3日目

【特長】・内部給油用のコレット。・7Mpaの高圧まで完全にシーリング。・標準ホルダーとナットで使用可能...

未確定：候補が77型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

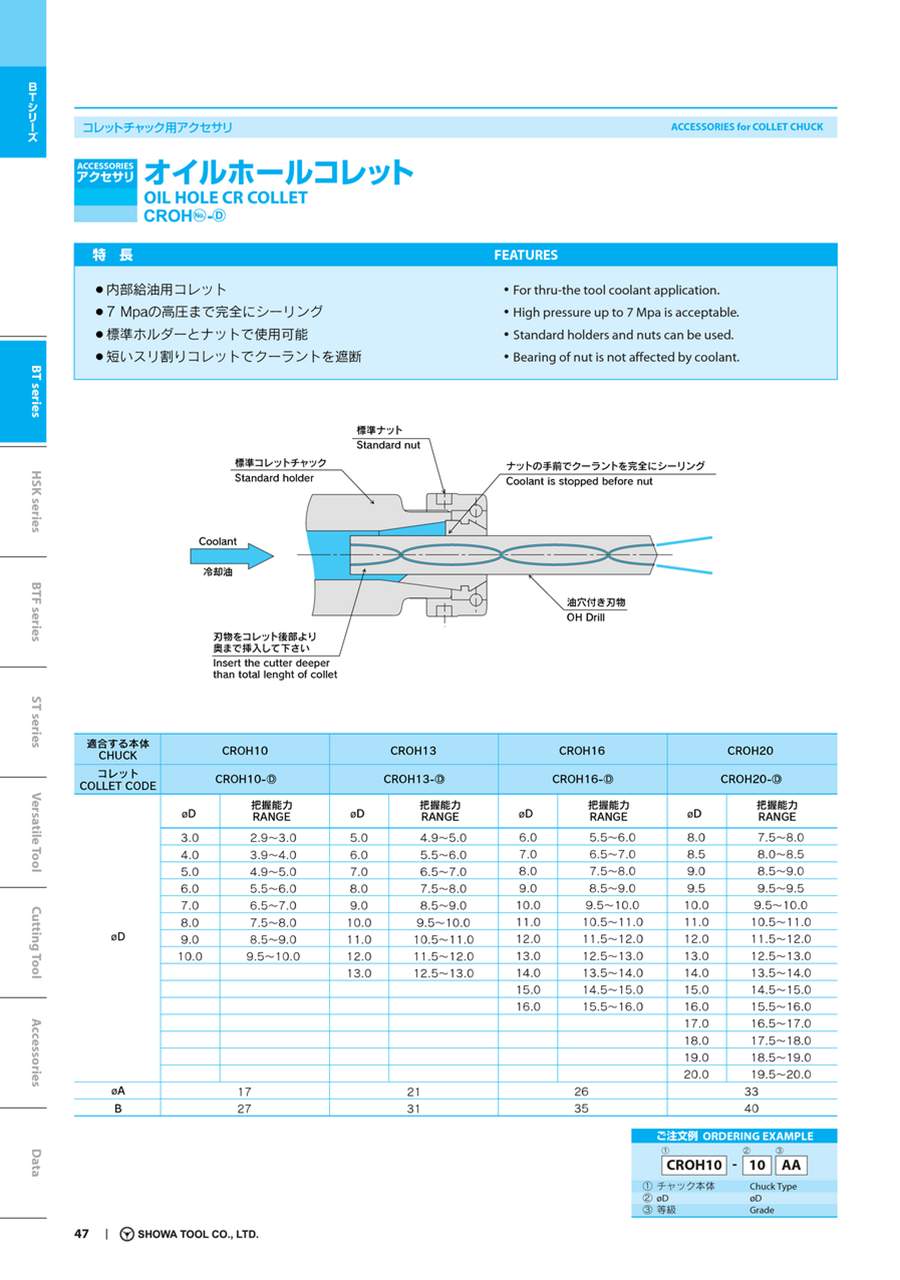

オイルホールコレットの構造図

CHUCK	RSC07		RSC10		RSC13		RSC16		RSC20
COLLET CODE	CROH07-d GRADE		CROH10-d GRADE		CROH13-d GRADE		CROH16-d GRADE		CROH20-d GRADE
φd	φd	把握範囲 RANGE	φd	把握範囲 RANGE	φd	把握範囲 RANGE	φd	把握範囲 RANGE	φd	把握範囲 RANGE
	3.0	2.9～3.0	3.0	2.9～3.0	5.0	4.9～5.0	6.0	5.5～6.0	8.0	7.5～8.0
	4.0	3.9～4.0	4.0	3.9～4.0	5.5	5.0～5.5	6.5	6.0～6.5	8.5	8.0～8.5
	4.5	4.4～4.5	4.5	4.4～4.5	6.0	5.5～6.0	7.0	6.5～7.0	9.0	8.5～9.0
	5.0	4.9～5.0	5.0	4.9～5.0	6.5	6.0～6.5	7.5	7.0～7.5	9.5	9.0～9.5
	5.5	5.4～5.5	5.5	5.0～5.5	7.0	6.5～7.0	8.0	7.5～8.0	10.0	9.5～10.0
	6.0	5.9～6.0	6.0	5.5～6.0	7.5	7.0～7.5	8.5	8.0～8.5	10.5	10.0～10.5
	6.5	6.4～6.5	6.5	6.0～6.5	8.0	7.5～8.0	9.0	8.5～9.0	11.0	10.5～11.0
	7.0	6.9～7.0	7.0	6.5～7.0	8.5	8.0～8.5	9.5	9.0～9.5	11.5	11.0～11.5
			7.5	7.0～7.5	9.0	8.5～9.0	10.0	9.5～10.0	12.0	11.5～12.0
			8.0	7.5～8.0	9.5	9.0～9.5	10.5	10.0～10.5	12.5	12.0～12.5
			8.5	8.0～8.5	10.0	9.5～10.0	11.0	10.5～11.0	13.0	12.5～13.0
			9.0	8.5～9.0	10.5	10.0～10.5	11.5	11.0～11.5	13.5	13.0～13.5
			9.5	9.0～9.5	11.0	10.5～11.0	12.0	11.5～12.0	14.0	13.5～14.0
			10.0	9.5～10.0	11.5	11.0～11.5	12.5	12.0～12.5	14.5	14.0～14.5
					12.0	11.5～12.0	13.0	12.5～13.0	15.0	14.5～15.0
					12.5	12.0～12.5	13.5	13.0～13.5	15.5	15.0～15.5
					13.0	12.5～13.0	14.0	13.5～14.0	16.0	15.5～16.0
							14.5	14.0～14.5	16.5	16.0～16.5
							15.0	14.5～15.0	17.0	16.5～17.0
							15.5	15.0～15.5	17.5	17.0～17.5
							16.0	15.5～16.0	18.0	17.5～18.0
									18.5	18.0～18.5
									19.0	18.5～19.0
									19.5	19.0～19.5
									20.0	19.5～20.0
φD	11		16		20		25		32
L	18		27		31		35		40

型番リスト

表示件数

型番

適合本体名

最小把握径

(mm)

最大把握径

(mm)

外径

(mm)

把握径

(mm)

最小発注数量

CTM10	2.0以上	3.0以下	3	2.9～3.0	17	27	1個
CTM10	3.0以上	4.0以下	4	3.9～4.0	17	27	1個
CTM10	4.0以上	5.0以下	4.5	4.4～4.5	17	27	1個
CTM10	4.0以上	5.0以下	5	4.9～5.0	17	27	1個
CTM10	5.0以上	6.0以下	5.5	5.4～5.5	17	27	1個
CTM10	5.0以上	6.0以下	6	5.5～6.0	17	27	1個
CTM10	6.0以上	7.0以下	6.5	6.0～6.5	17	27	1個
CTM10	6.0以上	7.0以下	7	6.5～7.0	17	27	1個
CTM10	7.0以上	8.0以下	7.5	7.0～7.5	17	27	1個
CTM10	7.0以上	8.0以下	8	7.5～8.0	17	27	1個
CTM10	8.0以上	9.0以下	8.5	8.0～8.5	17	27	1個
CTM10	8.0以上	9.0以下	9	8.5～9.0	17	27	1個
CTM10	9.0以上	10.0以下	9.5	9.0～9.5	17	27	1個
CTM10	9.0以上	10.0以下	10	9.5～10.0	17	27	1個
CTM13	4.0以上	5.0以下	5	4.9～5.0	21	31	1個
CTM13	5.0以上	6.0以下	5.5	5.4～5.5	21	31	1個
CTM13	5.0以上	6.0以下	6	5.5～6.0	21	31	1個
CTM13	6.0以上	7.0以下	6.5	6.0～6.5	21	31	1個
CTM13	6.0以上	7.0以下	7	6.5～7.0	21	31	1個
CTM13	7.0以上	8.0以下	7.5	7.0～7.5	21	31	1個
CTM13	7.0以上	8.0以下	8	7.5～8.0	21	31	1個
CTM13	8.0以上	9.0以下	8.5	8.0～8.5	21	31	1個
CTM13	8.0以上	9.0以下	9	8.5～9.0	21	31	1個
CTM13	9.0以上	10.0以下	9.5	9.0～9.5	21	31	1個
CTM13	9.0以上	10.0以下	10	9.5～10.0	21	31	1個
CTM13	10.0以上	11.0以下	10.5	10.0～10.5	21	31	1個
CTM13	10.0以上	11.0以下	11	10.5～11.0	21	31	1個
CTM13	11.0以上	12.0以下	11.5	11.0～11.5	21	31	1個
CTM13	11.0以上	12.0以下	12	11.5～12.0	21	31	1個
CTM13	12.0以上	13.0以下	12.5	12.0～12.5	21	31	1個
CTM13	12.0以上	13.0以下	13	12.5～13.0	21	31	1個
CTM16	5.0以上	6.0以下	6	5.5～6.0	26	35	1個
CTM16	6.0以上	7.0以下	6.5	6.0～6.5	26	35	1個
CTM16	6.0以上	7.0以下	7	6.5～7.0	26	35	1個
CTM16	7.0以上	8.0以下	7.5	7.0～7.5	26	35	1個
CTM16	7.0以上	8.0以下	8	7.5～8.0	26	35	1個
CTM16	8.0以上	9.0以下	8.5	8.0～8.5	26	35	1個
CTM16	8.0以上	9.0以下	9	8.5～9.0	26	35	1個
CTM16	9.0以上	10.0以下	9.5	9.0～9.5	26	35	1個
CTM16	9.0以上	10.0以下	10	9.5～10.0	26	35	1個
CTM16	10.0以上	11.0以下	10.5	10.0～10.5	26	35	1個
CTM16	10.0以上	11.0以下	11	10.5～11.0	26	35	1個
CTM16	11.0以上	12.0以下	11.5	11.0～11.5	26	35	1個
CTM16	11.0以上	12.0以下	12	11.5～12.0	26	35	1個
CTM16	12.0以上	13.0以下	12.5	12.0～12.5	26	35	1個
CTM16	12.0以上	13.0以下	13	12.5～13.0	26	35	1個
CTM16	13.0以上	14.0以下	13.5	13.0～13.5	26	35	1個
CTM16	13.0以上	14.0以下	14	13.5～14.0	26	35	1個
CTM16	14.0以上	15.0以下	14.5	14.0～14.5	26	35	1個
CTM16	14.0以上	15.0以下	15	14.5～15.0	26	35	1個
CTM16	15.0以上	16.0以下	15.5	15.0～15.5	26	35	1個
CTM16	15.0以上	16.0以下	16	15.5～16.0	26	35	1個
CTM20	7.0以上	8.0以下	8	7.5～8.0	33	40	1個
CTM20	8.0以上	9.0以下	8.5	8.0～8.5	33	40	1個
CTM20	8.0以上	9.0以下	9	8.5～9.0	33	40	1個
CTM20	9.0以上	10.0以下	9.5	9.0～9.5	33	40	1個
CTM20	9.0以上	10.0以下	10	9.5～10.0	33	40	1個
CTM20	10.0以上	11.0以下	10.5	10.0～10.5	33	40	1個
CTM20	10.0以上	11.0以下	11	10.5～11.0	33	40	1個
CTM20	11.0以上	12.0以下	11.5	11.0～11.5	33	40	1個

通常単価(税別) (税込単価)	通常出荷日

11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
11,133円 ( 12,246円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
13,400円 ( 14,740円 )	3日目
15,200円 ( 16,720円 )	3日目
15,200円 ( 16,720円 )	3日目
15,200円 ( 16,720円 )	3日目
15,200円 ( 16,720円 )	3日目
15,200円 ( 16,720円 )	3日目
15,200円 ( 16,720円 )	3日目
15,200円 ( 16,720円 )	3日目
15,200円 ( 16,720円 )	3日目

基本情報

基本情報

【特長】
・内部給油用のコレット。
・7Mpaの高圧まで完全にシーリング。
・標準ホルダーとナットで使用可能。
・短いスリ割りコレットでクーラントを遮断。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
