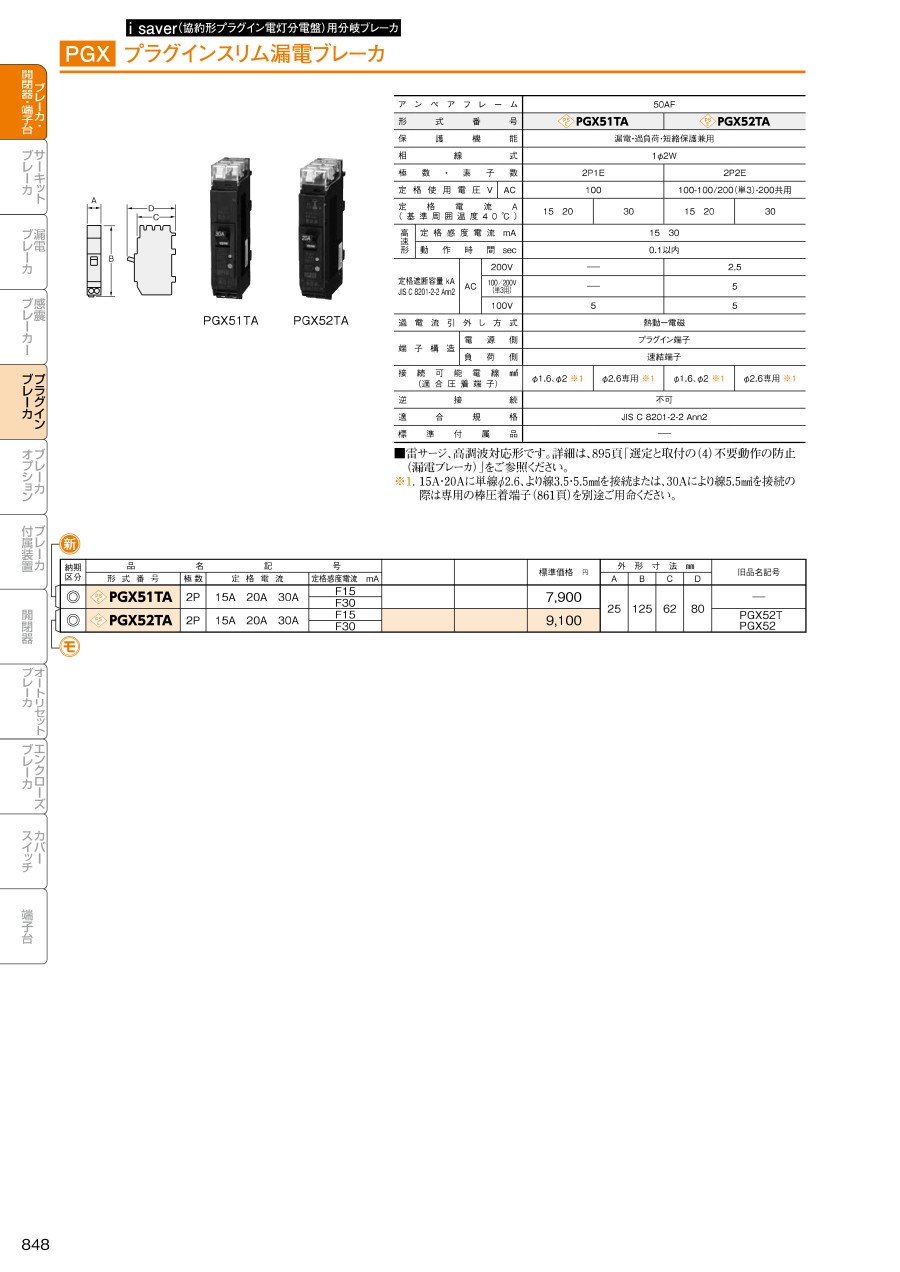

PGX-TA プラグインスリム漏電ブレーカ

通常単価(税別)
7,9009,100
税込単価
8,69010,010

【特長】・ブレーカ二次側速結端子化による作業効率向上・負荷側速結端子構造・電源...

詳細情報を確認する
  • アンペアフレーム AF
    50AF
  • 極数
    2
  • 定格遮断容量 AC100Vの時 (kA)
    5
  • 取付方法
    その他
  • 接続方式
    さし込形
  • 代表規格
    PSE
  • 寸法 高さ (mm)
    125
  • 寸法 幅 (mm)
    25
  • 寸法 奥行き (mm)
    80
  • 種類
    高速形
  • 仕様
    漏電・過負荷・短絡保護
  • 過電流引外し方式
    熱動-電磁
  • 端子構造
    電源側:プラグイン端子、負荷側:速結端子
  • 逆接続
    不可
  • 取付方法詳細
    ガイドレール

ご注意

  • 15A・20Aに単線Φ2.6、より線3.5・5.5mm2を接続または、30Aにより線5.5mm2を接続の際は専用の棒圧着端子(NA8030R、S、T)をご利用ください。
  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定:候補が12型番あります。
    数量:

    型番リスト

    表示件数

    定格感度電流

    (mA)

    定格遮断容量 AC200Vの時

    (kA)

    定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件

    定格使用電圧

    (V)

    定格電流

    (A)

    定格遮断容量 AC100/200Vの時

    (kA)

    最小発注数量
    15
    -
    -
    AC100
    15
    -
    1個
    30
    -
    -
    AC100
    15
    -
    1個
    15
    -
    -
    AC100
    20
    -
    1個
    30
    -
    -
    AC100
    20
    -
    1個
    15
    -
    -
    AC100
    30
    -
    1個
    30
    -
    -
    AC100
    30
    -
    1個
    15
    2.5
    AC100 / AC100/200(単3) / AC200
    15
    5
    1個
    30
    2.5
    AC100 / AC100/200(単3) / AC200
    15
    5
    1個
    15
    2.5
    AC100 / AC100/200(単3) / AC200
    20
    5
    1個
    30
    2.5
    AC100 / AC100/200(単3) / AC200
    20
    5
    1個
    15
    2.5
    AC100 / AC100/200(単3) / AC200
    30
    5
    1個
    30
    2.5
    AC100 / AC100/200(単3) / AC200
    30
    5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,900
    ( 8,690 )
    3日目
    7,900
    ( 8,690 )
    3日目
    7,900
    ( 8,690 )
    3日目
    7,900
    ( 8,690 )
    3日目
    7,900
    ( 8,690 )
    3日目
    7,900
    ( 8,690 )
    3日目
    9,100
    ( 10,010 )
    3日目
    9,100
    ( 10,010 )
    3日目
    9,100
    ( 10,010 )
    3日目
    9,100
    ( 10,010 )
    3日目
    9,100
    ( 10,010 )
    3日目
    9,100
    ( 10,010 )
    3日目

    詳細情報

    基本情報

    【特長】
    ・ブレーカ二次側速結端子化による作業効率向上
    ・負荷側速結端子構造
    ・電源側プラグイン端子構造

    ご注意

    • 15A・20Aに単線Φ2.6、より線3.5・5.5mm2を接続または、30Aにより線5.5mm2を接続の際は専用の棒圧着端子(NA8030R、S、T)をご利用ください。
    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
